Description

2.3.3.2. Connexion de l'alimentation

ATTENTION !
- Avant d'alimenter l'EasyConnect Box, vérifiez que la tension d'alimentation est conforme à la
tension nominale.
- Ne jamais connecter/déconnecter les câbles d'alimentation quand la machine est en marche.
- Utilisez la tension nominale PELV (protected extra-low voltage).
Pin Description du signal
(1) PELV 24 V CC
alimentation-S
0 V GND alimentation-S
(2)
(3) PELV 24 V CC
alimentation-S
0 V GND alimentation-S
(4)
(5) PELV 24 V CC
alimentation
(6) 0 V GND alimentation
(7) TERRE
Type de connecteur (sur le côté de
l'EasyConnect Box) : M16, 7 broches, mâle
Lorsque toutes
simultanément (Asycube, caméra, éclairages
externes) la puissance absorbée atteint 15 A.
ATTENTION !
- L'alimentation-S est l'alimentation de sécurité. Ce courant 24 V alimente l'Asycube (voir la
documentation de l'Asycube) et les éclairages externes. Coupez ce courant 24 V pour être
sûr qu'aucun éclairage ne s'allume (par ex. pour palier le risque d'exposition aux
rayonnements IR du rétroéclairage). En conséquence, il faut appliquer un signal 24 V à
l'alimentation-S pour utiliser les éclairages. Si l'éclairage connecté consomme plus de 2 A,
il faut utiliser les deux connexions à l'alimentation-S pour être sûr que l'intensité ne soit pas
trop élevée sur la broche.
000.100.530
SmartSight
Manuel d'instructions
les fonctions travaillent
Version: D2
(7)
(3)
(2)
(1)

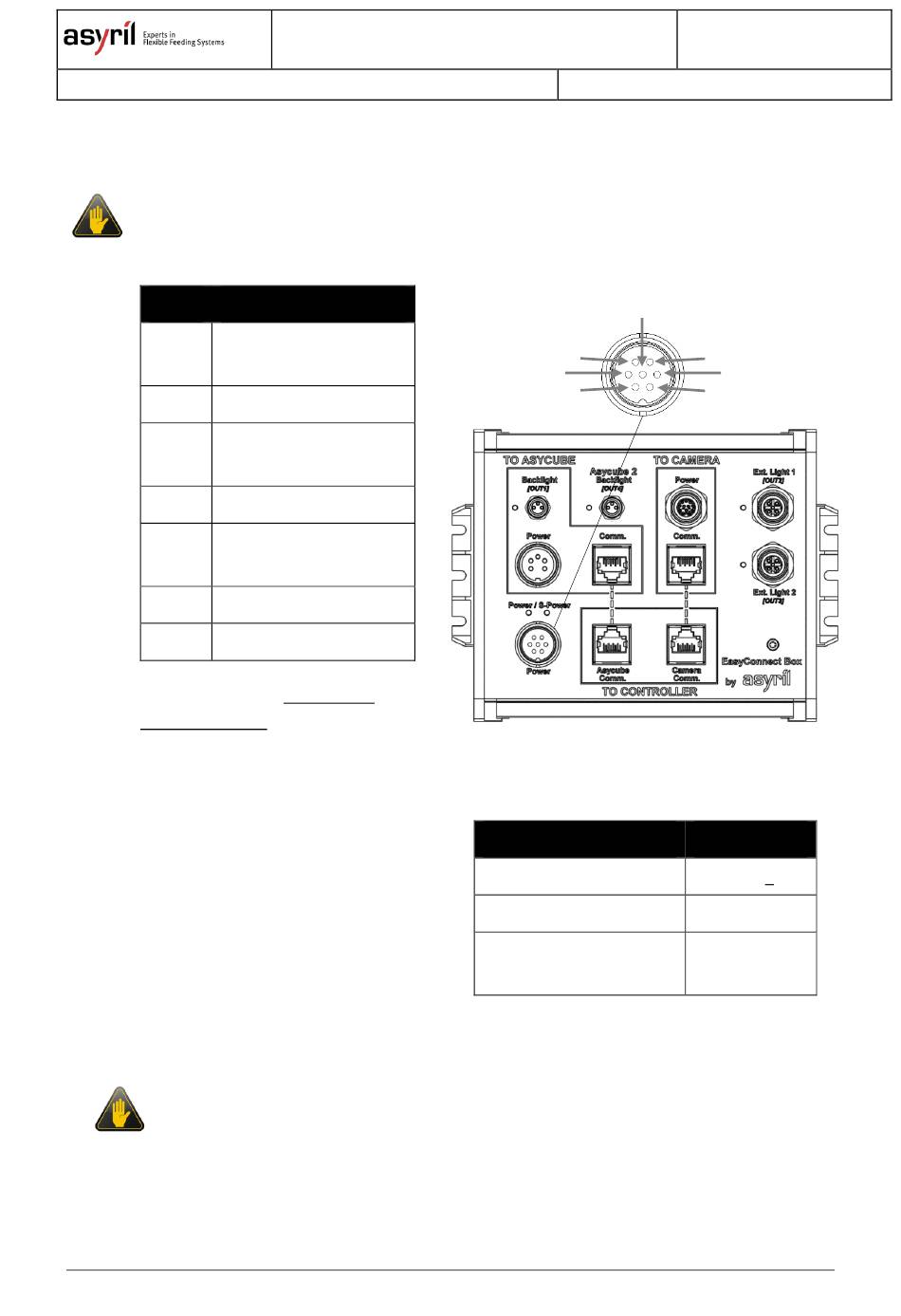

Figure 2-14: Connexion de l'alimentation
Caractéristique
Tension
Consommation
Consommation alimentation
de sécurité
(4)
(5)
(6)
Valeur
+24 V CC + 5 %
5 A
Jusqu'à 10 A
