Alimentation
- alimentation avec dispositif de la classe 2
- via face arrière 3.3V
Réseau Ethernet
- fentes de même priorité
- connexion 10/100 baseTx
- Store & Forward
- Standard IEEE 802.3
- Autosense
Diagnostic
- diode POWER: présence alimentation
- diode LINK: réseau connecté
Le module d'installe sur le R-BUS (x), de préférence dans le premier emplacement à gauche.
Les connexions frontales du module comportent :

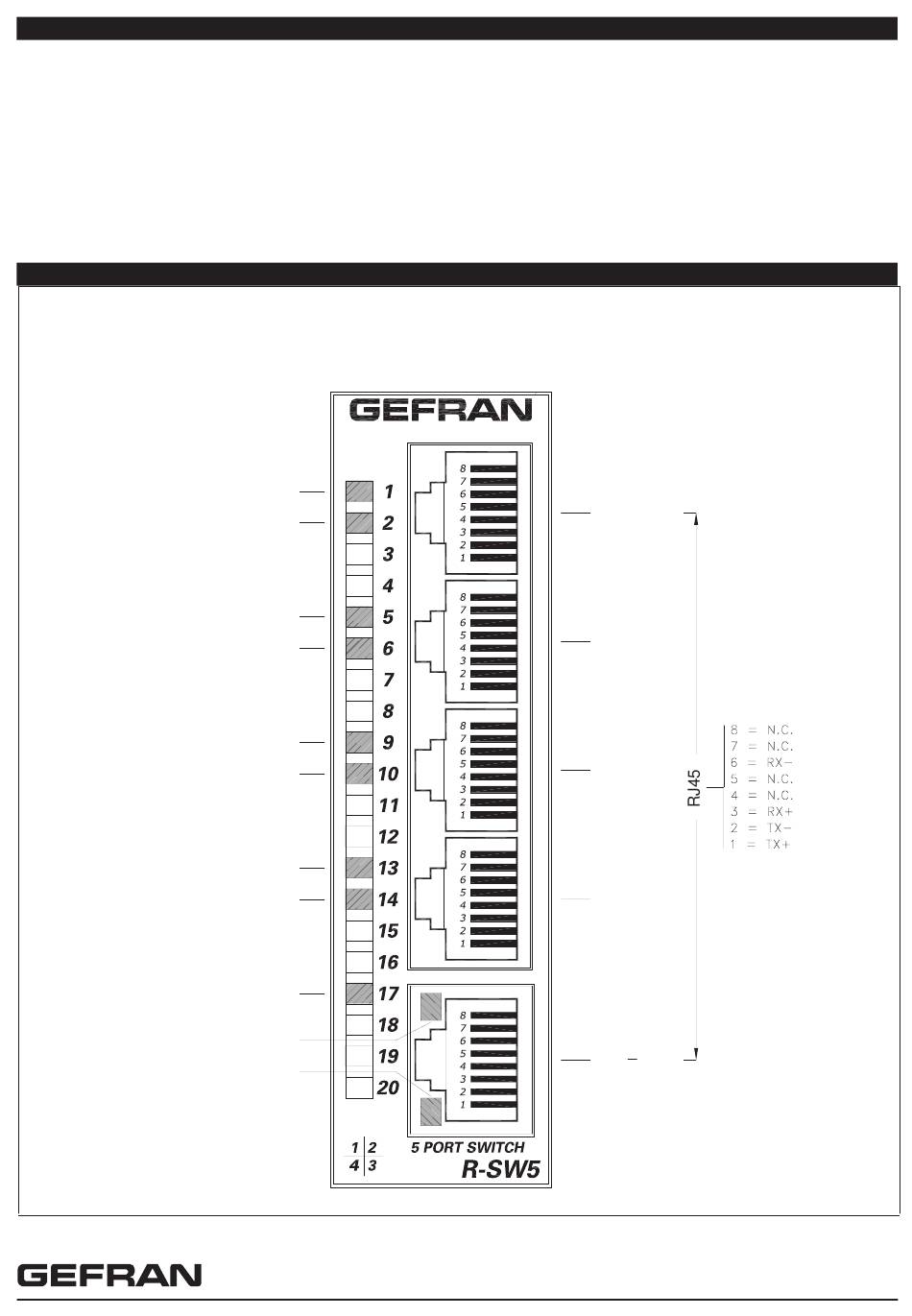

5 connexions pour réseau Ethernet standard avec connecteur mod. RJ45 8 fils; utiliser un câble standard de catégorie 6,
selon la norme TIA/EIA-568A.
diode verte ACTIVITY 1
diode jaune LINK 1
diode verte ACTIVITY 2
diode jaune LINK 2
diode verte ACTIVITY 3
diode jaune LINK 3
diode verte ACTIVITY 4
diode jaune LINK 4
diode jaune POWER
diode verte UP-LINK
diode jaune ACTIVITY
3 • CARACTERISTIQUES TECHNIQUES
4 • CONNEXIONS
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS)
Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
- diode ACTIVITY: transfert de données
C
ARACTÉRISTIQUES MÉCANIQUES
Dimensions: 92x90x25,4 mm
Poids: 150g
Fixation mécanique, par encliquetage sur le R-BUS (x)
Degré de protection: IP20
C
ONDITIONS AMBIANTES
Température de fonctionnement: 0...50°C
Température de stockage: -20...70°C
Humidité: maximum 90% HR, sans condensation
Pour UL: la température max de l'air autour du dispositif est de 50°C
PORT 1
PORT 2
PORT 3
PORT 4
Up LINK
