Amprobe AM-520 Mode D'emploi
Manuels Connexes pour Amprobe AM-520
Sommaire des Matières pour Amprobe AM-520
-
Page 27: Multimètre D'électricien Avec Trms
AM-520 Multimètre CVC AM-530 Multimètre d’électricien avec TRMS AM-520-EUR AM-530-EUR Multimètre numérique Mode d’emploi Août 2011, Rév.2 ©2012 Amprobe Test Tools. Tous droits réservés. Imprimé en Chine. - Page 28 Amprobe® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de...

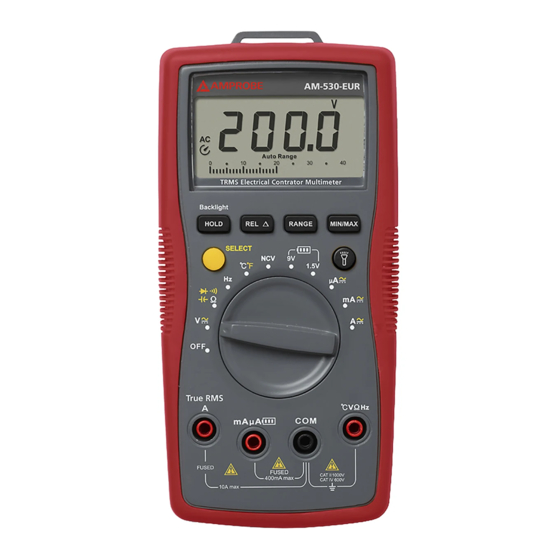

- Page 29 Multimètre CVC AM-520 Multimètre d’électricien AM-530 avec TRMS Multimètre numérique AM-520-EUR / AM-530-EUR Lampe-torche Bouton de lampe-torche Afficheur LCD Sélecteur rotatif Boutons de fonction Bouton de sélection SELECT Borne d’entrée pour les mesures de tension, de capacité, de résistance, de température, et le contrôle de diode et de continuité...
-
Page 30: Affichage
Affichage 13 14 15 Le multimètre numérique sélectionne la gamme avec la meilleure résolution Courant continu Lecture négative Courant alternatif Témoin de pile faible Maintien des données affichées Contrôle de diode Contrôle de continuité Mode du zéro relatif Tension sans contact Unités de mesure de la résistance Unités de mesure de la fréquence Unités de mesure de la tension... - Page 31 Multimètre CVC AM-520 Multimètre d’électricien AM-530 avec TRMS Multimètre numérique AM-520-EUR / AM-530-EUR TABLE DES MATIÈRES SYMBOLES ......................2 CONSIGNES DE SÉCURITÉ ..................2 DÉBALLAGE ET INSPECTION .................3 FONCTIONNALITÉS ....................4 OPÉRATIONS DE MESURE ..................5 Mesure de tension alternative et continue .............6 Mesure de courant alternatif et continu ............7 Mesure de résistance ..................8...
-
Page 32: Symboles
SYMBOLES Attention ! Risque de décharge électrique � Attention ! Se reporter aux explications de ce manuel Courant alternatif (c.a.) Courant continu (c.c.) L’équipement est protégé par une double isolation ou une isolation renforcée Prise de terre Signal sonore Batterie �... -
Page 33: Déballage Et Inspection
• Retirer les cordons de test du multimètre avant d’ouvrir le boîtier du multimètre ou le couvercle de la pile. DÉBALLAGE ET INSPECTION Le carton d’emballage doit inclure les éléments suivants : AM-520 ou AM-530 ou AM-520-EUR ou AM-530-EUR paire de cordons de test sonde de température bande Velcro pile 9 V (6F22) (installée) -
Page 34: Fonctionnalités
FONCTIONNALITÉS L’AM-520 / L’AM-520-EUR est conçu pour les applications CVC avec des fonctions importantes telles que les mesures de températures, les mesures en microampères utilisées pour le dépannage des capteurs de flammes et les mesures de capacité pour vérifier les condensateurs de démarrage moteur. -
Page 35: Opérations De Mesure
OPÉRATIONS DE MESURE X� 1. Utiliser la fonction et la gamme appropriées pour les mesures. 2. Pour éviter les chocs électriques éventuels, les blessures ou l’endommagement du multimètre, débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de mesurer la résistance et les diodes. -
Page 36: Mesure De Tension Alternative Et Continue
L’écran gèle les lectures affichées / appuyer 2 s pour HOLD / activer le rétroéclairage sur l’afficheur LCD. Mode du zéro relatif Bascule entre le mode de gamme automatique ou manuel. Le réglage par défaut est le mode de gamme automatique, RANGE appuyer pour basculer en mode de gamme manuel (résolutions commutables). -
Page 37: Mesure De Courant Alternatif Et Continu
Mesure de courant alternatif et continu Appuyez sur le bouton SELECT pour sélectionner la fonction des mesures de courant alternatif ou continu. X� Pour éviter les blessures ou l'endommagement du multimètre : 1. Ne pas tenter de prendre une mesure de courant interne au circuit lorsque le potentiel en circuit ouvert à... -
Page 38: Mesure De Résistance
Mesure de résistance X� Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la résistance. Remarque : Sur une mesure de résistance supérieure (> 1 Me), il faut parfois attendre quelques secondes pour obtenir une lecture stable. Indication de dépassement de calibre ou de circuit ouvert : OL... -
Page 39: Contrôle De Continuité
Contrôle de continuité X� Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la continuité. Contrôle de diode X� Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la diode. -
Page 40: Mesure De Capacité
Mesure de capacité X� Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la capacité. Mesure de fréquence X� Pour éviter les blessures ou l’endommagement du multimètre, ne pas appliquer de tension supérieure à 750 V. -
Page 41: Mesure De Température °C / °F
Mesure de température °C / °F X� 1. Pour éviter les blessures ou l’endommagement du multimètre, ne pas appliquer la sonde de température à des pièces conductrices sous tension. 2. Le thermocouple avec capteur de température de type K (nickel-chrome/ nichrome) convient pour les mesures de température inférieures à... -
Page 42: Détection De Tension Sans Contact
Détection de tension sans contact 1. Pour éviter les blessures ou l’endommagement du multimètre, ne pas mesurer des tensions élevées sur des fils non isolés. 2. L’avertisseur retentit et l’écran affiche « OL » en détectant la tension alternative entre 90 V et 600 V 3. -
Page 43: Caractéristiques
CARACTÉRISTIQUES Température ambiante : 23 °C ± 5 °C (73,4 °F ± 9 °F) ; température relative : ≤ 75 % Précision : ± ( % du résultat + chiffres) Tension maximum entre la borne et la prise de terre : 750 V c.a. eff. ou 1 000 V �... - Page 44 Impédance d’entrée : Environ 10 MΩ Réponse en fréquence : 45 Hz à 400 Hz AM-520 / AM-520-EUR : Indication des mesures eff. à détection moyenne AM-530 / AM-530-EUR : Mesure efficace vraie (TRMS). Protection contre les surcharges : 750 V eff.
- Page 45 La gamme d’affichage est comprise entre 0 V et 2,0 V. 1 mV La tension normale est d’environ 0,5 V à 0,8 V pour la jonction PN dans du silicium. Protection contre les surcharges : 1 000 V 5. Mesure de capacité Gamme Résolution Précision...
- Page 46 10,00 A 10 mA Réponse en fréquence : 45 Hz à 400 Hz AM-520 / AM-520-EUR : Mesure efficace à détection moyenne. AM-530 / AM-530-EUR : Mesure efficace vraie (TRMS). Protection contre les surcharges : Gamme mA /µA : Fusible rapide F1 0,5 A H 1 000 V, ( 6 × 32) mm Gamme 10 A : Fusible rapide F2 11 A H 1 000 V, ( 10 x 38) mm 9.
-
Page 47: Entretien
ENTRETIEN ET RÉPARATION Si le multimètre ne fonctionne pas correctement, vérifiez la pile, les cordons de test, etc. et remplacez au besoin. Vérifiez bien les éléments suivants : 1. Remplacez le fusible ou la pile si le multimètre ne fonctionne pas. 2. -
Page 48: Remplacement Des Fusibles Et Des Piles
À l’exception du changement des piles, la réparation de l’appareil doit être effectuée en usine dans un centre de service agréé ou par un autre personnel de réparation qualifié. La face avant et le boîtier peuvent être nettoyés à l’aide d’une solution légère à...
