Procédures de réparation (suite)
Retrait/installatoin des pare-chocs i2 SE
Outil requis : clé à six pans T20, clé dynamométrique avec une mâchoire à six pans T20
Pour retirer les pare-chocs i2 SE
1. Assurez-vous que le Segway PT est bien débranché et éteint.
2. Retirez l'ensemble pneu/roue (voir « Retrait de l'ensemble pneu/roue i2 SE »,
p. 108).
3. Retirez les fixations qui maintiennent le pare-chocs à la boîte de vitesses.
4. Retirez le pare-chocs.
Pour installer les pare-chocs i2 SE :
1. Positionnez le pare-chocs de façon à ce qu'il soit aligné avec les trous de
la boîte de vitesses.
2. Faites passer les fixations à travers le pare-chocs et la boîte de vitesses et
serrez les à un couple de 1,5 N-m.
3. Installez l'ensemble pneu/roue (voir « Installation de l'ensemble pneu/
roue i2 SE », p. 109).
110

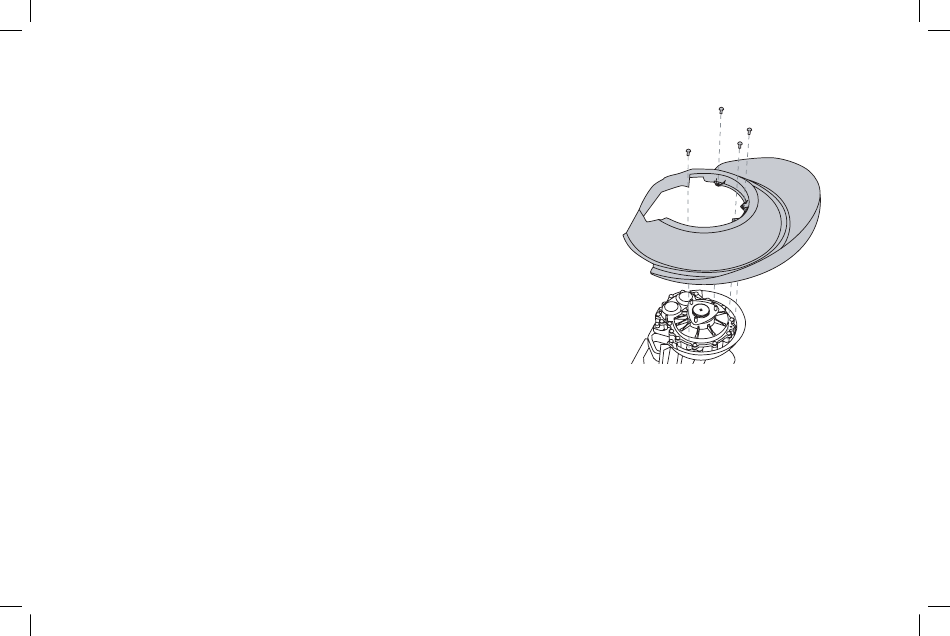

Schéma 70 : retirez/installez les pare-chocs
