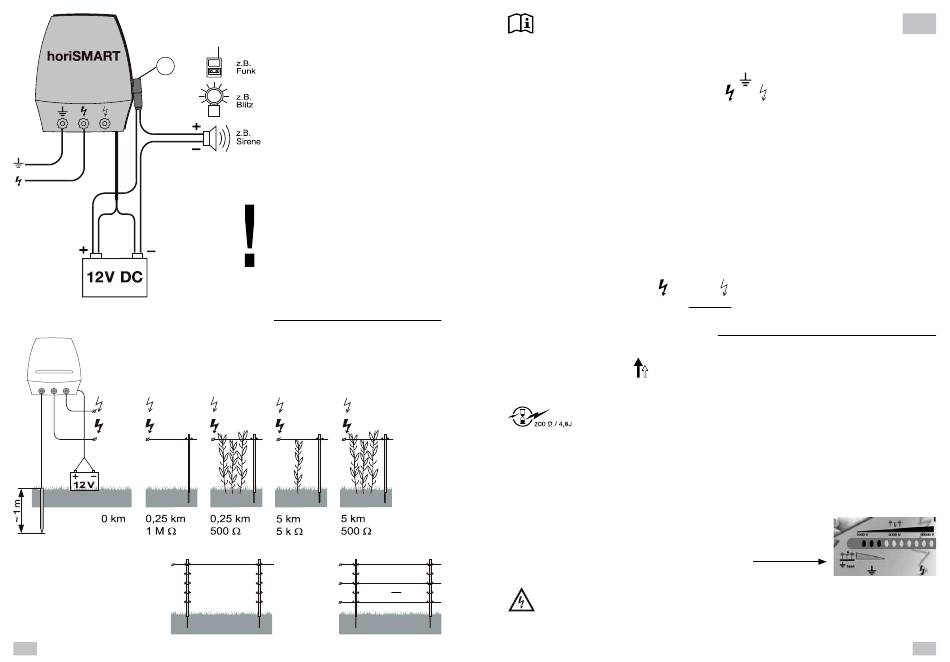

Fig. 6
7
A80 Alarm
Technische Daten - Technical data - Données techniques
Dados técnicos - Dati tecnici - Tekniske data - Technische gegevens :
~ 9000V
~ 9000V
~ 9500V
~ 9500V
CEE:
max. Zaunlänge
max. fence line length
ongueur électrifée
lungh. max recinzione
comprimento máximo do cercado
max. hegnslængde
max. afrasteringlengte
4
Für andere Anwendungen fragen Sie
Ihren händler oder den hersteller !
For other applications please ask after
your dealer or the manufacturer !
Pour d'autres applications adressez-
vous à votre revendeur ou le fabricant !
Beachten Sie bitte auch die SECURA ANIMAL
und die SECURA SECURITY !
Note also the SECURA ANIMAL
and the SECURA SECURITY !
Veuillez vous reporter à SECURA ANIMAL
et SECURA SECURITY !
horiSMART A80 Alarm, Type 10834
~ 2600V
~ 3100V
~ 1700V
~ 5000V
~ 6500V
~ 4000V
max. 80 km
max. 80 km
Betriebsanweisung des Elektrozaungerätes horiSMART A80 Alarm
in Verbindung mit den Errichtungs- und Sicherheitshinweisen
für Elektrozaungeräte SECURA ( www.horizont.com)
Montage und Anschluss: Das Gerät kann wahlweise an einer Wand oder einem soliden Pfahl montiert wer-
den. Der Erdungsstab (Längsstab) muss an einer feuchten Stelle möglichst tief in den Boden eingeschlagen
und mit einem korrosionsfesten Draht mit der Erdklemme (
Die Zaunleitung an die Klemmen mit den Blitzzeichen (
Das Gerät ist nur bei ordnungsgemäßer Montage gegen Feuchtigkeit geschützt. Vor direkter Sonneneinstrah-
lung schützen. Gerät nicht auf dem Boden liegend betreiben.
Inbetriebnahme: Gerät an 12V Akku anschließen ( rot + / schwarz - ), dabei auf saubere Polklemmen und
richtige Polarität achten. Nur aufladbare 12V-Blei-Batterien verwenden, Bleibatterien nur in gut belüfteten
Räumen laden. Schalter (5) drücken (Seite 3 / Fig. 2). Nach einigen Sekunden hört man ein gleichmäßiges
Ticken, das Gerät ist in Betrieb. Bei falscher Polarität läuft das Gerät nicht an.
Die Batterieanzeige (1) und die Energieanzeige (2) leuchten auf - (Seite 3 / Fig.3)
Die Batterieanzeige „accu-test" (1) zeigt grün Dauerlicht = Batterie gut
Die 10 LEDs (4) zeigen die Zaunspannung in ca. 1000V-Stufen an. Zur Hütesicherheit sollten min. 3 LEDs
(3000V) aufleuchten, andernfalls ist die Zaunspannung zu gering. Leuchten weniger als 2 LEDs ertönt ein
Warnton. Gleichzeitig wird der Alarmkontakt (7) geschlossen (siehe Fig. 6).
Mögliche Ursachen: a) mit Zaun:
Das Gerät hat zwei Zaunausgänge:
Bei Anschluss von zwei Zäunen wird nur der reduzierte Zaunausgang angezeigt.
Der horiSMART-Effekt: (Seite 3 / Fig. 3)
horiSMART ist eine neue Elektrozaun-Philosophie: Leistungsstark und dabei sicher für Mensch und Tier.
Unter normalen Bedingungen arbeitet das Gerät mit optimaler Zaunspannung, aber mit reduzierter ungefähr-
licher Energie.
Die Energieanzeige
LED (2) grün = Standardimpuls
LED (3) gelb = erhöhte Engerieabgabe an den Zaun, z.B. bei einer Störung
zeitspanne von ca. 1 Minute. Nach Behebung der Störung arbeitet das Gerät wieder mit dem Standardimpuls
- die LED (2) leuchtet grün.
Gestörter Betrieb: Um zu verhindern, dass unzulässige Energien an den Zaun abgegeben weden, besitzt das
Gerät eine Taktfolgeüberwachnung. Überschreitet die Taktfolge einen bestimmten Wert, so schaltet das Gerät
automatisch die abgegebene Leistung zurück. In diesem Fall wird die Umschaltung auf erhöhte Energieabga-
be gesperrt. Mögliche Ursachen: Blitzeinschläge, ständige Überschläge am Zaun, Gerätedefekt..
Überprüfung der Erdung (6): In ca. 50m Entfernung vom Weidezaungerät mit
einem in den Boden geschlagenen Metallstab gegen den Weidezaundraht (kein
Kunststoff) einen Kurzschluss verursachen. Das Weidezaungerät sollte nun nur
noch maximal 1 Lampe (feuchter Boden) bzw. maximal 2 Lampen (trockener
Boden) zum Aufleuchten bringen, im anderen Fall (siehe Bild)
ist die Anzahl der Erdpfähle zu erhöhen.
Service: Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden.
3
Es sind nur die vom Hersteller vorgeschriebenen Ersatzbauteile zu verwenden.
) des Gerätes verbunden werden. (S. 3 / Fig. 4)
oder
grün Blinklicht = Batterie/Akku umgehend laden
starker Bewuchs am Zaun, schlechte Isolatoren,
Kurzschluss an Metallpfählen oder Zaun zu lang.
b) ohne Zaun:
Gerät ist defekt, siehe Service.
(Z1) = max.
(Z2) = reduziert (Seite 3 / Fig. 2)
leuchtet je nach Zaunzustand:
Kann der Standardimpuls die Mindestspannung (werksseitig auf ca. 5000V eingestellt)
nicht mehr halten, geht die grüne LED (2) aus und die Energieabgabe an den Zaun wird
erhöht - die LED (3) leuchtet gelb. Diese Erhöhung erfolgt aber erst nach einer Sicherheits-
TEChnISChE ÄnDERunGEn VoRBEhALTEn !
de
) anschließen.
