12 Schéma de câblage
A1 Interrupteur de niveau électronique
E1 Élément chauffant tubulaire
E2 Élément chauffant tubulaire
E3 Élément chauffant tubulaire
H1 LED rouge « Nettoyage »
H2 LED jaune « Service »
Électr. 1 Électrode « Nettoyer dans l'alambic »
Électr. 2 Électrode « Accumulation d'eau »
Électr. 3 Électrode « Niveau max. réservoir de stockage »
F1 Fusible secteur interne,
F2 Fusible secteur interne,
F3 Protection contre la pénurie d'eau
K1 Contacteur
M Masse du boîtier
S1 Interrupteur principal
Y1 Électrovanne

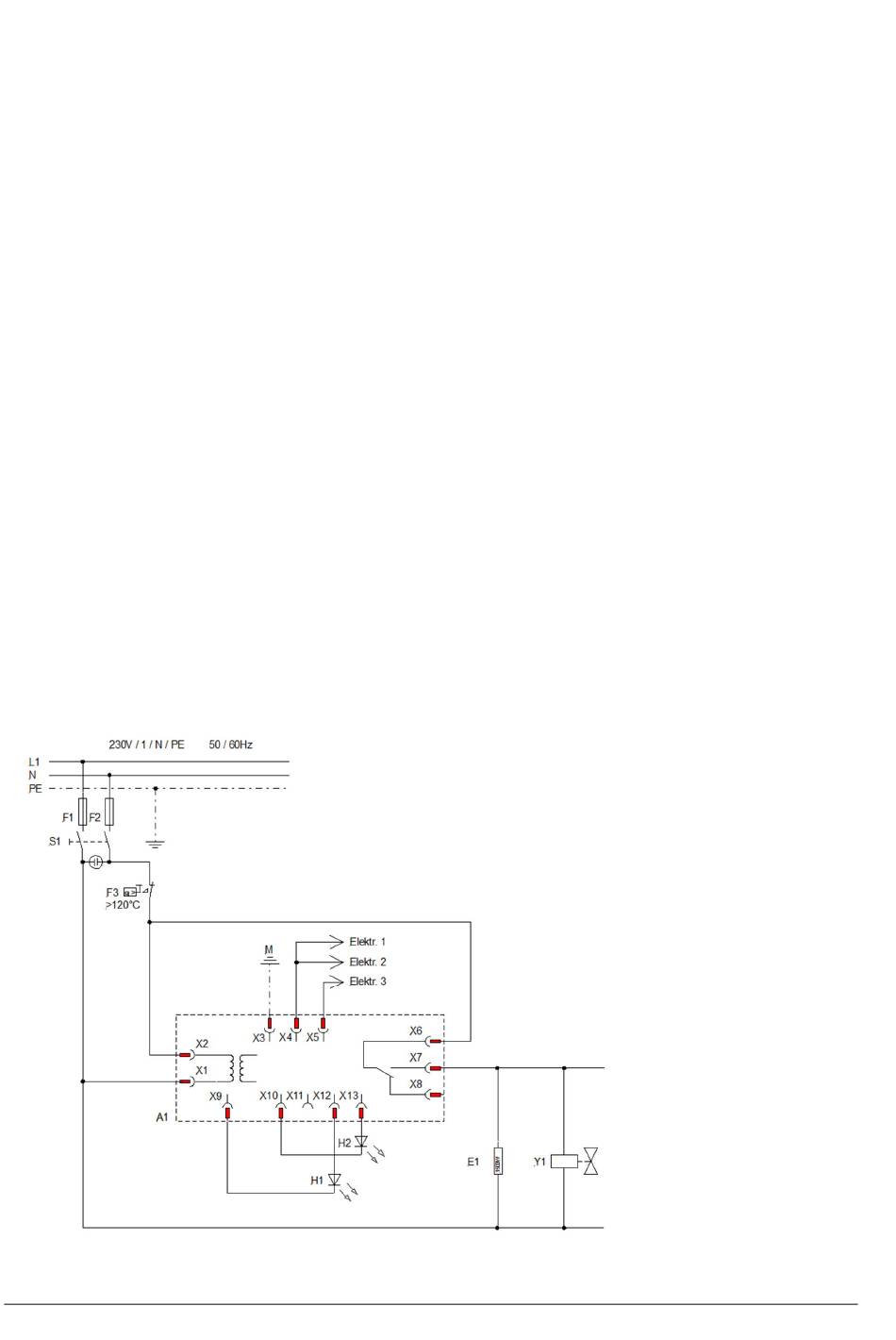

12.1 Schéma électrique PD 2 R
16 / 30
Type PD 2 R, 10 Amp. T
Type PD 4 R, 15 Amp. T
Type PD 2 R, 8 Amp. T
Type PD 4 R, 15 Amp. T
Distillateurs Puridest 09/2020
