Óç
Avertissement :
Utilisez les consignes de sécurité
préconisées par la réglementation
locale d'installations électriques (NEC
aux États-Unis) lors du câblage et du
raccordement de ce régulateur à la
source d'alimentation, aux capteurs
électriques ou à tout autre matériel
périphérique. Le non-respect de ces
consignes peut entraîner des dégâts
matériels et/ou des lésions graves,
voire mortelles .
Remarque :
Valeurs de taille maximale des
borniers des câbles et de torsion :
• 0.0507 à 3.30 mm
2
(30 à 12 AWG)
terminaison unifilaire ou bifilaire de
1 .31 mm
2
(16 AWG)
• torsion 0.8 Nm (7.0 lb.-po.)
Note :
Les raccordements adjacents peuvent
être étiquetés différemment, selon le
numéro de modèle .
Note :
Pour prévenir tout endommagement
du régulateur, ne pas faire de
raccordements à des bornes inutilisées .
Note :
Maintenez une bonne isolation
électrique entre l'entrée analogique
1, les entrées-sorties numériques,
les sorties collecteur ouvert/sortie
logique, ainsi que les sorties process
afin d'éviter les boucles de masse .
Note :
La borne commune de sortie de
contrôle et la borne commune
numérique sont référencées à des
tensions différentes et doivent être
isolées .
Remarque :
Cet équipement convient uniquement
à une utilisation dans des locaux de
CLASSE 1, DIVISION 2, Groupes A,
B, C et D ou non dangereux . Code de
température T4A
ç
Avertissement :
Danger d'explosion - Le remplacement
d'un composant peut empêcher la
conformité à la CLASSE 1, DIVISION 2.
ç
Avertissement :
Danger d'explosion - Ne déconnectez
pas le système lorsque le circuit est
sous tension ou si la zone risque
de présenter des concentrations
inflammables de substances
inflammables .
Remarque Quencharc :
les charges inductives de
commutation de lampes
témoins (bobines de relais,
solénoïdes, etc .) avec des
options de sortie à relais
mécanique, de relais statique
ou collecteur ouvert requièrent
un dispositif antiparasite R .C .
Rég u la teur i nté gr é Wa tl o w E Z - Z O N E

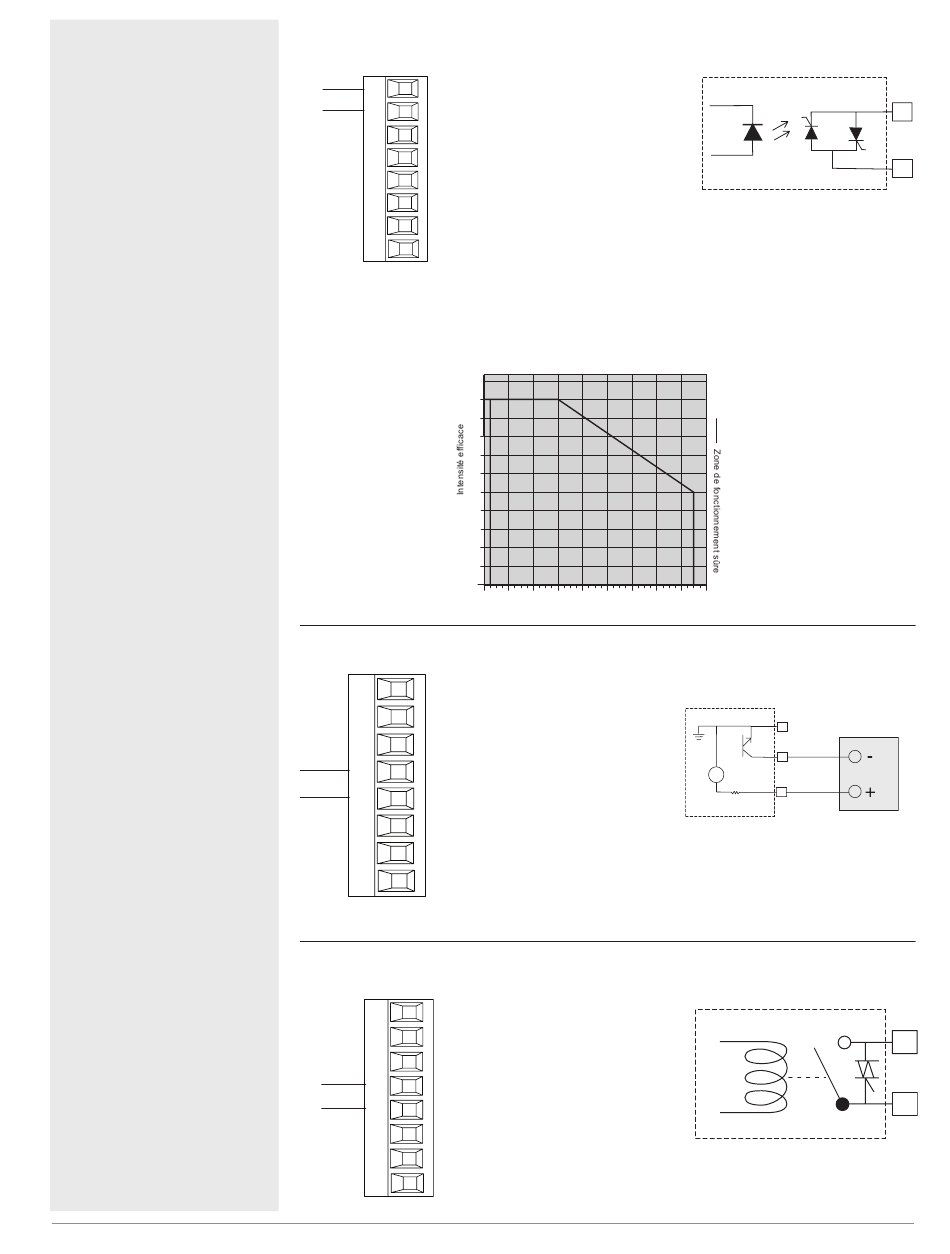

Relais statique sortie 1, 3, Type A
• Charge résistive maximale de
Fente A, B
normalement
ouvert
L_
• Lampe témoin de 125 VA,
commun
K_
• Photocouplé, sans suppression
• Courant de fuite en état
• La sortie ne fournit pas de
• Ne pas utiliser avec charges cc.
• Voir la remarque Quencharc.
Sortie 1 : (L1, K1)
PM _ _ _ [K] _ - _ _ _ _ _ _ _
Sortie 3 : (L3, K3)
PM _ _ _ _ _ - _ _ [K] _ _ _ _
1,1
1
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
-20
Commutation CC sortie 2, 4
Fente A, B
• Courant d'alimentation maximal
de 10 mA CC
• Court circuit limité à < 50 mA
• 22 à 32 VÎ (cc) de tension à
circuit ouvert
• utilisez cc- et cc+ pour piloter le
c.c.-
W_
relais statique
cc+
Y_
• Compatible avec DIN-A-MITE
• une borne : jusqu'à 2 en série,
aucun en parallèle
Sortie 1 : (-W2, +Y2)
PM _ _ _ _ [C] - _ _ _ _ _ _ _
Sortie 3 : (-W4, +Y4)
PM _ _ _ _ _ - _ _ _ [C] _ _ _
Relais NO-ARC sortie 2, 4, type A
• Charge résistante de 15 A à
Fente A, B
• Classement de 2 000 000 cycles
• Charge minimum de 100 mA
normalement
• Courant de fuite en état bloqué
ouvert
L_
commun
• Ne pas utiliser avec charges cc.
K_
• La sortie ne fournit pas de
Sortie 1 : (L2, K2)
PM _ _ _ _ [H] - _ _ _ _ _ _ _
Sortie 3 : (L4, K4)
PM [4, 8, 9] _ _ _ _ - _ _ _ [H] _ _ _
®
PM
•
0,5 A à 20 à 264 VÅ (cc)
120/240 VÅ (ca)
de contact
bloqué maximum de
105 microampères
courant
Courbe de déplacement SSR 1 Amp
40
-10
0
10
20
30
50
Température ambiante (°C)
85 à 264 VÅ (ca) uniquement
pour circuit NO-ARC
maximum de 2 mA
courant.
27
Chapitre 2 Install ation e t c â bla ge
•
60
70
commun
c.c.-
W _
24 V
cc+
Y _
L _
K _
L _
K _
