9. Configurez la pente électrique [ELi; S ] (page
Usine, menu Étalonnage) pour cette entrée sur la
valeur de gain calculée.
10. Vérifiez la mesure électrique pour voir où elle
correspond maintenant au signal. Si elle ne
correspond pas, réglez à nouveau la pente électrique.
Configurez le décalage électrique sur 0 et la Pente
électrique sur 1 pour restaurer l'étalonnage d'usine.
Constante de durée de filtrage
Un filtrage adoucit un signal d'entrée en appliquant
une constante de durée de filtrage de premier ordre
au signal. Le filtrage de la valeur affichée facilite la
surveillance. Le filtrage du signal peut améliorer la
performance de la régulation PID dans un système
bruyant ou très dynamique.
Réglez l'intervalle de durée de filtrage
avec l'option Durée de filtrage [`FiL] (page
Configuration, menu Entrée analogique).
Exemple : Avec une valeur de filtre de 0,5 seconde,
si la valeur d'entrée process passe instantanément de
0 à 100 et reste à 100, l'affichage indiquera 100 après
cinq constantes de durée de la valeur de filtre ou 2,5
secondes.

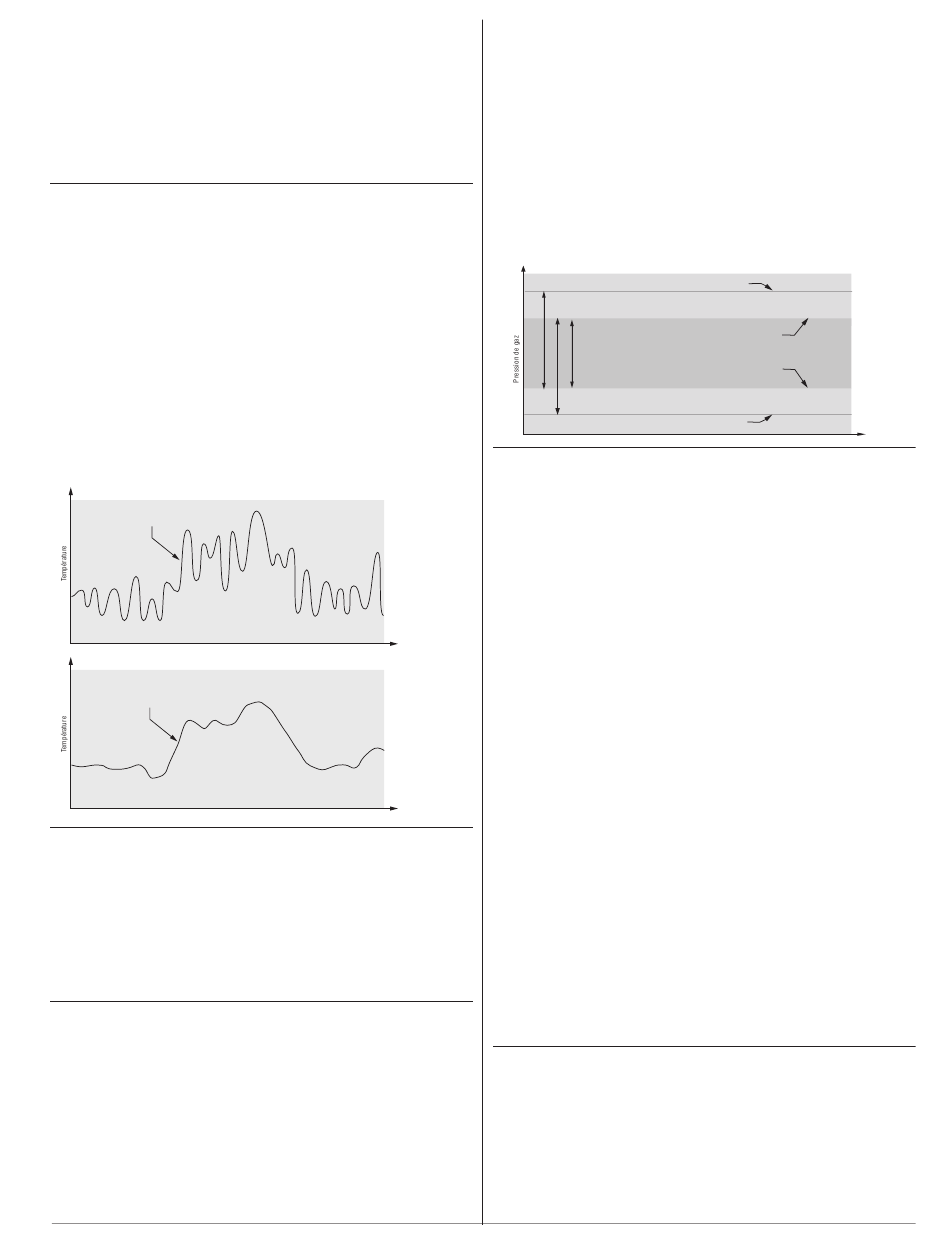

Signal d'entrée non filtré
Durée
Signal d'entrée filtré
Durée
Sélection de capteurs
Constante de durée de filtrage
Vous devez configurer le régulateur pour qu'il
corresponde au périphérique d'entrée qui est
normalement un émetteur thermocouple, RTD ou
process.
Sélectionnez le type de capteur à l'aide
du paramètre Type de capteur [`Sen] (page
Configuration, menu Entrée analogique).
Capteur de sauvegarde
Le capteur de sauvegarde maintient le contrôle de
boucle fermée après la défaillance d'une entrée en
passant le contrôle sur l'entrée 2.
La fonctionnalité de capteur de sauvegarde n'est
disponible que dans les régulateurs EZ-ZONE
limite intégrée ou à point de consigne externe.
Activez ou désactivez le capteur de sauvegarde
à l'aide du paramètre Capteur de sauvegarde activé
[`S; b A] (page Configuration, entrée analogique 1).
Rég u la teur i nté gr é Wa tl o w E Z - Z O N E
Limite inférieure et limite supérieure du point de
consigne
Le régulateur restreint le point de consigne à une
valeur se situant entre une limite supérieure et une
limite inférieure de point de consigne.
Configurez les limites de point de consigne avec
Point de consigne inférieur [`L; S P] et Point de consigne
supérieur [`h; S P] (page Configuration, menu Boucle).
Il existe deux jeux de limites inférieures et
supérieures de point de consigne : l'un pour le point
de consigne d'une boucle fermée, l'autre pour le point
de consigne d'une boucle ouverte.
Limite supérieure et Limite inférieure
Lorsqu'une entrée analogique est sélectionnée comme
tension ou entrée en cours du process, il est nécessaire
de choisir une valeur de tension ou de courant pour
représenter les limites inférieure et supérieure de la
plage de courant ou de tension. Lorsque vous utilisez
par exemple une entrée de 4 à 20 mA, la valeur
inférieure de graduation serait 4,00 mA et la valeur
supérieure 20,00 mA. Les plages communément
utilisées sont les suivantes : de 0 à 20 mA, de 4 à
20 mA, de 0 à 5V, de 1 à 5V et de 0 à 10V.
Vous pouvez créer une plage échelonnée qui
représente d'autres unités pour des applications
spéciales. Vous pouvez inverser les plages
échelonnées entre valeurs supérieures et inférieures
pour les signaux d'entrée analogiques qui ont une
action inversée. Si par exemple, 50 psi entraînent un
signal 4 mA et 10 psi entraînent un signal 20 mA.
Les valeurs de limite inférieure et de limite
supérieure ne doivent pas nécessairement correspondre
à celles de la plage de mesures. Avec la plage inférieure
et la plage supérieure, ces informations fournissent
la graduation du process et peuvent comprendre des
valeurs non mesurables par le régulateur. Quelles que
soient les valeurs de graduation, la valeur mesurée est
restreinte par les mesures électriques du matériel.
Sélectionnez les valeurs inférieures et supérieures
avec les paramètres Limite inférieure [`S; L o] et
Limite supérieure [`S; h i]. Sélectionnez la plage
affichée avec les paramètres Plage inférieure [`r; L o]
et Plage supérieure [`r; h i] (page Configuration,
menu Entrée analogique).
Plage supérieure et Plage inférieure
Avec une entrée de process, vous devez choisir une
valeur pour représenter les limites inférieure et
supérieure de la plage de courant ou de tension. Le
®
PM à
choix de ces valeurs permet à l'écran du régulateur
de représenter une graduation comportant les unités
de mesure réellement utilisées. L'entrée analogique
d'un transmetteur d'humidité pourrait par exemple
représenter une humidité relative de 0 à 100 pour
®
PM
103
•
•
Limite supérieure de la plage fonctionnelle sélectionnée
Plage supérieure (entre limite supérieure du capteur et plage inférieure)
Point de consigne haut
Plage du point de consigne (doit être entre Plage supérieure et Plage inférieure)
Point de consigne inférieur
Plage inférieure (entre limite inférieure du capteur et plage supérieure)
Limite inférieure de la plage fonctionnelle sélectionnée
Plage inférieure et plage supérieure
