Signification des symboles de sécurité.............. 7 1.14 Signification des pictogrammes ............... 8 Description ........................9 Vue globale LabScat 2 ..................9 Identification LabScat 2 ................. 10 Etendue de fourniture et accessoires.............. 11 Termes techniques LabScat 2 ................. 13 Indications générales de sécurité ................14 Risques encourus lors de l’utilisation conforme à...
Page 4
Mode d'emploi LabScat 2 Contenu Maniement du clavier USB ou du lecteur de code-barres ........ 39 Maintenance ......................40 Plan de maintenance ..................40 Nettoyage du bain-marie ................40 Ajustement avec unité de contrôle ..............43 Remplacer le dessiccant ................. 45 10 Dépannage ........................
Destinataires de la documentation Le mode d’emploi est destiné à toute personne concernée par l’utilisation et l’entretien de l‘appareil. Pos: 15 /Allgemeine Benutzerinformationen/Weiterführende Dokumentation/LabScat 2/Weiterführende Dokumentation LS 2 BA @ 0 \mod_1348219032981_998.docx @ 6813 @ 2 @ 1 Documents complémentaires NO. DOC.

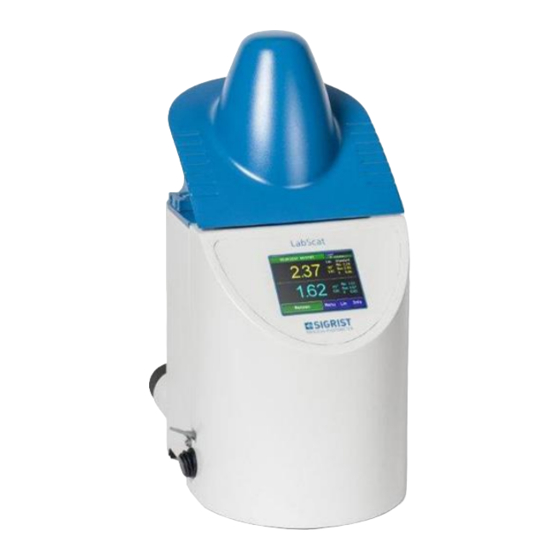

Pos: 20 /Allgemeine Benutzerinformationen/Bestimmungsgemässe Verwendung/Bestimmungsgemässe Verwendung LS 2 @ 0\mod_1348220454387_998.docx @ 6826 @ 2 @ 1 Utilisation conforme à l’emploi prévu L‘appareil LabScat 2 et sa périphérie sont conçus pour la mesure de la turbidité de liquides dans des bouteilles ou cuvettes.
Informations pour l‘utilisateur Mode d'emploi LabScat 2 Pos: 25 /Allgemeine Benutzerinformationen/Gefährdungen bei_nicht_best_Verwendung/Gefährdungen bei nicht bestimmungs¬gemässer Verwendung @ 0\mod_1348490023905_998.docx @ 6876 @ 2 @ 1 1.12 Risques encourus lors d’une utilisation non conforme à l’emploi prévu Utilisation non conforme à l’emploi prévu.
Mode d'emploi LabScat 2 Informations pour l‘utilisateur Pos: 28.1 /Allgemeine Benutzerinformationen/Bedeutung der Pictogramme/Titel 2 Bedeutung der Piktogramme @ 1\mod_1361350393237_998.docx @ 10598 @ 2 @ 1 1.14 Signification des pictogrammes Voici la signification des pictogrammes qui apparaissent dans ce document: Pos: 28.2 /Allgemeine Benutzerinformationen/Bedeutung der Pictogramme/Piktogramm Info @ 1\mod_1361350418070_998.docx @ 10604 @ @ 1 Informations complémentaires concernant le sujet traité.
Ne pas fermer le couvercle du bain-marie lorsqu’il n’est pas utilisé. Pos: 41 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4072 @ @ 1 Pos: 42 /Allgemeine Sicherheitshinwei s e Kapitel BA/Restrisiko/LabScat 2/Restrisiko LS2_BS @ 0\mod_1349344238285_998.docx @ 7008 @ 2 @ 1 Risque restant Selon l’appréciation des risques de la norme DIN EN 61010-1 appliquée, il reste le...
Mode d'emploi LabScat 2 Indications générales de sécurité Pos: 43 /Allgemeine Sicherheitshinwei s e Kapitel BA/Warn und Gefahrensymbole am Gerät @ 0\mod_1349344755419_998.docx @ 7014 @ 2 @ 1 Symboles d’avertissement et de danger sur l‘appareil Il n’y a pas de symboles d’avertissement ou de danger sur l‘appareil.
Pose Mode d'emploi LabScat 2 Pos: 45 /Montage/Titel 1_Aufstellung @ 0\mod_1349349212733_998.docx @ 7025 @ 1 @ 1 Pose Pos: 46 /Montage/LS 2/ Standortauswahl LS 2 @ 0\mod_1349349400404_998.docx @ 7030 @ 2 @ 1 Choix de l‘emplacement Tenir compte des points suivants pour le choix de l‘emplacement: ...
Page 18
Mode d'emploi LabScat 2 Pose Figure 3: Raccords d’eau du bain-marie Vanne de réglage/mécanisme de Entrée Ø 8 mm vidange Sortie Ø 16 mm Logement du dessiccant A n’ouvrir uniquement pour changer le dessiccant. ACTION INFORMATION / IMAGES Poser l’appareil sur une surface plane.
Page 19
Pose Mode d'emploi LabScat 2 ACTION INFORMATION / IMAGES Mettre en place le centrage des bouteilles Introduire le dispositif de centrage livré à part dans l’appareil et le fixer par les deux vis cran- tées. Positionner la coiffe du bain-marie sur les pointes de fixation (flèches) et appuyer pour les...
Mode d'emploi LabScat 2 Pose Pos: 49 /Montage/LS 2/Füllen des Wasserbads @ 0\mod_1349423036522_998.docx @ 7058 @ 2 @ 1 Remplissage du bain-marie Lors du remplissage du bain-marie la vanne de réglage doit être complètement enfoncée. Le bain-marie ne devrait pas rester longtemps sans circulation d‘eau.
Si un dérangement ne peut pas être dépanné, mettre l’appareil hors service et le proté- ger d’une mise en route intempestive. Pos: 54 /Installation, Elektrisch/LS 2 /Gerät Ein-/Ausschalten LabScat 2 @ 0\mod_1349696265615_998.docx @ 7095 @ 2 @ 1 Arrêt/Marche L’unité d’alimentation fournie est conçue pour des tensions d’entrée de 100-240 VAC et des fréquences de 47-63Hz.
Mise en service Mise en service Pos: 57 /Inbetriebnahme/LabScat 2/Erstinbetriebnahme durchführen LS 2 @ 0\mod_1349701093915_998.docx @ 7131 @ @ 1 La première mise en service de la surface Web par l’interface Ethernet est décrit dans le ma- nuel de référence.
Maniement Mode d'emploi LabScat 2 Maniement Pos: 60 /Bedienung/Grundsätzliches zur Bedienung @ 0\mod_1349780544229_998.docx @ 7159 @ 2 @ 1 Généralités du maniement Ce document ne décrit que les exemples pratiques de la configuration des menus nécessaires pour les premiers pas. Toutes les autres possibilités de réglage sont traitées dans le manuel de référence.
Mode d'emploi LabScat 2 Maniement Pos: 62 /Bedienung/LabScat 2/Bedienelemente im Messbetrieb_LS2 @ 0\mod_1351151483637_998.docx @ 7868 @ 2 @ 1 Eléments de maniement en service normal Figure 5: Éléments de maniement en service normal Touche Mesurer Touche Menu Démarrer la mesure.
Maniement Mode d'emploi LabScat 2 Pos: 63 /Bedienung/LabScat 2/Taste Info LS 2 @ 0\mod_1349953464732_998.docx @ 7338 @ 2 @ 1 Touche Info Figure 6: Affichage Info T-Electr. T-LED Température mesurée dans Température actuelle de la source lu- l’enceinte électronique en °C.
Mode d'emploi LabScat 2 Maniement Pos: 65 /Bedienung/LabScat 2/Anzeigen im Messbetrieb_LS 2 @ 1\mod_1361198350052_998.docx @ 10544 @ 2 @ 1 Affichage en service normal Figure 7: Affichage en service normal Valeurs de mesure 90°/25° Désignation du résultat de mesure Si la valeur dépasse l’étendue de...
</>: déplacement d’une position de mémorisation vers l’avant ou l’arrière <</>>: déplacement de 20 positions vers l’avant ou l’arrière ESC: Quitter l’enregistreur Pos: 67 /Bedienung/LabScat 2/Messung durchführen @ 0\mod_1349876038529_998.docx @ 7312 @ 2 @ 1 Procédure de mesure ACTION INFORMATION / IMAGES Remplir le bain-marie selon Chapitre 4.3 .
Page 28
Mode d'emploi LabScat 2 Maniement ACTION INFORMATION / IMAGES Vérifier si la linéarisation souhaitée est activée. La touche Lin permet de commuter entre le standard et une linéarisation spéci- fique client. Actionner la touche Mesurer. Confirmer par OK. La mesure démarre.
Maniement Mode d'emploi LabScat 2 Pos: 68 /Bedienung/LabScat 2/Gespei c herte Messwertdaten auf USB_Stick übertragen @ 0\mod_1349878173164_998.docx @ 7317 @ 2 @ 1 Transfert de données mémorisées sur clé USB Ne sont transférées que les données qui se sont ajoutées depuis le dernier transfert effectué.
Les données transférées sur la clé USB ne sont plus disponibles dans l’appareil LabScat. Pos: 69 /Bedienung/LabScat 2/In den Servicebetrieb umschalten LS 2 @ 0\mod_1349956357333_998.docx @ 7343 @ 2 @ 1 Passer en service intervention ACTION INFORMATION / IMAGES Actionner la touche Menu.
Page 31
Maniement Mode d'emploi LabScat 2 Pos: 71 /Bedienung/Eingabelemente im Servicebetrieb @ 0\mod_1349958006042_998.docx @ 7348 @ 3 @ 1 7.8.1 Eléments de saisie en service intervention Figure 1: éléments de saisie en service intervention Chemin d‘accès Numéro de page/nombre total de pages ...
Page 32
Mode d'emploi LabScat 2 Maniement Pos: 73 /Bedienung/Numerische Eingabe Allgemenein @ 0\mod_1349960481484_998.docx @ 7369 @ 3 @ 1 7.8.2 Saisie numérique La saisie de chiffres et données se fait par l’écran suivant: Figure 2: saisie numérique Paramètre apellation Valeurs saisies ...
Page 33
Maniement Mode d'emploi LabScat 2 Pos: 75 /Bedienung/Einfachselektion von Funktionen @ 0\mod_1349961206854_998.docx @ 7374 @ 3 @ 1 7.8.3 Sélection simple de fonctions La sélection simple est identifiée par la touche Echap en bas à droite. La fonction actuellement sélectionnée est affichée en vert.
Réglages Mode d'emploi LabScat 2 Pos: 81 /Bedienung/LabScat 2/Bezeichnung im Menü Logger aktivieren @ 0\mod_1349965651309_998.docx @ 7420 @ 2 @ 1 Activer la désignation dans le menu Enregistreur ACTION INFORMATION / IMAGES Actionner la touche Menu. Saisir le code d’accès et confirmer par OK.
Mode d'emploi LabScat 2 Réglages Pos: 83 /Bedienung/LabScat 2/Auswahl der Lineari s ierung @ 0\mod_1349965930968_998.docx @ 7436 @ 2 @ 1 Choix de la linéarisation ACTION INFORMATION Actionner la touche Lin. Le choix des courbes de linéarisation s‘affiche. Actionner la touche correspondant à la courbe souhaitée.
Réglages Mode d'emploi LabScat 2 Pos: 85 /Bedienung/Datum und Uhrzeit einstellen @ 0\mod_1349965824877_998.docx @ 7431 @ 2 @ 1 Réglage de la date et de l‘heure ACTION INFO COMPL. / IMAGES Actionner la touche Menu. Saisir le code d’accès et confirmer par OK.
La fin de la procédure est confirmée par la touche i.O.. Actionner la touche Mes. L’appareil se retrouve en service me- sure. Pos: 89 /Bedienung/LabScat 2/Messzähler einsehen @ 0\mod_1349966225399_998.docx @ 7446 @ 2 @ 1 12112F/2...
Pos: 90 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4072 @ @ 1 Pos: 91 /Bedienung/LabScat 2/Mit USB-Tastatur oder Barcode-Leser arbeiten @ 5\mod_1461930027094_998.docx @ 28941 @ 2 @ 1 Maniement du clavier USB ou du lecteur de code-barres Le clavier ou le lecteur de code-barres est utilisable pour la saisie dans tous les champs de texte (désignations, unités, valeurs).
Mode d'emploi LabScat 2 Maintenance Pos: 93 /Wartung/Titel 1_Wartung @ 0\mod_1350313699424_998.docx @ 7511 @ 1 @ 1 Maintenance Pos: 94 /Wartung/LabScat 2/Wartungsplan LS 2 @ 1\mod_1359551489736_998.docx @ 10138 @ 2 @ 1 Plan de maintenance QUAND QUOI Au besoin Utilisateur Nettoyer le bain-marie.
Page 41
Maintenance Mode d'emploi LabScat 2 ACTION INFORMATION / IMAGES Retirer le dispositif de le mécanisme de centrage: Dévisser les deux vis crantées (cercles) et ex- traire l’ensemble du mécanisme du bain-marie. Laver le mécanisme de centrage de bouteilles sous l’eau courante à l’aide d’une brosse et le rincer.
Page 42
Positionner la coiffe du bain-marie sur les pointes de fixation (flèches) et appuyer pour les enclencher. Pos: 96 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4072 @ @ 1 Pos: 97 /Wartung/LabScat 2/Abgleich mit Kontrolleinheit durchführen @ 0\mod_1350376871485_998.docx @ 7538 @ 2 @ 1 12112F/2...
Page 43
Maintenance Mode d'emploi LabScat 2 Ajustement avec unité de contrôle Voici la procédure de l’ajustement avec l’unité de contrôle: ACTION INFORMATION / IMAGES Nettoyer le bain-marie. Chapitre 9.2 S’assurer que l’alimentation d’eau du bain- Chapitre 2.4 marie correspond bien aux spécifications.
Page 44
Mode d'emploi LabScat 2 Maintenance ACTION INFORMATION / IMAGES Procéder à l‘ajustement. Le déclenchement de Actionner la touche déclencher… et attendre. l’ajustement 90° provoque égale- Si l’ajustement s’est fait avec succès, Ajuste- ment l’ajustement 25°. ment ok le confirme et la procédure est termi- née.
Maintenance Mode d'emploi LabScat 2 Pos: 99 /Wartung/LabScat 2/Trockenmittel ersetzen @ 0\mod_1350376920600_998.docx @ 7543 @ 2 @ 1 Remplacer le dessiccant Voici la procédure du remplacement du dessiccant: ACTION INFORMATION / IMAGES Dévisser le logement du dessiccant. Retirer le dessiccant.
Page 47
Dépannage Mode d'emploi LabScat 2 Les messages d’avertissement suivants peuvent apparaître: AVERTISSEMENT DESCRIPTION CAUSES POSSIBLES ÉCART STANDARD L’écart standard est supérieur Echantillon instable. Peut pro- TROP GRAND à 50mEBC et à 15% de la va- venir de particules ou d’un dé- leur moyenne.
Mode d'emploi LabScat 2 Dépannage Pos: 105 /Störungsbehebung/LabS cat 2/Fehlermeldungen LS 2 @ 0\mod_1350465861795_998.docx @ 7598 @ 2 @ 1 10.3 Messages d’erreur et leurs conséquences ERREUR Conséquences de l’apparition d’une erreur pendant l‘utilisation: La mesure est interrompue. ...
Dépannage Mode d'emploi LabScat 2 Pos: 107 /Störungsbehebung/LabS cat 2/Priorisierte Fehlerm eldungen LS 2 @ 0\ mod_1350465889274_998.docx @ 7603 @ 2 @ 1 10.4 Messages d’erreur prioritaires et leurs conséquences La cause du déclenchement d’un message d’erreur prioritaire est grave.
Page 50
Pos: 110 /Kundendienstinformationen/LabScat 2/Text_Kundendienstinformationen @ 0\mod_1350477605760_998.docx @ 7636 @ @ 1 Pour tout renseignement s’adresser au service après-vente de votre pays ou région. S’il ne vous est pas connu, le service clientèle de SIGRIST-PHOTOMETER AG en Suisse vous commu- nique volontiers son adresse.
Mode d'emploi LabScat 2 Pos: 119 /Entsorgung/Titel 1_Entsorgung @ 0\mod_1350476827135_998.docx @ 7627 @ 1 @ 1 14 Elimination Pos: 120 /Entsorgung/LabScat 2/Entsorgung LabScat 2 @ 0\mod_1350547625371_998.docx @ 7668 @ @ 1 L’élimination du photomètre et ses appareils périphériques doit respecter la réglementation locale.
Page 54
Pos: 122 /Ersatzteilliste/Titel 1_Ersatzteilliste @ 0\mod_1350390880846_998.docx @ 7558 @ 1 @ 1 15 Pièces de rechange Pos: 123 /Ersatzteilliste/LabScat 2/Ersatzteilliste LS 262 für BA @ 0\mod_1352987719460_998.docx @ 9197 @ @ 1 Les pièces mentionnées dans cette documentation sont énumérées avec leur numéro d’article dans le tableau suivant:...
Page 55
Pièces de rechange Mode d'emploi LabScat 2 This page is intentionally blank Pos: 125 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4072 @ @ 1 12112F/2...
Page 58
Mode d'emploi LabScat 2 Index === Ende der Liste für Textmarke Inhalt === Pos: 130 /Steuermodule/Indexüberschrift @ 0\mod_1342619658452_998.docx @ 5010 @ 1 @ 1 17 Index Pos: 131 /Steuermodule/Index @ 0\mod_1341922041932_998.docx @ 4321 @ @ 1 Maintenance ............40 Maniement ............23 mécanisme de centrage ........
Page 59
Index Mode d'emploi LabScat 2 Utilisation mauvaise ..........7 Vue d‘ensemble ............ 9 Vue globale ............9 Vidange du bain marie ........20 === Ende der Liste für Textmark e Index === 12112F/2...
Page 60
Pos: 133 /Steuermodule/Adressblock @ 0\mod_1341480540857_998.docx @ 4063 @ @ 1 SIGRIST-PHOTOMETER SA Tel. +41 41 624 54 54 Hofurlistrasse 1 +41 41 624 54 55 CH-6373 Ennetbürgen info@photometer.com Suisse www.photometer.com === Ende der Liste für Textmarke Schlussseite ===...
