17

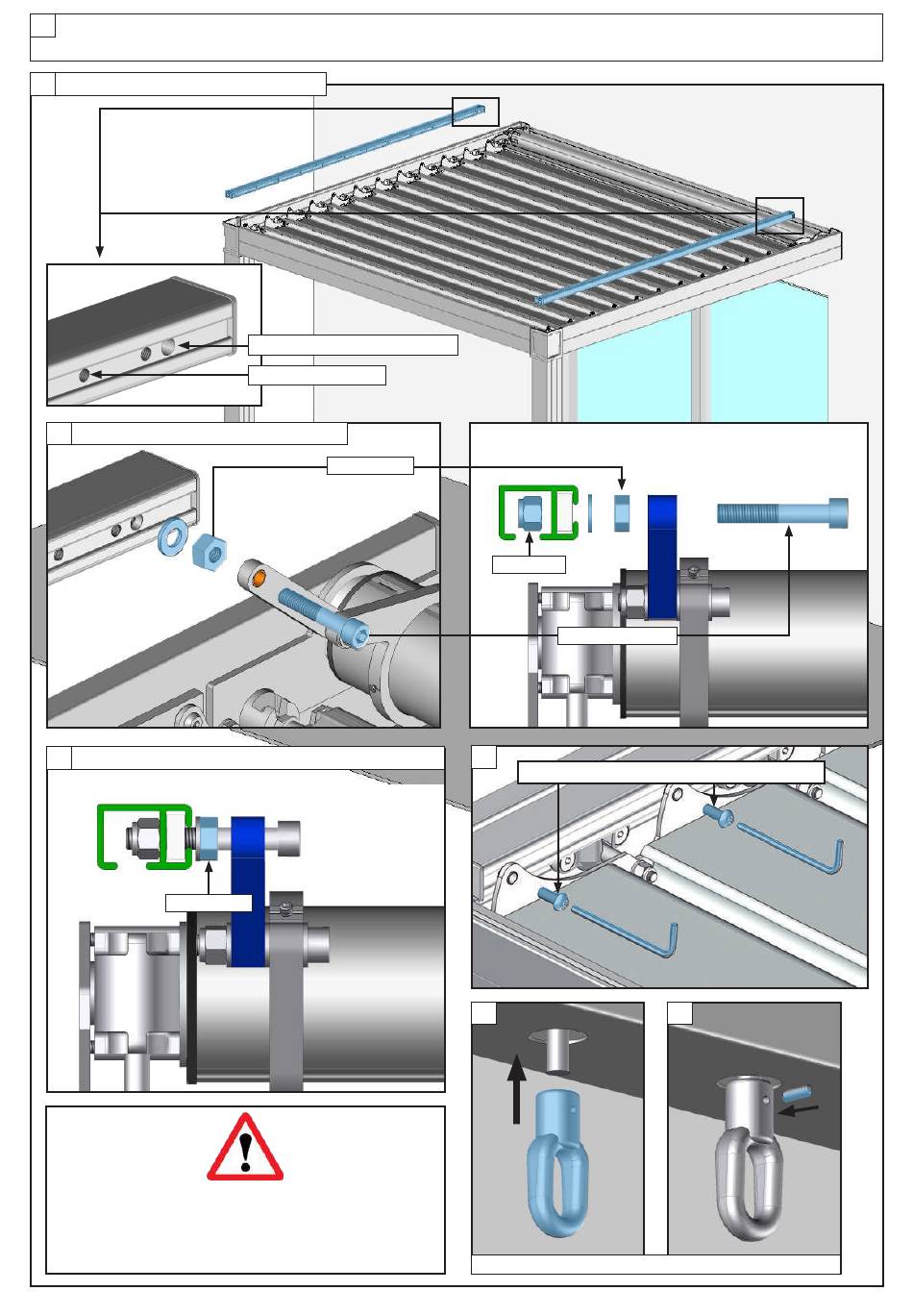

Pose des lames. Répéter les mêmes opérations du paragraphe 8 page 7. Verrouiller la lames
centrale avec les DIN912M6x10mm.
18 Pose des profil de manœuvre.
A Fixation au bras de manœuvre.
B Serrer l'écrou pour verrouiller l'ensemble.
DIN934M10
- Réaliser une rotation dans les sens antihoraire pour
l'ouverture des lames.
- Réaliser une rotation dans les sens horaire pour la
fermeture des lames.
Page 18
Fixation bras (trou lisse).
Fixation 1ère lame.
DIN934M10
ATTENTION,
DIN985M10
DIN912M10x60mm
C
2xDIN7380M8x20mm par lame
N°5
D
Note
: manœuvre treuil seulement.
N°5
E
