L'installation doit être conforme à la norme NFC15-100
3 personnes
1 journée
T20
ATTENTION ! VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT TOUTES UTILISATIONS ET INSTALLATION DU PRODUIT. CONSER-
VEZ CES INSTRUCTIONS AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT
- La pose d'une pergola doit être réalisé avec précaution de part ses contraintes et nécessite un certain niveau de compétences :
• La prise de mesure et mise de niveau des supports et de la structure.
• Perçage du mur et sol Installation de scellement chimique ou fixation adaptée.
• Travail en hauteur et manipulation de charge lourde.
• Raccordement électrique dans le cas d'une pergola à commande électrique.
En cas de doute sur le bon déroulement et la sûreté de votre pose, faite appel à un professionnel.
- La pergola doit être posé dans les règles de l'art. Trois personnes minimum sont nécessaire avec un équipement de protection
individuelle (EPI) et le matériel adapté. En cas de problème, veuillez consulter une personne qualifiée sur ce produit pour obtenir de
l'assistance.
- Respectez les instructions de sécurité afin de prévenir tout dommage lié à une utilisation incorrecte ! Respectez tous les avertisse-
ments apposés sur la notice.
- C'est un produit qui présente un risque de chute et d'accident corporel grave. Toutes les étapes de montage doivent être scrupu-
leusement respectées. Un défaut de fixation ou une pose incorrecte peut entraîner la chute ou la casse de la pergola. Il est important
pour la sécurité des personnes de suivre ces instructions.
- Il est formellement interdit de monter sur le tablier de lames la pergola.
- Il est formellement interdit de monter sur la structure de la pergola.
- Il incombe au poseur d'assurer la fixation et le maintien au sol de la pergola.
- Le fabricant n'assume aucune responsabilité pour les dommages causés à la pergola ou à son contenu par les catastrophes natu-
relles ou événements particuliers pour toutes pergolas posées dans le non respect des préconisations présentes dans la notice de
pose.
- En cas de forte chute de neige, retirer la neige présente sur la pergola. Ne laisser en aucun cas la neige s'accumuler.
!
AVANT DE DÉBUTER LA POSE,
contenu des colis reçus si un élément vous in-
terpelle ou serait manquant pendant cette vérifi-
cation, contacter notre service technique au plus
vite (ne pas monter la structure si des éléments
sont défectueux.)
Attention,
prendre en compte la pente de votre
terrasse pour la pose de l'abri. Réaliser un ca-
lage des platines de fixation au sol ou modifier
votre hauteur de pose afin de mettre la structure
de niveau à 0°.
ATTENTION,
Lire complètement les indications ci-dessous avant de com-
mencer à poser votre pergola. Votre sécurité en dépend.

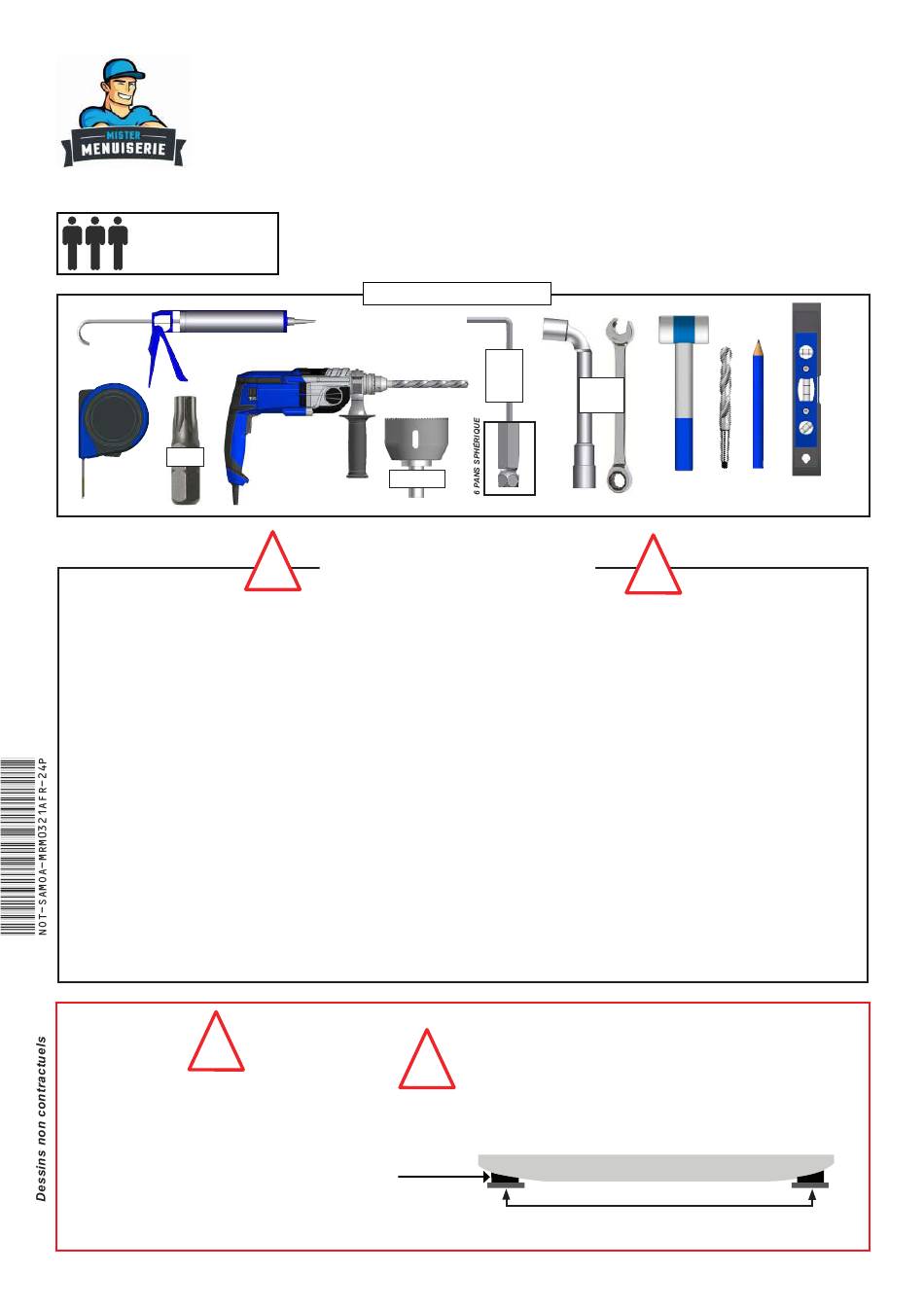

Notice de pose
Pergola bioclimatique SAMOA
Outils nécessaires
Ø50mm
!
ATTENTION
!
vérifier le
Cale de
support
www.MisterMenuiserie.com
Service Client 0806 800 290
N°6
N°5
N°17
N°4
N°13
.
Vérifier la planéité de votre mur.
ou bombé, effectuer un calage solide du coffre mural afin d'obtenir un
alignement correct.
En l'absence de dalle béton au sol, réaliser des plots béton au niveau
de chaque pied, afin de pouvoir fixer les supports.
Dimension et composition des plots béton :
- 63cm x 63cm x 63cm (500Kg) + FERRAILLAGE.
MUR
Support
Tréteaux bois.
!
Dans le cas d'un mur creux

Publicité

Table des Matières
loading

Sommaire des Matières pour MISTER MENUISERIE SAMOA

  • Page 1 ATTENTION, Lire complètement les indications ci-dessous avant de com- mencer à poser votre pergola. Votre sécurité en dépend. Notice de pose Pergola bioclimatique SAMOA L’installation doit être conforme à la norme NFC15-100 3 personnes www.MisterMenuiserie.com 1 journée Service Client 0806 800 290 Outils nécessaires...
  • Page 2 Pergola bioclimatique SAMOA. Profil de manœuvre Tube d’enroulement Chevron support de lames Profil de recouvrement Pièce d’angle Lame Coffre avant Chevron support de lames Pièce d’angle Profil de manœuvre Poteaux Mise en situation. Avancée X = Position pied 90° Lames Avancée Lames Avancée Lames Avancée 0.960 0.902...
  • Page 3: Démonter Les Platines Chevron

    1 Préparation des profils support de lames. Démonter les platines chevron Prémonter les 3 vis. Ø6.3x38mm tête hexagonale 2 Pose des platines supports. Simple travée. Largeur produit Platine chevron gauche. Platine chevron droit. Dépassement de 2cm à 2.5cm. Adapter la fixation à la nature du mur. Fixation avec des vis Ø10mm. Kit de vis et rondelle non fournis.
  • Page 4 Remonter les platines supports. Réaliser une étanchéité au silicone en- tre le profil et la platine support. Platine chevron 4 Pose des pièces d’angle Exemple pour le profil support de lames gauche. Pièce d’angle A Etanchéité au silicone. D Verrouiller. N°13 Page 4...
  • Page 5 5 Assemblage des cadres gauche et droit. 4xDIN7982ST5.5x38mm Platine fixation 90° Poteau Exemple pour le cadre gauche. Tube d’évacuation Ø50mm non fournie. C Fixer le poteau à la pièce d’angle BSO21. Coller la bague PVC (fournie) sur la pièce d’angle BSO21. Réaliser l’étanchéité au silicone (non fourni) 3xDIN7981ST5.5x38mm 6 Pose du cadre gauche et du cadre droit. Assurez vous du bon serrage.
  • Page 6 7 Pose du cadre avant. Prémonter les 3 vis aux deux extrémités. Ø6.3x38mm tête héxagonale Prémonter les 3 vis aux deux extrémités. A Etanchéité au silicone. D Verrouiller. Assurez vous du bon serrage. Risque de chute. Page 6...
  • Page 7 8 Pose de la première et de la dernière lame. A Clipper. PBSO20 Visser la vis de verrouillage. Note : à réaliser des deux côtés. DIN912M6x10mm 9 Contrôle de l’équerrage. Cette étape est très importante: Avant de poursuivre le montage de votre pergola, assurez vous que les diagonales soient égales (tolé- rance acceptable de 5mm ) pour que le fonctionnement du système se déroule correctement.
  • Page 8: Profil De Recouvrement

    10 Fixation au sol. Fixer les platines au niveau de chaque plot béton réalisé auparavant par deux vis minimum. Notre préconisation : Vis béton Ø10mm longueur 120mm minimum. Résistance à l’arrachement 500DaN (500Kg) ATTENTION, Assurez vous de la bonne fixation des pla- tine de fixation au sol. Risque de chute. 11 Etanchéité des platines support. 12 Pose de la sous face. Etanchéité...
  • Page 9 13 Fixation de la sous face. A Fixer la sous face. B Etanchéité avec la façade. 14 Assemblage du tube de manœuvre. Version treuil seulement. Côté manœuvre. Côté opposé manœuvre. Page 9...
  • Page 10 15 Assemblage du tube de manœuvre. Version treuil seulement. Côté manœuvre. Côté opposé manœuvre. DIN7991M6x14mm DIN7991M6x14mm 16 Pose du tube de manœuvre. A Prémonter la vis. DIN912M8x16mm Loger l’axe du treuil dans le C Verrouiller. VUE DE DESSUS manchon étanche. Axe treuil. En appui sur le 1er CU2402P Manchon étanche DIN912M8x16mm Page 10...
  • Page 11: Côté Manœuvre

    Pose des rubans de LED sur les chevrons support de lames. Option LED seulement. Rallonge Câble LED Côté Manœuvre Pose des rubans de LED sur le coffre avant. Option LED seulement. Rallonge Câble LED Côté Manœuvre Page 11...
  • Page 12: Motorisation A Télécommande

    MOTORISATION A TÉLÉCOMMANDE ATTENTION Pour votre sécurité, avant toutes opérations d’installation et de branchement, assurez-vous que le courant est bien coupé (ligne hors tension). - Ne pas projeter d’eau sur le boîtier d’automatisme. MISE EN GARDE - Vous avez fait l’acquisition d’un automatisme, les opérations de branchement doivent être faites, par des personnes compétentes pour une installation conforme et engageant la garantie.
  • Page 13: Câblage Moteur À Gauche

    4 Câblage Brise soleil 25m max Câblage Option AUTOMOBSOCLIM L’AUTOMOBSO CLIM est auto alimenté (cellule photovoltaïque). Aucun câblage est à réaliser pour le raccorder à la centrale. Disjoncteur 10A. non fourni Tableau Différentiel électrique 30mA non fourni non fourni Câblage Moteur à gauche Câblage Moteur à...
  • Page 14 4 Fixation Anémomètre. Option AUTOMOBSOCLIM. Fixer la plaque murale  vis et chevilles fournies. Attention en cas de mur creux ou bois adapter la fixation à la nature du mur. Appliquer le joint  , le passage de câble d’alimentation passe à travers le trou. Branchez la phase et le neutre de l’alimentation à...
  • Page 15: A Programmation Moteur

    5 Programmation TELEPROLIGHT. Seulement pour une travée A Programmation Moteur  Validation Fermeture 1 - Appuyer sur gauche pour 2 - Appuyer sur la touche 3 - Appuyer sur montée pour programme sélectionner le canal du moteur d’apprentissage. La centrale émet 1 bip valider la programmation séquentiel durant 10 secondes.
  • Page 16 6 Programmation AUTIOMOBSO CLIM. A Programmation Anémomètre, centrale sous tension. 1 Appui bref sur la touche «SEL» de la centrale. 3 bips concécutifs. 2 Appuyer sur «SEL CP» de l’anémomètre, jusqu’à ce que le boîtier fasse 1 bip. 3 Relâcher «SEL CP», la centrale fait 4 bips consécutifs. Fin de la programmation. Réglage capteur vent Réglage capteur...
  • Page 17 INFORMATION CONSOMMATEUR Manœuvrer ma pergola brise soleil. Caractéristiques techniques AUTOMOBSO LIGHT 2 : L’AUTOMOBSOLIGHT 2 permet deux ouvertures et fermetures différentes. L’ouverture et fermeture par incrémentation (tous les 10°), et une ouverture et fermeture complète. - Alimentation : 230V - 50/60Hz 3.2W A Ouverture par incrémentation B Ouverture complète - Sortie moteur :...
  • Page 18 Pose des lames. Répéter les mêmes opérations du paragraphe 8 page 7. Verrouiller la lames centrale avec les DIN912M6x10mm. 18 Pose des profil de manœuvre. Fixation bras (trou lisse). Fixation 1ère lame. A Fixation au bras de manœuvre. DIN934M10 DIN985M10 DIN912M10x60mm B Serrer l’écrou pour verrouiller l’ensemble. 2xDIN7380M8x20mm par lame N°5 DIN934M10 N°5 ATTENTION, - Réaliser une rotation dans les sens antihoraire pour l’ouverture des lames.
  • Page 19 1 - Mauvaise évacuation des eaux. Eau qui stagne dans les chevrons support de lames : - Vérifier que la structure n’est pas en pente inversé. Démonter toutes les lames de la structure et mettre la structure de niveau. 2 - Eau qui coule le long des poteaux : - Mauvaise étanchéité au niveau des pièces d’angles. Vérifier ou réaliser l’étanchéité entre les pièces d’angle et le cadre. Se référer au paragraphe 4 page 4 et au paragraphe 7 page 6.
  • Page 20: Vue Éclatée

    Vue éclatée Repère Désignation Profil coffre avant Profil lame Ensemble support de lame Profil de manœuvre Ensemble tube de manœuvre Profil de sous face Pièce d’angle Profil poteau Platine de fixation au sol Page 20...
  • Page 21 Section éclatée Chevron support de lame. DESIGNATION Platine chevron Profil chevron Tringle fixation Bouchon avant Support lame Bague étanche Profils de manœuvre. DESIGNATION Profil manœuvre Bouchon plastique Tringle de manœuvre Tube de manœuvre treuil. DESIGNATION Tube d’enroulement Bras de manœuvre Tourillon creux Axe enroulement Tourillon axe carré Treuil Page 21...
  • Page 22 Tube de manœuvre moteur. DESIGNATION Tube d’enroulement Bras de manœuvre Pièce de manœuvre Tourillon creux Axe enroulement Moteur Support moteur Support Lames. Profil lame Bouchon lame Page 22...
  • Page 23: Utilisation Du Produit

    MISE EN GARDE - Ne jamais utiliser le produit avant sa fixation complète. Avant utiliser le produit, vous devez être sûr que tous les éléments ont été installés et serrés de façon correcte. - Vérifier la planéité de votre mur ou sol. Dans le cas d’un mur ou sol creux ou bombé, effectuer un calage des supports ou des platines afin de les aligner correctement.
  • Page 24: Garantie Commerciale

    Garantie commerciale  Durée - La durée de garantie (mécanisme, traitement de surface) est consentie pour une durée de 5 ans ou 2 ans selon opération, (sauf coups et rayures au delà de 10 jours après la date d’achat, demande faite par lettre avec A.R au fournisseur SUNSTYL’). - La durée de garantie (toile, lambrequin) est consentie pour une durée de 2 ans Telya III ou 5 ans Telya II selon opération, (sauf trous et coupures, au delà...
