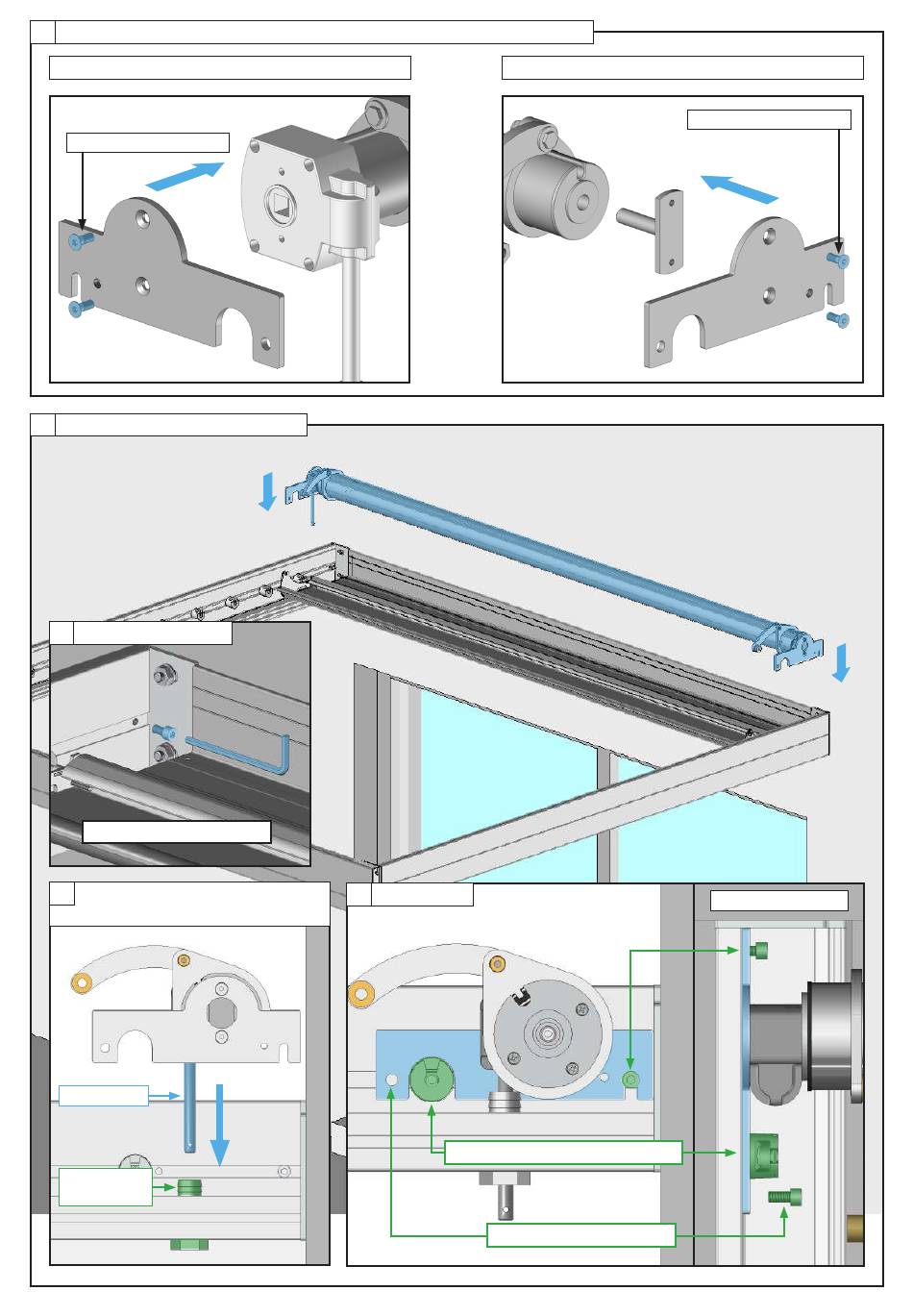

15 Assemblage du tube de manœuvre. Version treuil seulement.
Côté manœuvre.
DIN7991M6x14mm
16 Pose du tube de manœuvre.
A Prémonter la vis.
DIN912M8x16mm
B
Loger l'axe du treuil dans le
manchon étanche.
Axe treuil.
Manchon
étanche
Page 10
C Verrouiller.
En appui sur le 1er CU2402P
DIN912M8x16mm
Côté opposé manœuvre.
DIN7991M6x14mm
VUE DE DESSUS
