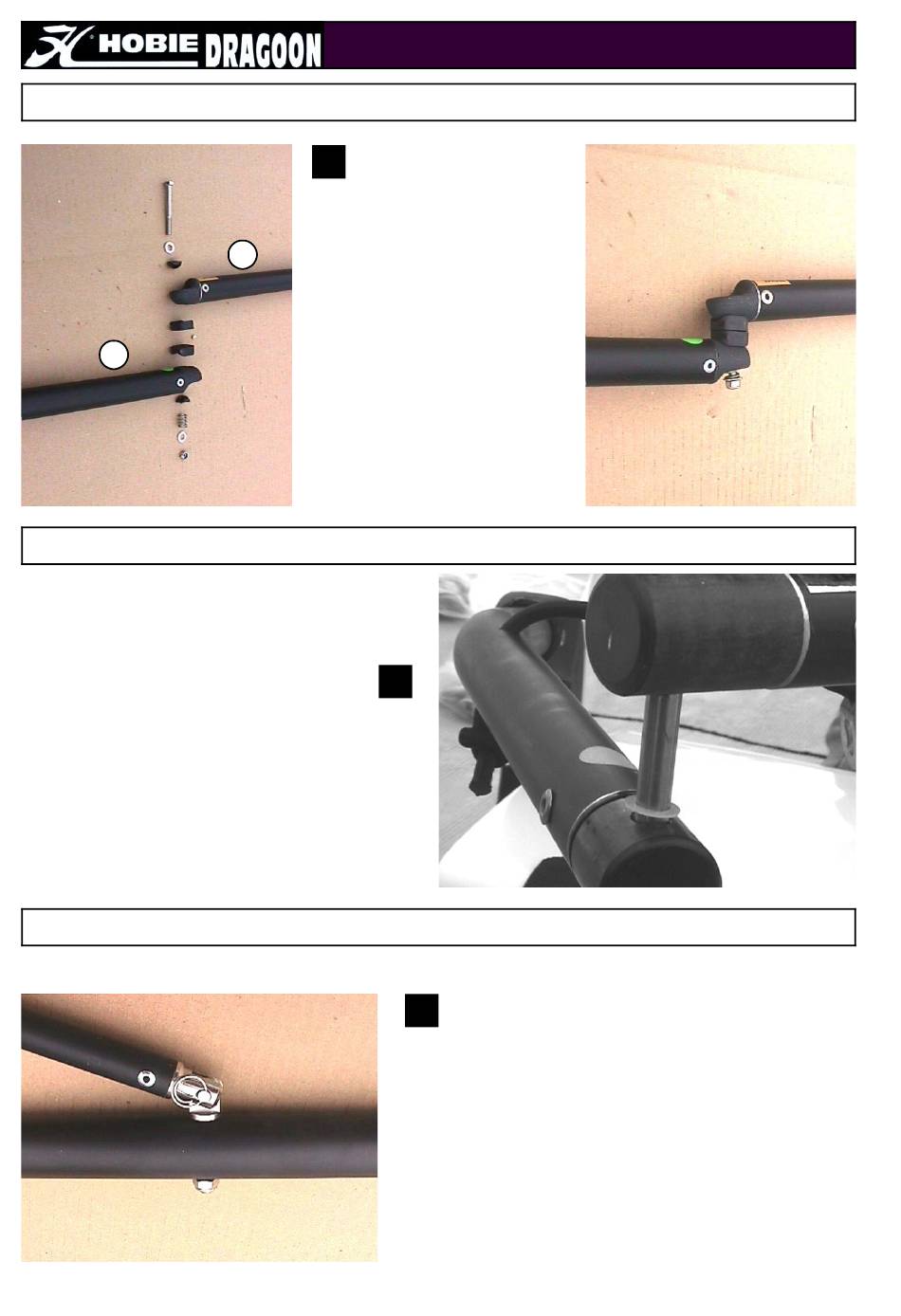

Barre d'accouplement Dragoon Race & Xtrème
Prendre la barre d'accouplement et insérer le côté
droit sur le bras de gouvernail droit et le côté
gauche sur le bras de gouvernail gauche.
10

Barre d'accouplement Dragoon Club

4
Repérer la barre d'accouplement
et identifier le côté gauche et le
côté droit. NB: la barre d'accou-
1
plement (1) une fois assemblée
doit se trouver au dessus des
bras de gouvernail (2).
Prendre le kit de connection et
installer les pièces comme indi-
qué sur les photos.
5
Stick Dragoon Club, Race & Xtrème
5
Prendre le stick et le fixer au milieu de la barre d'accou-
plement à l'aide de l'axe percé et de l'anneau brisé.
GOUVERNAIL
