8 Mise en service

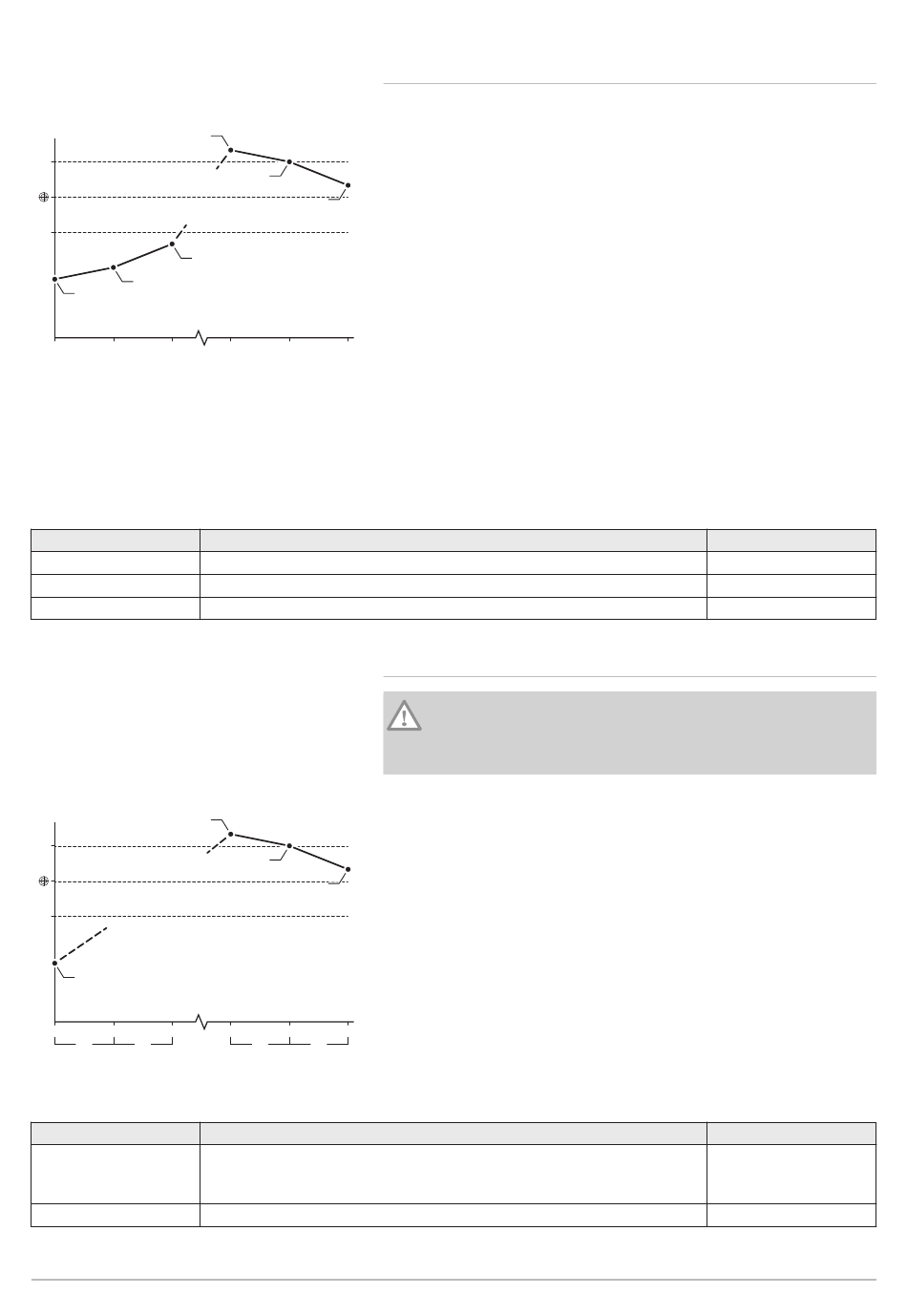

Fig.32
4
+3K
-3K
3
2
1
0
4
8
Tab.31
Réglage d'usine des paramètres de gestion de la cascade traditionnelle
Code
NP006
NP009
NP011
Fig.33
2
+3K
-3K
1
0
4
8
T
T
Tab.32
Réglage d'usine des paramètres de gestion de la cascade en parralèle
Code
NP005
NP006
40
5
6
0
2
4
MW-2000890-01
Désignation
Cascade Type
CascTempoInterAllure
CascadeTypeAlgo
3
4
x
4
8
T
T
AD-3000961-02
Désignation
Cascade Permut : choix du générateur meneur.
Cascade Type
8.10.1
Gestion de la commande d'une cascade traditionnelle
1 Le premier générateur commence à fonctionner lorsque la
température du système est inférieure de 3 °C à la consigne.
2 Après la durée définie par le paramètre NP009 (ici 4 minutes), le
deuxième générateur commence à fonctionner si ΔT < 6 °C et que
la température du système est toujours inférieure de plus de 3 °C à
la consigne.
3 Après encore une fois la durée définie par le paramètre NP009 (ici
8 minutes), le troisième générateur commence à fonctionner si ΔT
< 6 °C et que la température du système est toujours inférieure de
plus de 3 °C à la consigne.
4 Le premier générateur s'arrête de fonctionner lorsque la
température du système est supérieure de 3 °C à la consigne.
5 Après la durée définie par le paramètre NP009 (ici 2 minutes), le
deuxième générateur s'arrête de fonctionner si ΔT < 6 K et que la
température du système est toujours supérieure de plus de 3 °C à
la consigne.
6 Après encore une fois la durée définie par le paramètre NP009 (ici
8 minutes), le troisième générateur s'arrête de fonctionner si ΔT <
6 °C et que la température du système est toujours supérieure de
plus de 3 °C à la consigne.
8.10.2
Gestion de la commande d'une cascade en parallèle
Attention
Le mode Parallèle n'est pas adapté aux cascades de générateurs
fioul raccordées sur un même conduit de fumées (pour des
raisons de démarrage).
1 Tous les générateurs commencent à fonctionner lorsque la
température du système est inférieure de 3 °C à la consigne et si
la température extérieure est inférieure à la valeur du paramètre
NP007 CascTextDémCHParalle (température extérieure
d'enclenchement).
2 Le premier générateur s'arrête de fonctionner lorsque la
température du système est supérieure de 3 °C à la consigne.
3 Après la durée définie par le paramètre NP009 (ici 2 minutes), le
deuxième générateur s'arrête de fonctionner si ΔT < 6 °C et que la
température du système est toujours supérieure de plus de 3 °C à
la consigne.
4 Après encore une fois la durée définie par le paramètre NP009 (ici
8 minutes), le troisième générateur s'arrête de fonctionner si ΔT <
6 °C et que la température du système est toujours supérieure de
plus de 3 °C à la consigne.
EEC-01
Traditionnel
4
Température
EEC-01
0 : permutation de la
chaudière meneuse
tous les 7 jours
Parallele
7676331 - v04 - 15102019
