Instructions de montage
NE branchez PAS le ventilateur avant l'assemblage. Retirez soigneusement tous les emballages.
Assurez-vous qu'il n'y a pas de mousse résiduelle dans l'un des composants.
Vérifiez soigneusement tous les composants, assurez-vous qu'aucun ne soient endommagés.
Étape 1: Assemblage du pilier de support
a. Retirez le réservoir d'eau.

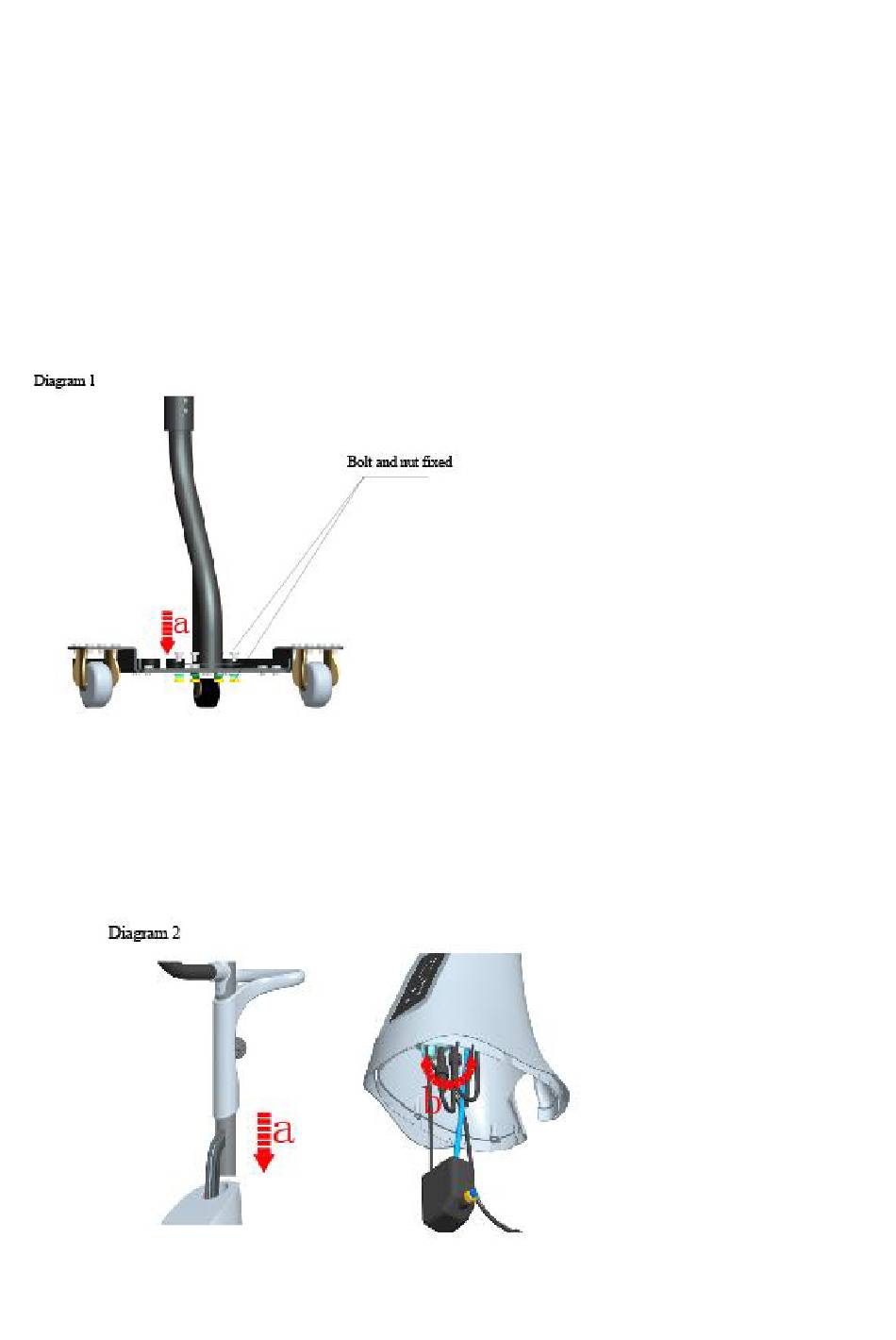

b. Se reporter au diagramme 1. Positionner le pilier sur le chariot du réservoir et aligner les
trous sur le pilier avec les quatre trous sur le chariot. En utilisant les quatre boulons M8X25,
rondelles et écrous, visser le pilier dans le chariot du réservoir. Assurez-vous que le
le pilier du support est bien vissé sur le chariot du réservoir avant de passer à l'étape suivante.
.
Etape 2 : Connexion de l'alimentation
a. Le connecteur mâle est déjà placé dans le tube de connexion. Insérer la partie « a » dans le trou rond sur le
dessus du couvercle du réservoir d'eau.
b. Reportez-vous au diagramme 2 pour connectez les connecteurs mâle et femelle à 3 broches et
les connecteurs mâle et femelle à 5 broches.
