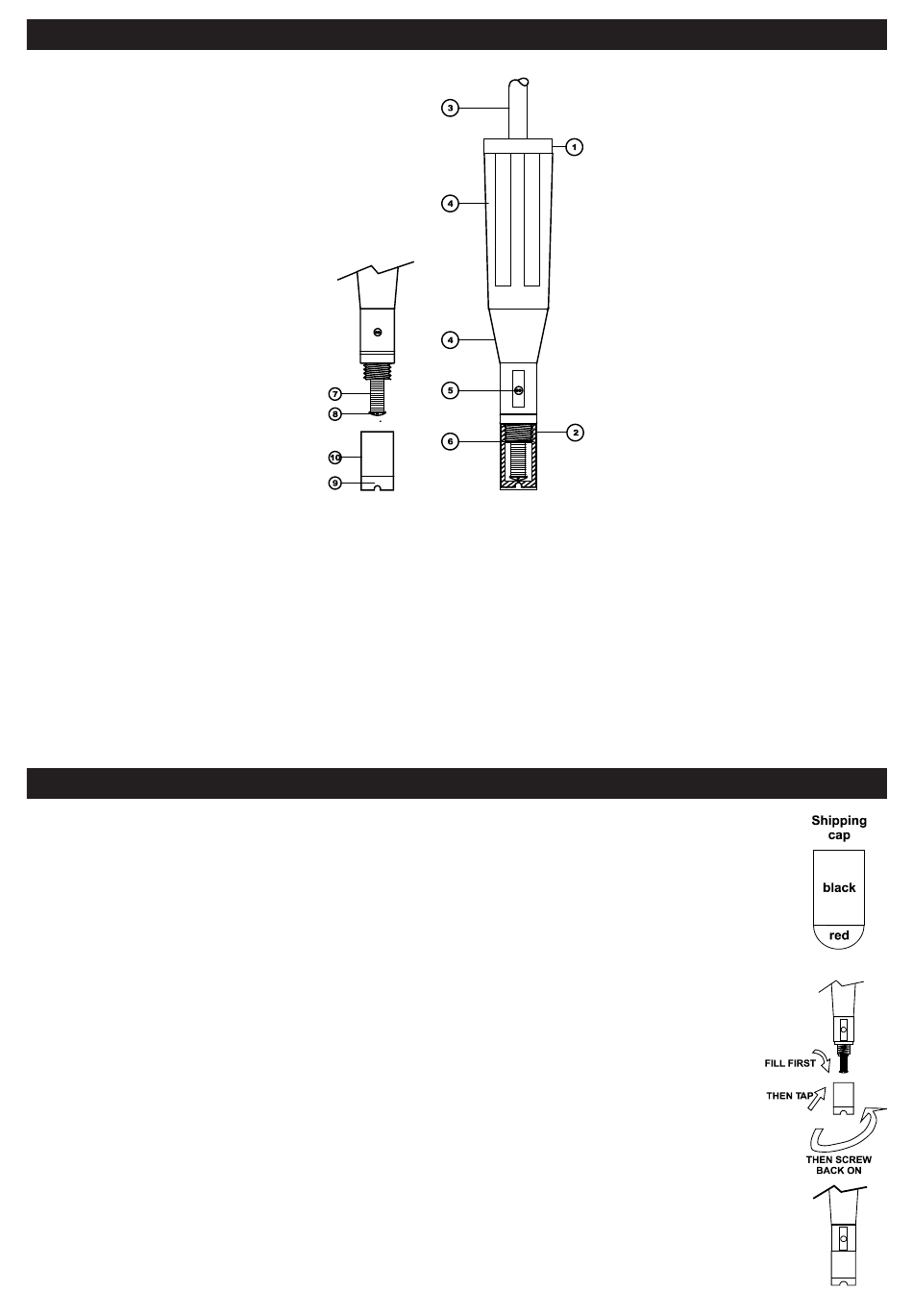

1. Sonde oxygène dissous
2. Capuchon de protection
3. Câble blindé étanche
4. Corps de la sonde en polypropylène
5. Capteur de température
6. Joint O-ring
7. Anode en chlorure d'argent
8. Cathode en platine (capteur)
9. Filet de la membrane en PTFE perméable à l'oxygène
10. Membrane
Pour prendre des mesures, connectez la sonde O.D. à l'instrument en alignant les
ergots de détrompage avec le connecteur situé sur le haut de l'instrument, enfoncez
le connecteur et visez la bague filetée.
La sonde est livrée sèche. Pour hydrater la sonde et la préparer pour l'utiliser,
connectez-la à l'instrument et procédez comme indiqué ci-dessous :
1. Retirez le capuchon de protection noir et rouge. Ceci est un capuchon pour le
transport, il peut être jeté.
2. Humidifiez le capteur en trempant le bas de la sonde, 2
électrolyte (
HI 7041S
3. Rincez la membrane (
solution électrolyte en l'agitant doucement. Remplissez-la avec de l'électrolyte
frais.
4. Tapotez doucement les côtés de la membrane avec vos doigts pour éliminer
les bulles d'air emprisonnées. Ne tapotez pas directement sur le filet de la
membrane sous peine de l'endommager.
5. Assurez-vous que le joint soit bien positionné dans la membrane.
6. Capteur face vers le bas, vissez la membrane dans le sens horaire. De l'électrolyte
va déborder.
Lorsque la sonde n'est pas utilisée ou est en polarisation, utilisez le capuchon
transparent livré dans le kit avec l'instrument.
DESCRIPTION FONCTIONNELLE DE LA SONDE
CONNEXION ET PRÉPARATION DE LA SONDE
) pendant 5 minutes.
), livrée dans le kit de maintenance, avec de la
HI 76407A
cm dans de la solution
1/2
7
