2.3.5
Connexion à des charges DC
• Dans le cas d'un appareil avec un courant nominal élevé et donc un câble de connexion DC
de grosse section, il est nécessaire de prendre en compte le poids du câble et la pression
exercée sur la connexion DC. Spécialement lorsqu'il est monté en rack 19" ou équivalent,
où un maintien supplémentaire pourrait être nécessaire au niveau du câble de la sortie DC.
• La connexion et l'utilisation avec des inverseurs DC - AC sans transformateurs (par exemple
les inverseurs solaires) est interdite, car l'inverseur peut décaler le potentiel de la sortie
négative (DC-) par rapport au PE (terre). Attention au décalage de potentiel max. autorisé
(voir spécifications) .
La sortie de la charge DC est située à l'arrière de l'appareil et n'est pas protégée par fusible. Tous les modèles
de cette série sont prévus pour être utilisés en parallèle d'au moins un autre appareil de même puissance, donc le
courant total de la connexion parallèle peut être compris entre 60 A (deux unités) et 8160 A (seize unités). A partir
d'un certain courant, l'utilisation de câbles devient peu pratique et l'utilisation de barres en cuivre est nécessaire.
La section des câbles de connexion ou des barres de cuivre est déterminée par le courant maximum, la longueur
des câbles et la température ambiante.
Pour le branchement parallèle de 2 unités, utilisant des câbles flexibles jusqu'à 5 m (16.4 ft) de longueur et une
température ambiante moyenne jusqu'à 50°C (122 °F), nous recommandons les sections suivantes pour un cou-
rant total de :
60 A:
10 mm²
180 A:
70 mm²
420 A:
2x 70 mm²
par pôle de connexion (conducteurs multiples, isolés). Les câbles simples, par exemple de 70 mm², peuvent
être remplacés par exemple par 2x25 mm² etc. Si la longueur de câble est importante, alors la section doit être
augmentée afin d'éviter les pertes de tension et les surchauffes.
2.3.5.1
Types de bornes DC

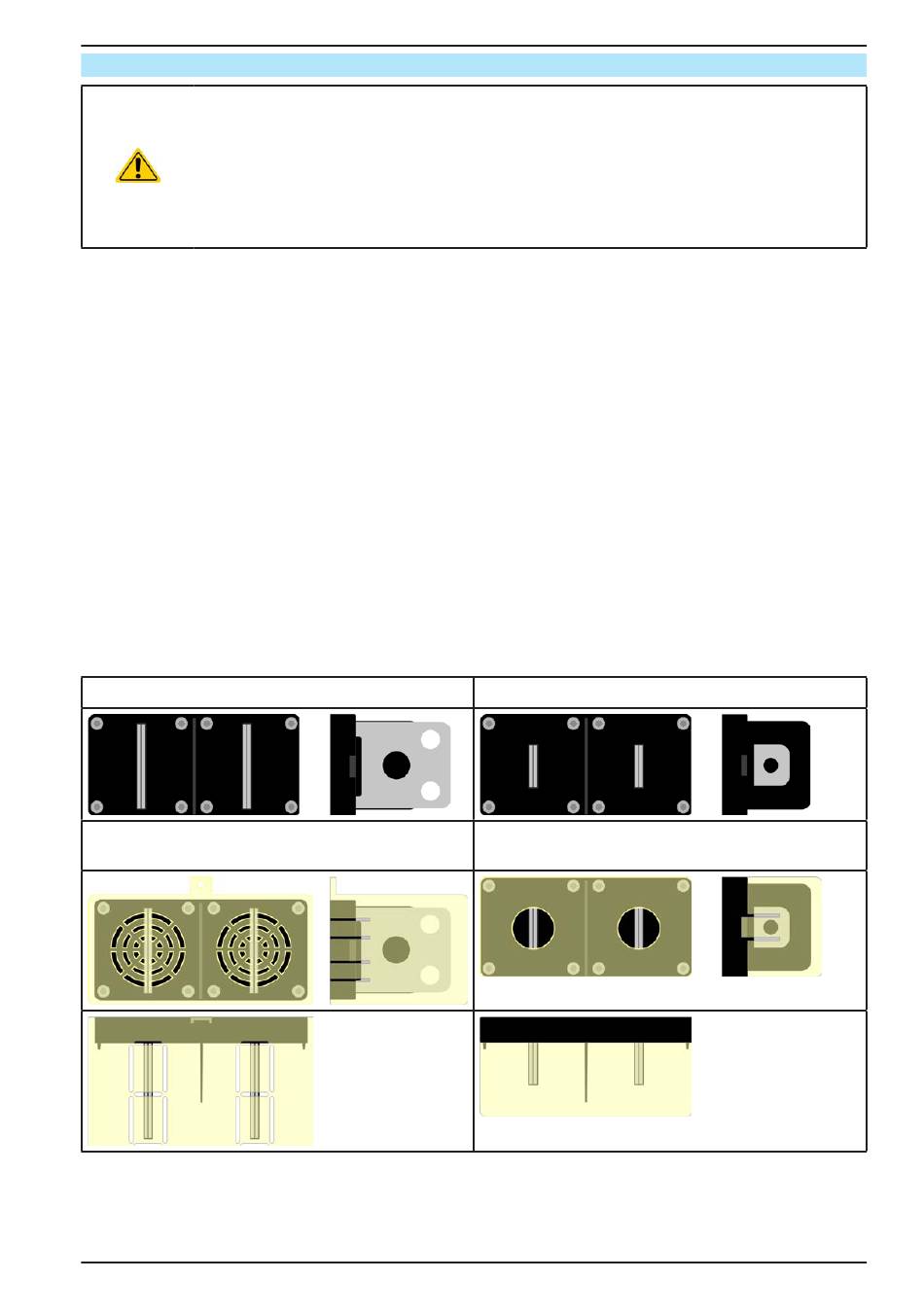

Le tableau ci-dessous illustre la description des différentes bornes DC. Il est recommandé que la connexion des
câbles de charge soit toujours réalisée en utilisant des câbles flexibles avec cosses à anneaux.
Type 1: Modèles à tension de sortie jusqu'à 360 V
Écrou M8 sur rail métallique
Recommandation: cosse à anneau avec trou 8 mm
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
120 A:
35 mm²
240 A:
95 mm²
1020 A:
4x 95 mm²
Type 2: Modèles à tension de sortie 500 V et plus
Écrou M6 sur rail métallique
Recommandation: cosse à anneau avec trou 6 mm
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Série PSI 9000 WR 3U Slave
www.elektroautomatik.de
ea1974@elektroautomatik.de
Page 25
