4.3 Refroidissement du moteur

Afin d'assurer un refroidissement suffisant du
moteur, la distance (D) entre l'extrémité du cou-
Nota
vercle du ventilateur et le mur ou tout autre objet
fixé doit toujours être d'au moins 50 mm, peu
importe la puissance du moteur. Voir fig. 1.

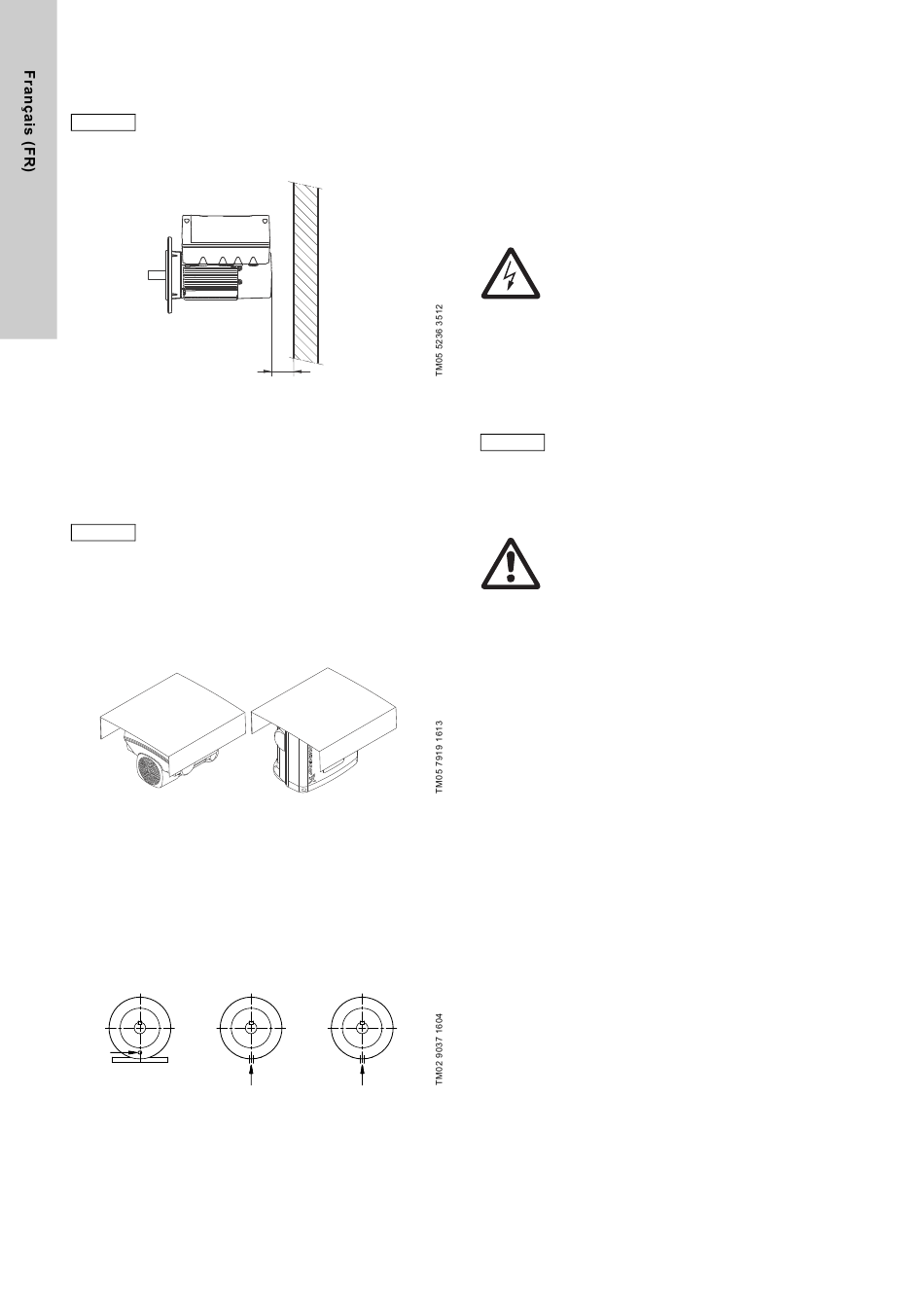

Fig. 1 Distance minimale (D) entre le moteur et le mur ou tout
autre objet fixé
4.4 Installation en extérieur
Lors d'une installation en extérieur, le moteur doit être recouvert
pour éviter la condensation des composants électroniques.
Voir fig. 2.
Lorsque vous couvrez le moteur, observer les
Nota
directives du paragraphe 4.3 Refroidissement du
moteur.
Couvrir suffisamment le moteur pour le protéger contre le rayon-
nement direct du soleil, la pluie et la neige. Grundfos ne fournit
pas de protections. Il est donc vivement recommandé d'utiliser
une protection spécifiquement conçue. Dans les zones à forte
humidité, il est recommandé d'activer la fonction de chauffage à
l'arrêt intégrée.
Fig. 2 Exemples de protections (non fournies par Grundfos)

4.5 Orifices de purge

Si le moteur est installé en zone humide, ouvrir l'orifice de purge
inférieur. L'indice de protection du moteur sera donc réduit.
Cela prévient la condensation du moteur puisqu'il se purgera
automatiquement et puisque l'eau et l'air humide pourront
s'échapper.
Le moteur est équipé d'un orifice de purge du côté entraînement.
La bride peut être tournée à 90 ° de chaque côté ou à 180 °.
B3 B14
Fig. 3 Orifices de purge
8
D
B5
5. Installation électrique
La connexion électrique doit être réalisée conformément aux
réglementations locales.
Vérifier que la tension d'alimentation et la fréquence corres-
pondent aux valeurs indiquées sur la plaque signalétique.
Avertissement
Avant toute connexion dans le bornier, s'assurer
que l'alimentation électrique est coupée depuis
au moins 5 minutes. S'assurer que l'alimentation
électrique ne peut pas être réenclenchée acci-
dentellement.
Le moteur doit être connecté à un interrupteur
multi-pôles externe conformément aux réglemen-
tations locales.
Le moteur doit être relié à la terre et protégé
contre tout contact indirect conformément aux
réglementations locales.
Si le câble d'alimentation est endommagé, il doit
être remplacé par le fabricant, son technicien de
maintenance ou un personnel qualifié.
L'utilisateur/l'installateur est responsable de la
conformité de la mise à la terre et de la protec-
Nota
tion. Toute intervention doit être effectuée par un
électricien qualifié.
5.1 Protection contre les chocs électriques,
contact indirect
Avertissement
Le moteur doit être relié à la terre et protégé
contre tout contact indirect conformément aux
réglementations locales.
Les conducteurs de protection doivent toujours avoir un mar-
quage de couleur jaune/vert (PE) ou jaune/vert/bleu (PEN).
5.1.1 Protection contre les tensions transitoires du secteur
Le moteur est protégé contre les phénomènes transitoires de la
tension conformément à la norme EN 61800-3.
5.1.2 Protection moteur
Le moteur ne nécessite aucune protection moteur externe.
Le moteur est équipé d'une protection thermique contre les sur-
charges et blocages.
