6 Faites pivoter la fenêtre.
Placez la porte sur le sol.
a
À l'aide d'une clé de 10 mm, retirez tous les écrous qui maintiennent
b
la fenêtre à la porte avant. Voir figure 13.
REMARQUE :
propre afin de minimiser le risque de rayures sur la fenêtre et le macaron Dell.
Retirez les embouts supérieurs et inférieurs et faites glisser la fenêtre
c
par le haut ou le bas de la porte. Voir figure 13.
REMARQUE :
macaron Dell se trouve du même côté de la porte que la poignée.
Faites pivoter la fenêtre et faites-la glisser à nouveau dans la porte de
d
sorte que le macaron se situe à l'opposée de cette dernière.
Installez les embouts supérieurs et inférieurs ainsi que tous les écrous
e
qui maintiennent la fenêtre à la porte avant. Voir figure 13.

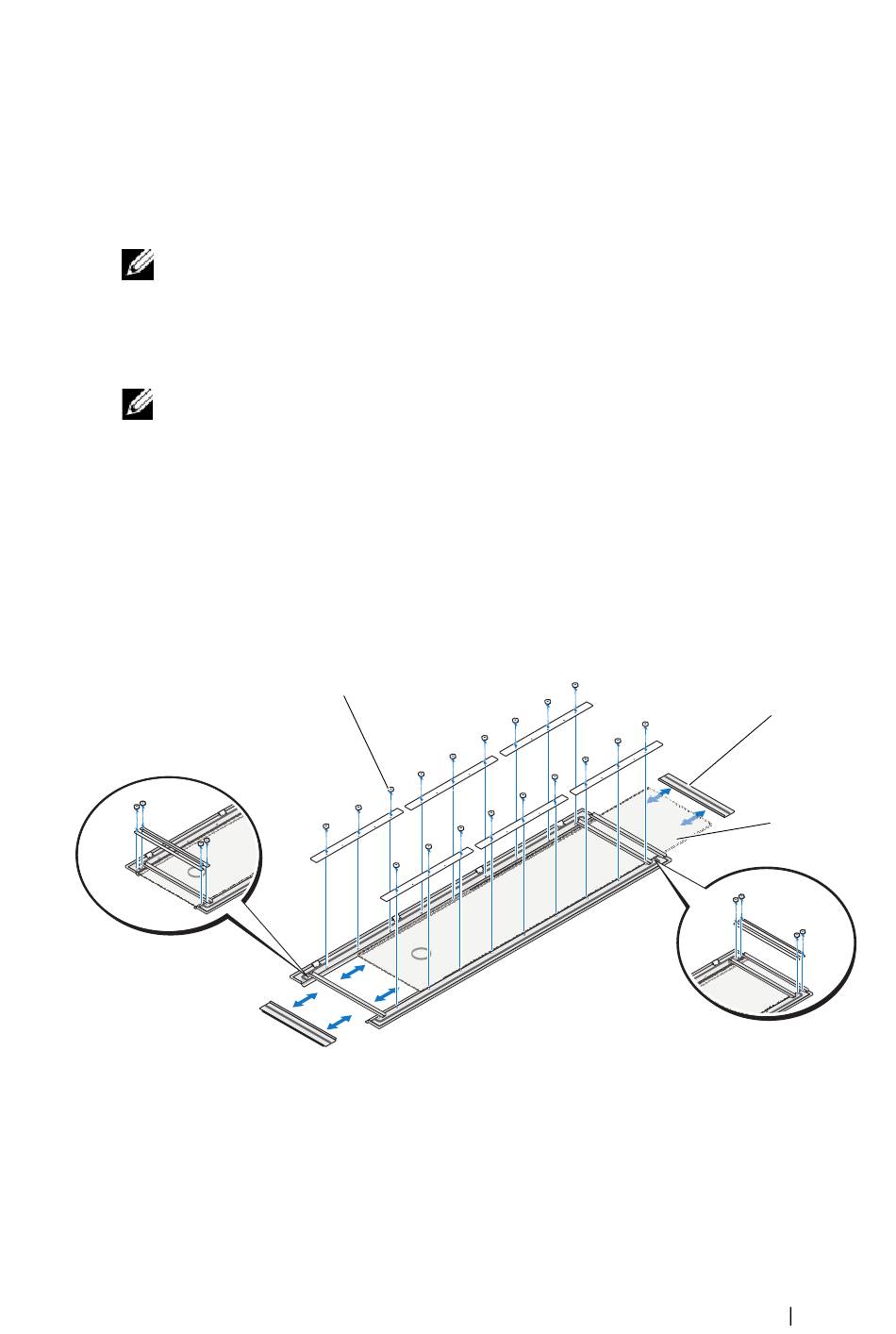

Figure 13. Rotation de la fenêtre de la porte avant
1 écrous
3 fenêtre
7 Replacez la porte avant ainsi que les logements des axes de la charnière
situés sur la droite et le loquet sur la gauche de la porte. Voir figure 14.
Il est recommandé de placer la porte sur une surface lisse et
Lors de la réinstallation de la fenêtre, assurez-vous que le
1
2 embouts (2)
