MorphoAccess
J Series – Guide d'Installation
DOCUMENT SSE-0000077504-03 - M
D
M
- R
OCUMENT
ORPHO
EPRODUCTION ET DIVULGATION INTERDITES
5. Brancher le câble USB à la clé Wi-Fi™ et les installer à l'intérieur de
l'entretoise d'assemblage (voir Figure 3.20).

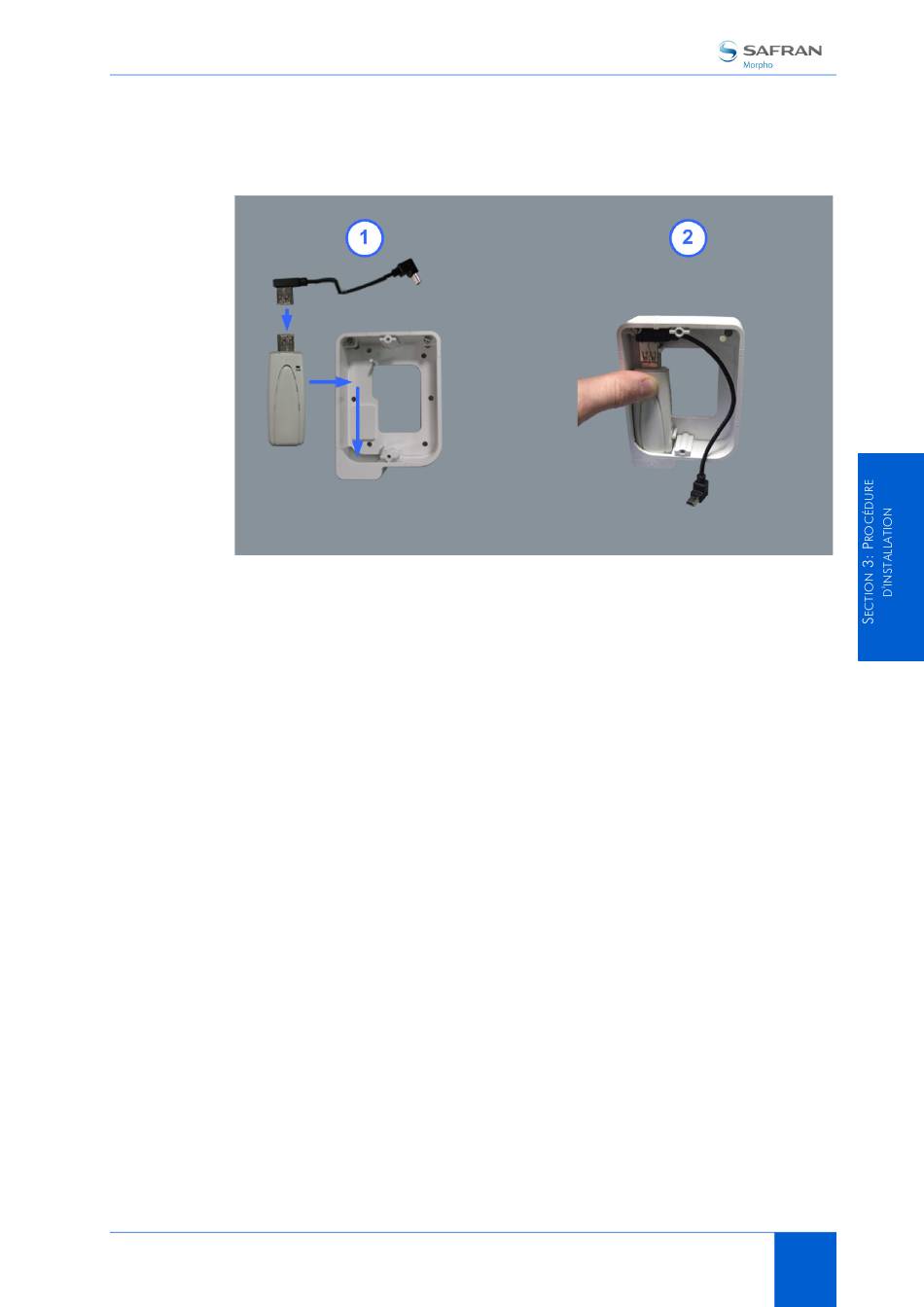

Figure 3.20: Installation de la clé Wi-Fi™
6. Brancher les câbles nécessaires sur les connecteurs borniers selon la
Section 4 ; puis brancher les connecteurs borniers sur le terminal (6 sur la
Figure 2.3).
7. Brancher le câble USB dans le port mini-USB du terminal (4 sur la
Figure 2.3).
8. Rapprocher le corps du terminal de l'entretoise d'assemblage, avec les trous
de montage du terminal (2 sur la Figure 2.3) face aux trous de fixation sur
l'entretoise d'assemblage.
2011
ARS
Section 3: Procédure d'installation
33
