3. PANNEAU DE COMMANDE & UTILISATION GENERALE
3.1 Panneau de commande
AVERTISSEMENT
La consigne numérique de fréquence a été réglée sur 5.00 Hz en usine. Cela signifie qu'il n'est
pas nécessaire d'entrer une consigne de fréquence au moyen du bouton ∆ ou via le paramètre
P005 afin de vérifier si le moteur tourne après une instruction MARCHE.
Tous les réglages doivent uniquement être réalisés par du personnel qualifié en tenant compte
des consignes de sécurité et des marques d'avertissement.
Les valeurs des paramètres sont entrées au moyen des trois boutons de paramétrage (P, ∆ et ∇) en face
avant sur la panneau de commande du variateur. Les numéros et les valeurs des paramètres sont indiqués
par l'afficheur DEL à quatre positions.
Appuyer sur ce bouton lorsque le variateur est arrêté provoque la mise en marche et la montée en fréquence
jusqu'à la valeur spécifiée. Le variateur est coupé dès que l'on relâche le bouton. Appuyer sur ce bouton
lorsque le variateur est en marche n'a aucun effet. L'action de ce bouton est inhibée si P123 = 0.
Jog
Permet de démarrer le variateur. L'action de ce bouton est inhibée si P121 = 0.
Permet de couper le variateur.
Afficheur DEL
Affiche la fréquence (par défaut), les numéros et valeurs des paramètres (lorsque P est enfoncé) ou des
codes d'erreur.
Permet de changer le sens de rotation du moteur. L'afficheur indique le fonctionnement en marche arrière
(REVERSE) en affichant un signe "-" (valeurs <100) ou en faisant clignoter le point décimal (valeurs > 100).
L'action de ce bouton est inhibée si P122 = 0
Permet d'AUGMENTER la fréquence. Utilisé pour incrémenter les numéros et valeurs des paramètres
pendant la procédure de paramétrage. L'action de ce bouton est inhibée si P124 = 0.
Permet de DIMINUER la fréquence. Utilisé pour décrémenter les numéros et valeurs des paramètres pendant
la procédure de paramétrage. L'action de ce bouton est inhibée si P124 = 0.
Permet d'accéder aux paramètres. L'action de ce bouton est inhibée si P051 - P053 = 14 avec des entrées
numériques.
P

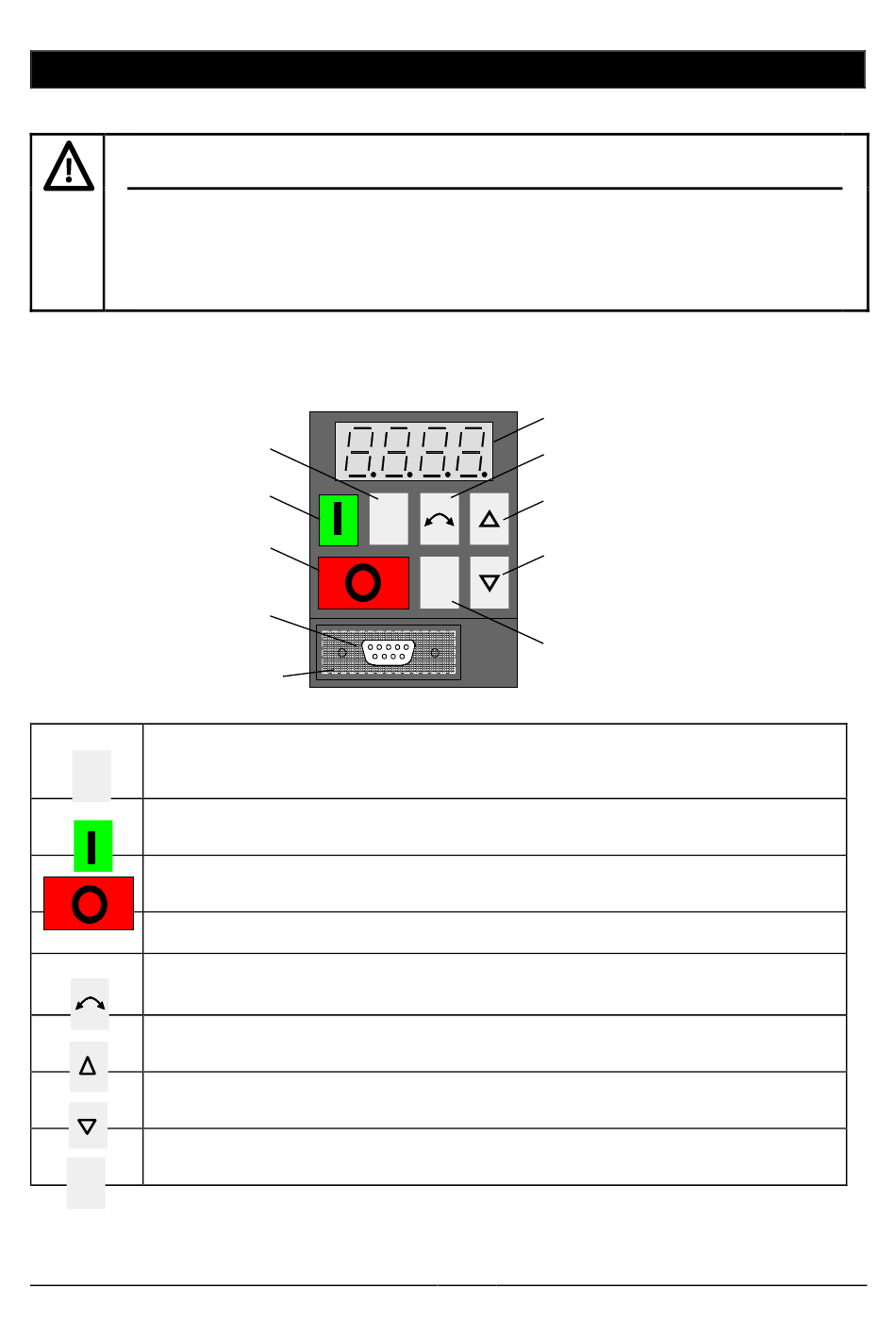

Figure 9: Panneau en face avant
BU 5100/97 F
01.03.00
3. PANNEAU DE COMMANDE & UTILISATION GENERALE
Bouton
Marche par
à-coups
Bouton
Marche
Jog
Bouton
Arrêt
Interface
RS485
Cache
amovible
Afficheur DEL
Bouton
d'inversion de marche
Augmenter la
fréquence
Diminuer la
fréquence
P
Bouton de
paramétrage
14
NORDAC compact basic
