INSTALLATION DU MONITEUR

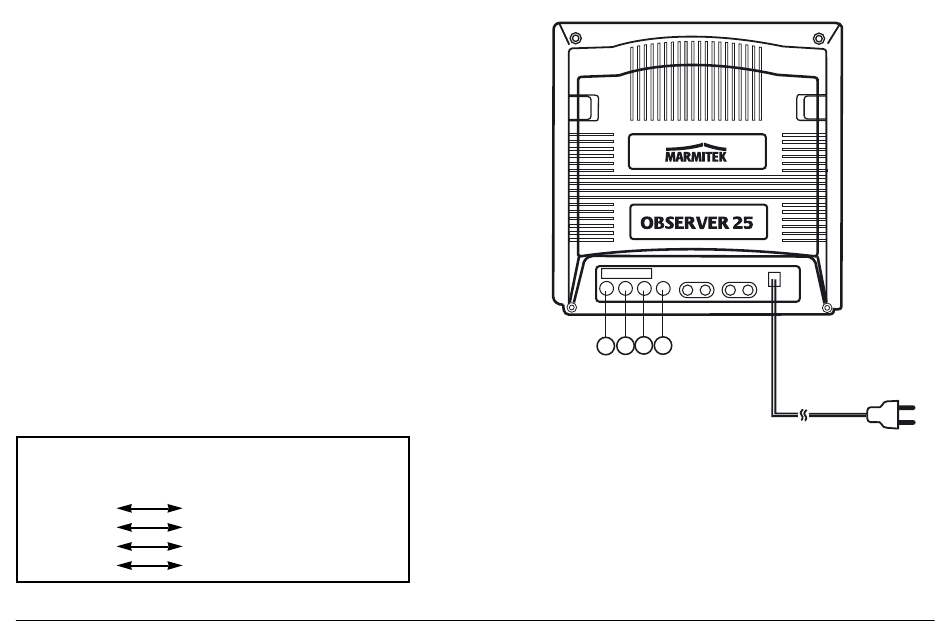

Raccordements pour 1-4 caméras
Le câble 'plug&play' fourni avec le système vous permet de raccorder la caméra
sur le moniteur conformément à l'illustration.
Placez la fiche mâle dans une prise de courant de 230V.
Mettez le moniteur sous tension en appuyant sur le bouton vert.
1. Point de raccordement Caméra 1
Raccordez la caméra 1 sur ce point de raccordement
2. Point de raccordement Caméra 2
Raccordez la caméra 2 sur ce point de raccordement
3. Point de raccordement Caméra 3
Raccordez la caméra 3 sur ce point de raccordement
4. Point de raccordement Caméra 4
Raccordez la caméra 4 sur ce point de raccordement
RACCORDEMENTS AUDIO/VIDÉO
Raccordez votre magnétoscope ou votre magnétoscope image par image de la façon suivante :
Moniteur
Magnétoscope
magnétoscope image par image
Video OUT
Video IN
Audio OUT
Audio IN
Video IN
Video OUT
Audio IN
Audio OUT
Attention : le câble dont vous avez besoin pour ce raccordement n'est pas fourni avec l'appareil. Pour ce faire, vous devez utiliser un 'câble coaxial tulipe'.
44
C1
C2
C3
C4
1 2 3 4
Câble d'alimentation
