Détecteur RD8100
1
2
6
10
23 19 17 18 19
20
21
22
24
25
26 27 28 29 30 31 32
8
3
4
9
7
5
13
11
12
13 14 15
36
GPS actif, recherche de verrouillage satellite
37
Satellite GPS verrouillé
38
3-5 satellites affichés
39
35
6-8 satellites affichés
34
9-11 satellites affichés
12 satellites ou plus affichés
33
124

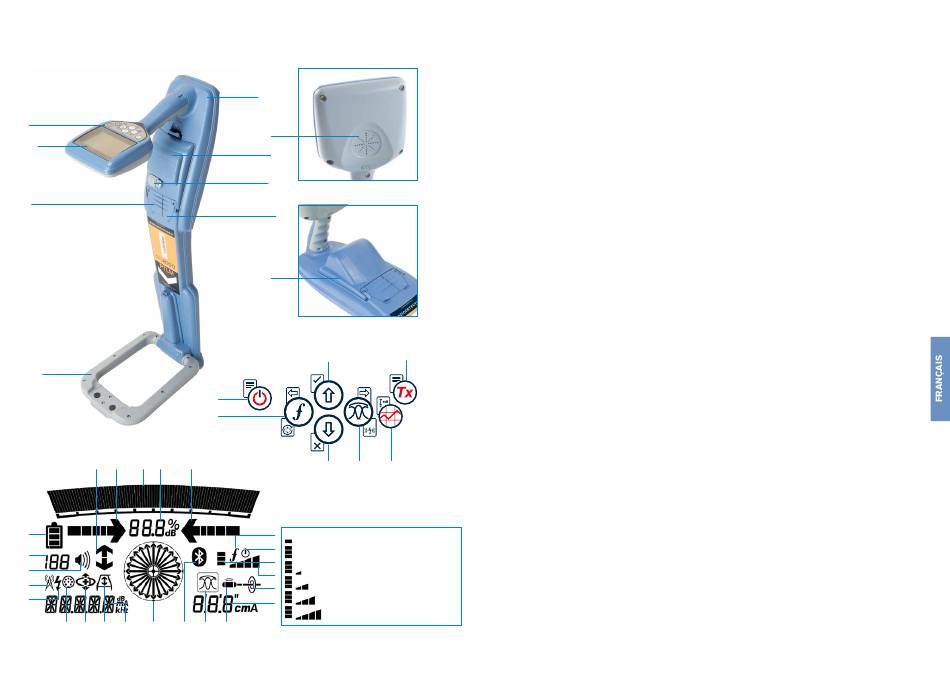

Caractéristiques du
récepteur
1. Clavier.
2. Écran LCD avec rétroéclairage
automatique.
3. Haut-parleur.
4. Batterie et Port USB
(dans le compartiment de batterie)
5. Bloc de piles alcaline en option
6. Prise accessoires.
7. Prise casque.
8. Antenne du module Bluetooth
9. Prise pour le chargement de la batterie
(bloc Li-Ion)
10. Antenne de détection des marqueurs.
Console du récepteur
11. Touche Marche/Arrêt.
12. Touche fréquence/ marqueur.
16
13. Flèches haut/bas.
14. Touche Antenne. Avec l'antenne
repliée, bascule entre différents
modes. Avec l'antenne déployée,
active les modes marqueur et combiné
(marqueur/ligne).
15. Touche de mesure.
16. Touche générateur.
Icônes de l'écran du
récepteur
17. Barre graph qui indique le niveau du
signal de réception avec un marqueur
qui indique la réponse maximum.
18. Pourcentage du signal reçu.
19. Flèches d'orientation en mode nul /
proportionnel.
20. Niveau de charge des batteries.
21. Valeur de sensibilité / numéro du journal.
22. Volume.
23. Flèches Sens du Courant.
24. Icône Mode radio.
25. Icône Mode puissance (50hZ).
26. Icône Accessoire / mesure.
27. Icône Mode CD.
28. Icône Cadre A.
29. Relevé fréquence / type de marqueur /
courant / menu.
® .
30. Indicateur Boussole / Marqueur :
indique la direction du réseau localisé
par rapport au récepteur. Également
utilisé comme indication graphique
pour le mode Marqueur actif.
31. Icône État Bluetooth :
Une icône clignotante signifie que
l'appairage est en cours. L'icône fixe
indique qu'une connexion est active.
32. Icône mode de réception :
Indique la sélection du mode de
réception : Crête / Nul / Crête large /
Crête+ /Guidage.
™
33. Icône Sonde : indique qu'une source
de signal de sonde est sélectionnée.
34. Relevé de profondeur.
35. Icône Ligne : indique qu'une source de
signal mode ligne est sélectionnée.
36. État de communication de générateur
- confirme que la communication iLOC
est réussie ™ .
37. Indicateur de veille du générateur.
Récepteurs équipés d'un GPS
uniquement :
38. État du GPS.
39. Qualité du signal GPS.
