Etape 4: Connecter les nappes de connexion, les fils du
boîtier, et l'alimentation

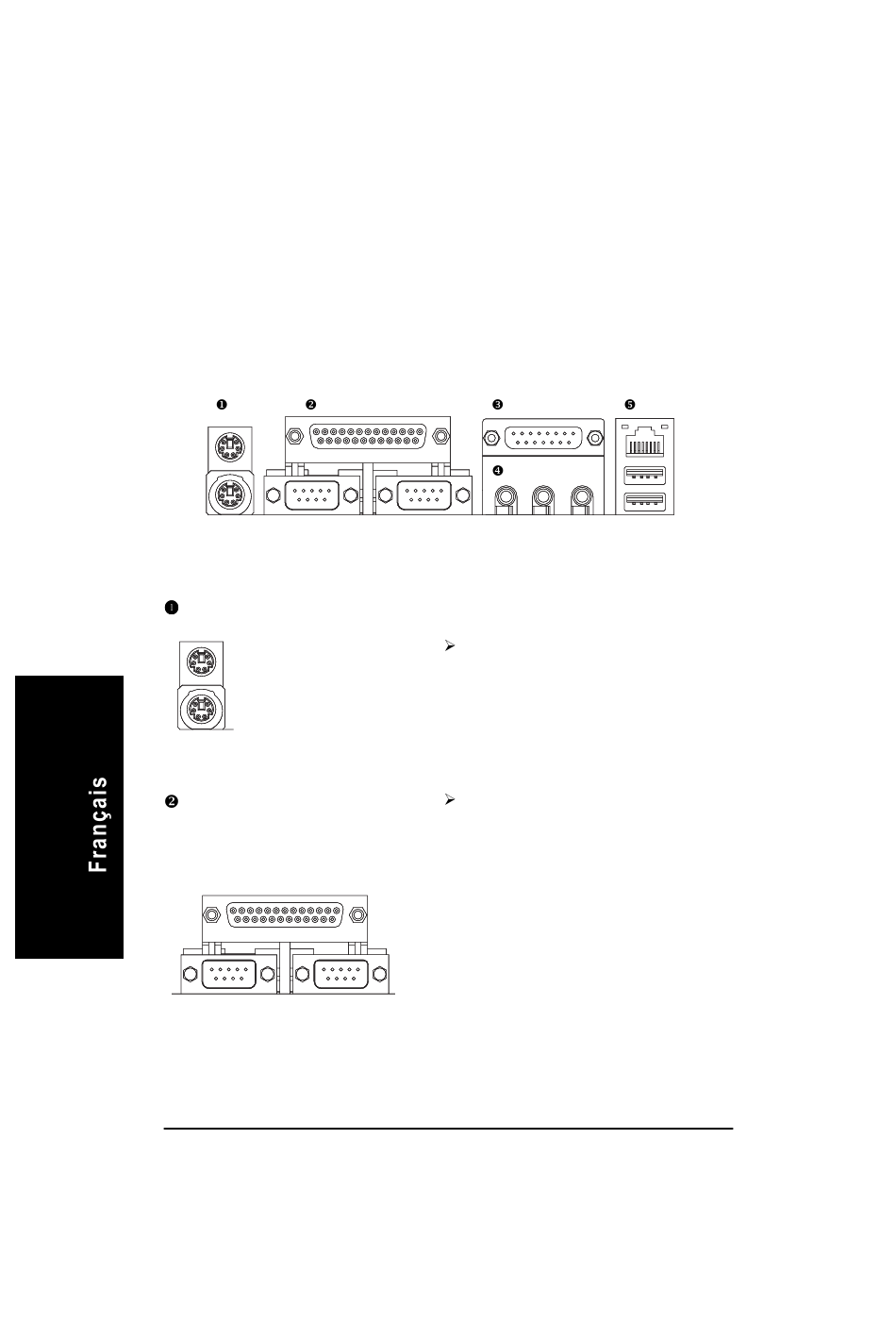

Etape 4-1 : Présentation des E/S du Panneau Arrière
Connecteurs Clavier PS/2 et Souris PS/2
Connecteur Souris PS/2
(6 broches Femelle)
Connecteur Clavier PS/2
(6 broches Femelle)
Port Parallèle et Ports Série
(COMA/COMB)
Port Parallèle
(25 broches Femelle)
COMB
COMA
Ports Série (9 broches Mâle)
Carte mère GA-8PE800 Ultra / Pro
Ces connecteurs acceptent les souris et claviers
PS/2 standard.
Ce connecteur accepte 2 ports COM standard
et 1 port Parallèle. Des périphériques comme des
imprimantes peuvent être connectés sur le port
Parallèle; une souris, un modem etc peuvent être
connectés sur les ports Série.
- 16 -
