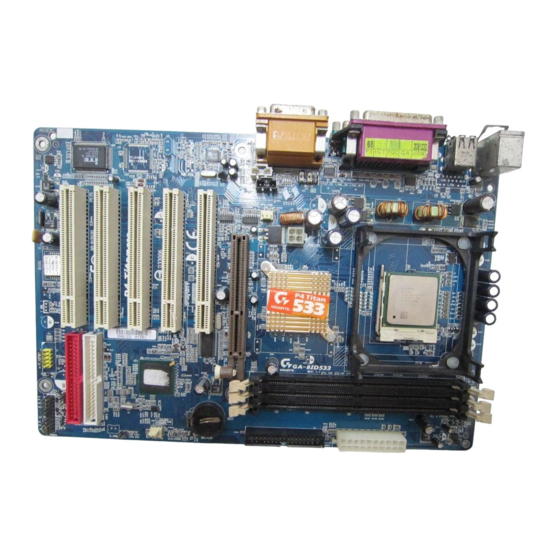

Carte mère GA-8ID533
avec SDRAM P4 Titan
MANUEL UTILISATEUR
Carte mère pour processeur Pentium
4
®
Rév. 1001

Publicité

Table des Matières
loading

Sommaire des Matières pour Gigabyte GA-8ID533

  • Page 1 Carte mère GA-8ID533 avec SDRAM P4 Titan MANUEL UTILISATEUR Carte mère pour processeur Pentium ® Rév. 1001...
  • Page 2: Table Des Matières

    AVERTISSEMENT! .................. 3 Chapitre 1 Introduction ................4 Résumé des caractéristiques ..............4 Schéma de la carte mère GA-8ID533 ............6 Chapitre 2 Procédure d’Installation Matérielle ........7 Etape 1: Installer le microprocesseur (CPU) ..........8 Etape1-1: Installation du CPU ..................8 Etape1-2: Installation du dissipateur thermique du CPU ..........
  • Page 3: Liste De Vérification Des Éléments

    Liste de vérification des éléments Carte mère GA-8ID533 Manuel Utilisateur GA-8ID533 Câble IDE x 1/ Câble lecteur de disquette x 1 Guide d’Installation Rapide du PC CD pilotes et utilitaires (IUCD) de la carte mère Câble 2 Ports USB x 1 Protection E/S Câble 4 Ports USB x 1...
  • Page 4: Chapitre 1 Introduction

    4 x USB 1.1 (2 par câble) 1 connecteur Audio en façade Son Intégré CODEC Sigmatel AC97 Ports Entrée ligne/Sortie Ligne/Entrée Mic/Entrée Aux/Entrée CD/ Jeux Connecteur PS/2 Interfaces Clavier et Souris PS/2 A suivre..Carte mère GA-8ID533 - 4 -...
  • Page 5 BIOS BIOS AWARD, 2Mbit FWH Accepte le Q-Flash Caractéristiques Mise en marche par Mot de Passe sur Clavier PS/2 supplémentaires Mise en marche par souris PS/2 STR(Suspend-To-RAM) Reprise CA Réveil depuis S3 par Clavier/Souris USB Accepte l’@BIOS Accepte l’EasyTune 4 Overclocking Overclocking (CPU/SDRAM/AGP) par le BIOS Sans cavaliers...
  • Page 6: Schéma De La Carte Mère Ga-8Id533

    Schéma de la Carte Mère GA-8ID533 KB_MS SOCKET478 845S F_AUDIO ATX_12V CPU_FAN BATTERY PCI1 CODEC PCI2 SYS _FAN PCI3 ICH2 P4 Titan 533 PCI4 IDE2 PCI5 ITE8702 IDE1 PWR_LED F_PANEL F_USB1 BIOS Carte mère GA-8ID533 - 6 -...
  • Page 7: Chapitre 2 Procédure D'installation Matérielle

    Chapitre 2 Procédure d’Installation Matérielle Pour installer votre ordinateur, vous devrez suivre les étapes suivantes : Etape 1- Installer le microprocesseur (CPU) Etape 2- Installer les modules de mémoire Etape 3- Installer les cartes d’extension Etape 4- Connecter les nappes, les fils du boîtier et d’alimentation Etape 5- Configurer le BIOS Etape 6- Installer les outils logiciels de support Etape 4...
  • Page 8: Etape 1: Installer Le Microprocesseur (Cpu)

    Veuillez vous assurer que le type de CPU est accepté par la carte mère. Si vous ne faites pas correspondre correctement la broche 1 du support CPU et l’angle coupé du CPU, cela provoquera une mauvaise installation. Veuillez modifier l’orientation de l’insertion. Carte mère GA-8ID533 - 8 -...
  • Page 9: Etape1-2: Installation Du Dissipateur Thermique Du Cpu

    Etape 1-2: Installation du dissipateur thermique du CPU 2. Accrochez l’autre extrémité de la 1. Accrochez tout d’abord une bride au support du CPU. extrémité de la bride du dissipateur au support du CPU. Veuillez utiliser des ventilateurs reconnus par Intel. Nous vous recommandons d’utiliser le ruban thermique pour permettre une meilleure conduction thermique entre le microprocesseur et le dissipateur(Le système de refroidissement du CPU peut rester collé...
  • Page 10: Etape 2: Installer Les Modules De Mémoire

    Lorsque la DEL STR/DIMM est ALLUMEE, ne retirez/installez pas de module SDRAM d’un support. Veuillez bien remarquer qu’un module DIMM ne peut s’insérer que dans une seule direction en raison de deux encoches. Une mauvaise orientation provoquera une installation incorrecte. Veuillez modifier l’orientation d’insertion. Carte mère GA-8ID533 - 10 -...
  • Page 11: Etape 3: Installer Les Cartes D'extension

    Etape 3: Installer les Cartes d’Extension 1. Lisez les documents contenant les instructions sur les cartes d’extension avant de les installer dans les slots d’extension de l’ordinateur. 2. Soulevez le couvercle du châssis puis retirez les vis et le cache du slot de l’ordinateur. 3.
  • Page 12: Etape 4: Connecter Les Nappes, Les Fils Du Boîtier Et D'alimentation

    USB, veuillez contacter le fournisseur de votre système d’exploitation pour un éventuel patch, ou une mise à jour du pilote. Pour plus d’informations veuillez contacter le fournisseur de votre système d’exploitation ou de vos périphériques. Carte mère GA-8ID533 - 12 -...
  • Page 13: Connecteurs Audio

    Port Parallèle et Ports Série (COMA/COMB) Port Parallèle (25 broches Femelle) Ce connecteur accepte deux ports COM stan- dards et un port Parallèle. Des périphériques comme des imprimantes peuvent être connectés sur le port Parallèle ; une souris et un modem etc peuvent être connectés sur les ports Série.
  • Page 14: Etape4-2: Présentation Des Connecteurs & Cavaliers

    Etape 4-2: Présentation des Connecteurs & Cavaliers 1) CPU_FAN 9) BATTERY 2) SYS_FAN 10) F_AUDIO 3) ATX_12V 11) CD_IN 4) ATX 12) AUX_IN 5) IDE1/IDE2 13) F_USB1 6) FDD 14) CI 7) PWR_LED 8) F_PANEL Carte mère GA-8ID533 - 14 -...
  • Page 15 1 ) CPU_FAN (Connecteur du Ventilateur Veuillez remarquer qu’une installation correcte du CPU) du ventilateur du CPU est indispensable pour éviter au CPU de fonctionner dans des condi- Sens tions anormales ou d’être endommagé à cause +12V/Contrôle MASSE d’une surchauffe. Le connecteur du ventilateur du CPU accepte un courant maximum atteignant 600 mA.
  • Page 16 à l’arrêt. Il clignotera lorsque le système passe en mode Suspendu. Si vous utilisez un voyant à double couleur, le voyant d’alimentation prendra une autre couleur. Carte mère GA-8ID533 - 16 -...
  • Page 17 8 ) F_PANEL (Panneau Frontal - 2x10 broches) GN (Interrupteur Vert) Ouvert: Fonctionnement Normal Fermé: Passage en mode Ecologique GD (DEL Verte) Broche 1: anode DEL (+) Broche 2: cathode DEL (-) HD (DEL d’activité du disque dur IDE ) Broche 1: anode DEL (+) Broche 2: cathode DEL (-) SPK (Connecteur Haut-Parleur)
  • Page 18 Veuillez contacter le fournisseur le plus proche de chez vous pour obtenir un câble USB Dy+ USB Dy- MASSE USB optionnel pour panneau frontal. Alimentation Over Courant Alimentation MASSE USB Dx- USB Dx+ Carte mère GA-8ID533 - 18 -...
  • Page 19 14 ) CI (Boîtier Ouvert) Ce connecteur de 2 broches permet à votre système d’activer ou de désactiver l’item “Ouverture boîtier” dans le BIOS, si le boîtier du MASSE système est ouvert. Signal - 19 - Procédure d’Installation Matérielle...
  • Page 20 Carte mère GA-8ID533 - 20 -...
  • Page 21 - 21 - Procédure d’Installation Matérielle...
  • Page 22 Carte mère GA-8ID533 - 22 -...
