Etape 2: Installer les modules de mémoire
Avant d'installer les modules de mémoire, respectez les consignes suivantes :
Lorsque la DEL de DIMM s'allume, n'installez pas et ne retirez pas la DIMM de son
emplacement.
Veuillez bien noter qu'un module DIMM ne peut s'insérer que dans une seule direction en
raison de l'encoche. Une mauvaise orientation provoquera une installation incorrecte.
Veuillez modifier l'orientation d'insertion.

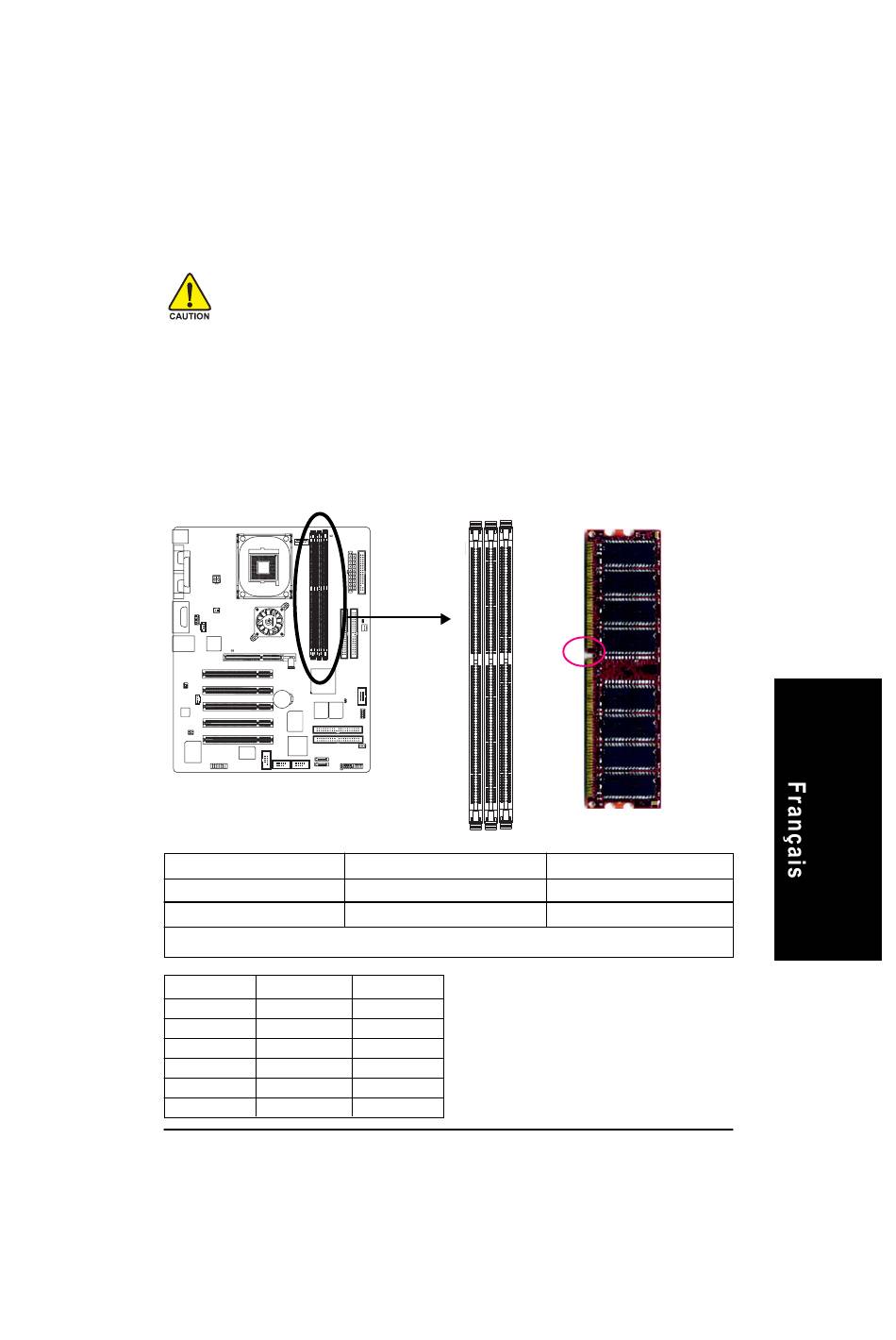

La carte mère possède 3 emplacements DIMM (dual inline memory module), mais elle peut uniquement
supporter un maximum de 4 banques de mémoire DDR. L'emplacement DDR 1 utilise 2 banques, alors
que les emplacements DDR 2&3 partagent les 2 banques restantes. Veuillez vous référer aux tableaux
ci-dessous pour connaître les configurations de mémoire supportées. Le BIOS détectera automatiquement
le type et la taille de mémoire. Pour installer le module de mémoire, poussez-le simplement verticalement
dans l'emplacement DIMM. Le module DIMM ne peut s'insérer que dans une seule direction en raison
de l'encoche. La taille des mémoires peut varier en fonction des emplacements.
Types de DIMM DDR Unbuffered supportés :
64 Mbit (2Mx8x4 banques)
128 Mbit(2Mx16x4 banques)
512 Mbit(16Mx8x4 banques)
Mémoire Système Totale (Max2GB)
DDR1 DDR2
S S
D S
D D
D X
S D
S X
Encoche
64 Mbit (1Mx16x4 banques)
256 Mbit(8Mx8x4 banques)
512 Mbit(8Mx16x4 banques)
DDR3
D:DIMM Double-face S:DIMM Simple face
S
X:Non utilisable
S
X
D
X
D
- 13 -
DDR
128 Mbit(4Mx8x4 banques)
256 Mbit(4Mx16x4 banques)
Procédure d'Installation Matérielle
