Unité de distribution de l'alimentation
Retrait de l'unité de distribution de l'alimentation
1.
Appliquez les procédures indiquées dans la section
2.
Retirez le
cadre
avant.
3.
Retirez le capot.
4.
Retirez le
carénage de
5.
Retirez le
lecteur
optique.
6.
Retirez le
support de disque
7.
Retirez
l'ensemble de disque
8.
Retirez le
fond de panier
9.
Retirez le
bloc
d'alimentation.
10. Retirez le
panneau de
11. Retirez les
ventilateurs du
12. Retirez le
support de
ventilateur.
13. Retirez les
paniers de cartes

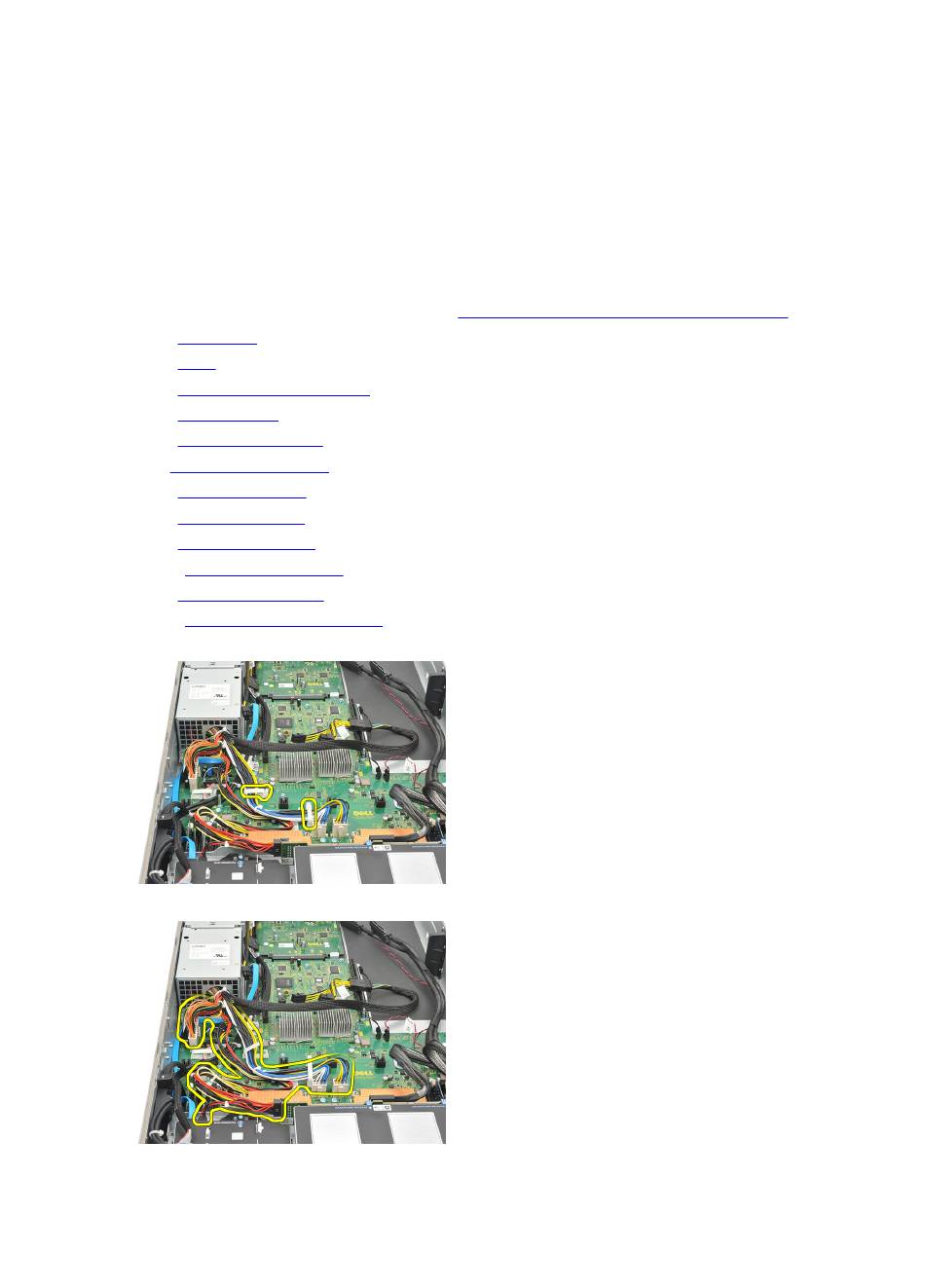

14. Libérez les clips de fixation des câbles aboutissant à l'unité de distribution de l'alimentation.
15. Débranchez le connecteur d'alimentation de la CPU 1, de la CPU 2, du fond de panier SAS et du lecteur optique.
16. Désacheminez les câbles d'alimentation de la CPU 1, de la CPU 2, du fond de panier SAS et du lecteur optique.
refroidissement.
dur.
dur.
SAS.
contrôle.
système.
d'extension.
Avant d'intervenir à l'intérieur de votre
14
ordinateur.
39
