1. Présentation

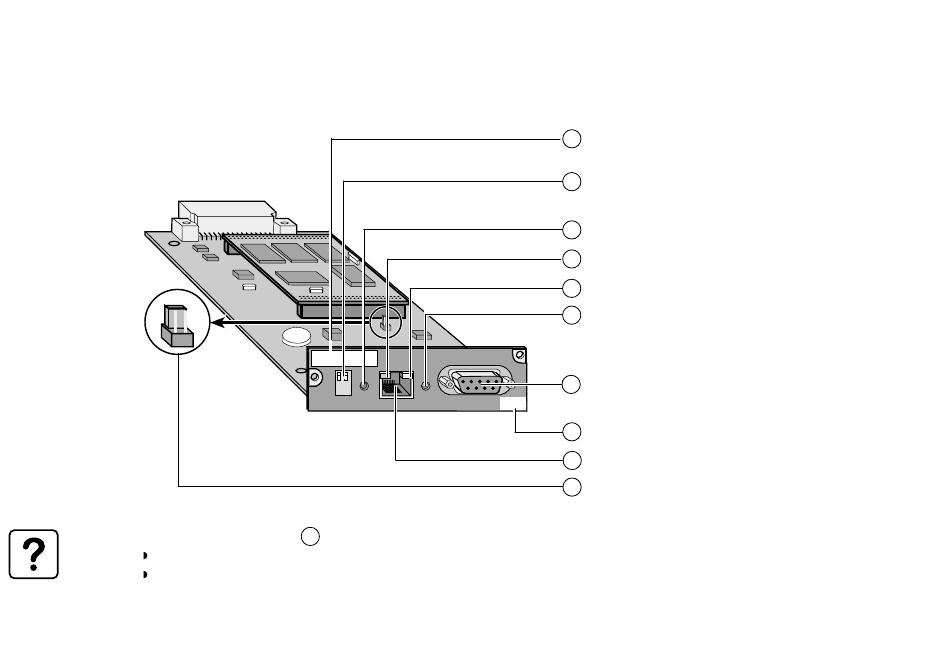

1.2 Vue d'ensemble
Network Management Card Transverse
2
4
1
3
L'étiquette d'identification 4 est constituée de 2 zones :
La zone supérieure permet l'inscription manuelle de l'adresse IP affectée à la carte.
La zone inférieure indique l'adresse Ethernet de la carte (adresse MAC).
Page 8 -
34003641FR/AD
IP=
Card Settings
MAC=00E0D8FF855E
100
10
UPS
data
Reset
1 2
ON
RS232 Download
ETHERNET
RS232
Etiquette d'identification des adresses
4
Ethernet et IP.
7
Mini Interrupteurs de configuration
(Download RS232).
8
Bouton poussoir de redémarrage (Reset).
2
Voyant vert Ethernet 100M (100).
Voyant orange Ethernet 10M (10).
3
6
Voyant témoin du traffic avec l'ASI (UPS
Data).
Port série RS232 pour Environment Sensor,
5
configuration, ou maintenance (Card
Settings RS232).
66074
9
Référence commerciale de la carte.
1
Port Ethernet 10/100BT (ETHERNET).
10
Cavalier de retour au mot de passe par
défaut.
