1.2 Vue d'ensemble

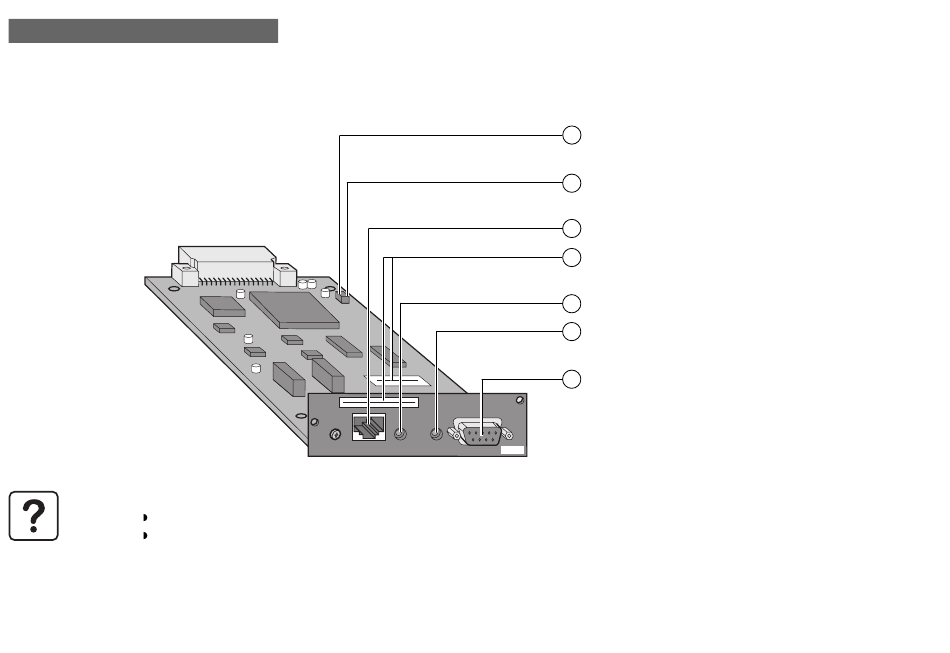

L'étiquette d'identification est constituée de 2 zones :
Zone supérieure IP : permet l'inscription de l'adresse IP affectée à la carte.
Zone inférieure MAC : adresse Ethernet de la carte (adresse MAC)
Page 8 -
51029459FR/AA
IP
IP=
Mac= 000623 00 0030
MAC
UPS
Lk/Tx
data
HTTP 10/100BT
Card Settings 66073
1
Cavalier protégeant le téléchargement du
logiciel (voir §2.1).
Cavalier de retour aux paramètres usine (voir
2
§4.8).
3
Port Ethernet (Connecteur RJ45 10/100BT).
4
Etiquettes d'identification des adresses
Ethernet et IP.
5
Voyant de diagnostic Ethernet (voir §2.2).
6
Voyant de diagnostic de la liaison avec l'ASI
(voir §2.2).
7
Port série RS232 pour configuration ou
maintenance (voir §4.1).
