Fonction

La carte d'acquisition est un élément
optionnel du module MultiSlot (voir le
manuel d'installation et d'utilisation de ce
module n° 5102919700).
Elle assure l'interface entre le bus I2C du
module MultiSlot et l'Alimentation Sans
Interruptions (ASI) à surveiller.
Elle acquiert, à l'aide du protocole de
communication U-Talk (protocole
propriétaire MGE UPS SYSTEMS) ou par
lecture de contacts secs de type Basic, un
ensemble d'informations, représentatives de
l'état de fonctionnement de l'ASI, qu'elle
transmet sur le bus I2C du module MultiSlot
dans lequel elle est insérée.

Vue d'ensemble

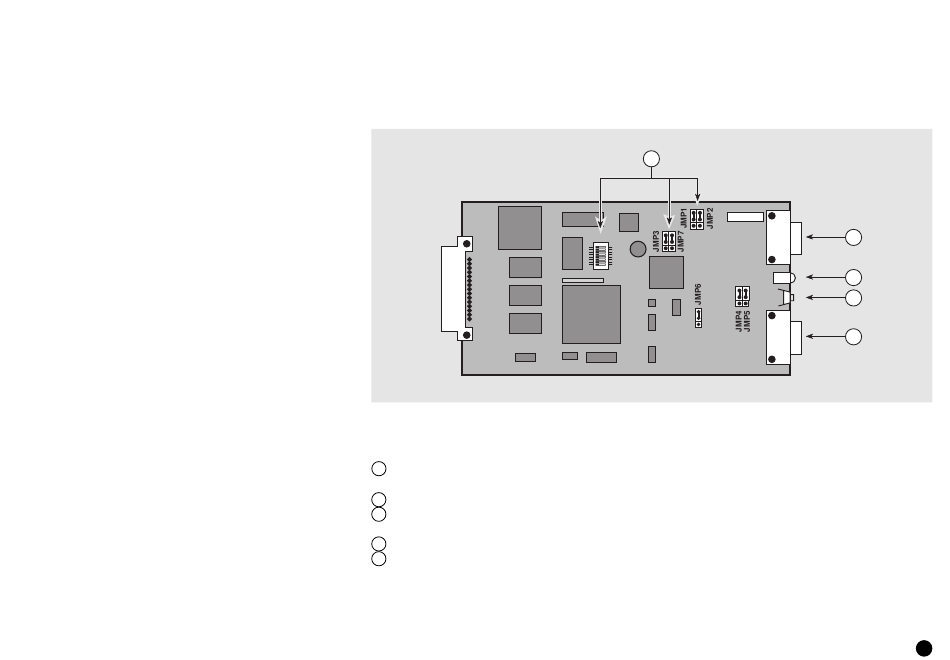

Fig. 2 : présentation de la carte d'acquisition pour module MultiSlot
Légende :
cavaliers et boîtier de configuration de la
1
carte d'acquisition,
port d'acquisition UPS U-Talk/Basic,
2
voyant vert de visualisation du
3
fonctionnement de la carte d'acquisition,
bouton poussoir de "Reset",
4
port non utilisé.
5
Les cavaliers JMP4, JMP5 et JMP6 ne sont
pas utilisés dans cette application.
