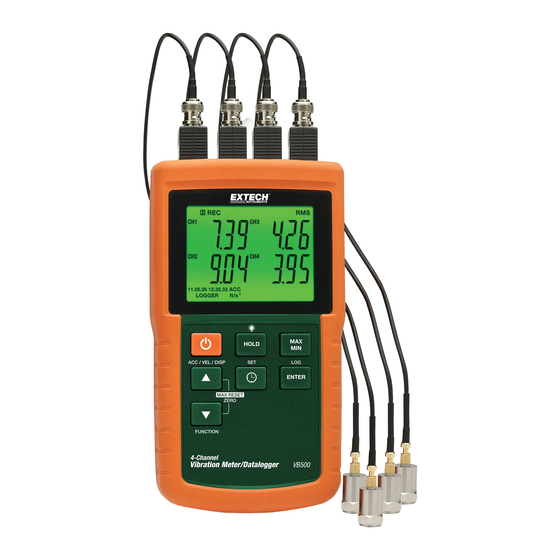

Extech Instruments VB500 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Extech Instruments Manuels
  4. Appareils de mesure
  5. VB500
  6. Manuel d'utilisation
Extech Instruments VB500 Manuel D'utilisation

Extech Instruments VB500 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

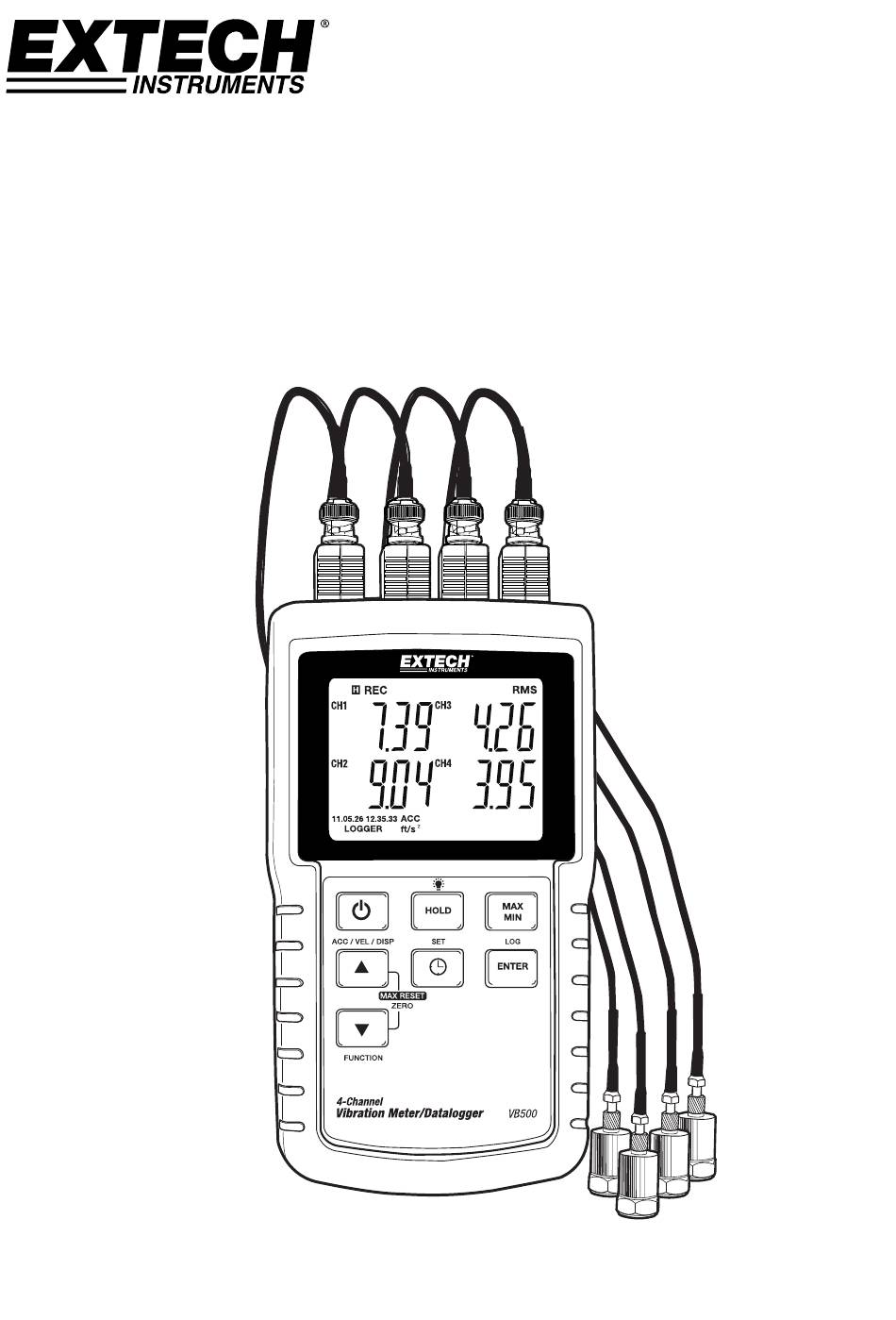

Manuel d'utilisation
Enregistreur de données vibratoires
à 4 canaux
Modèle VB500

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments VB500

Sommaire des Matières pour Extech Instruments VB500

  • Page 1 Manuel d’utilisation Enregistreur de données vibratoires à 4 canaux Modèle VB500...

  • Page 2: Description De L'appareil

    Toutes nos félicitations pour votre acquisition de l’enregistreur de données vibratoires VB500 d’Extech. Le VB500 peut afficher simultanément quatre (4) canaux de mesures de vibrations simultanées prises à partir de capteurs à distance de vibrations. Cet appareil permet d’afficher et de stocker des lectures de vibrations d’accélération, de vitesse et de déplacement.

  • Page 3: Description De L'écran

    Pouces par seconde cm/s Centimètres par seconde Millimètres inch Pouces Crête à crête Description du compartiment latéral Logement pour carte mémoire SD Prise pour adaptateur secteur 9 V Touche RESET (Réinitialisation) Prise de sortie audio AUDIO OUT VB500-fr-FR_v1.4 6/15...

  • Page 4: Mise En Route

    3 secondes après relâchement de la touche. Les unités sauvegardées deviendront les unités de mesure qui sont sélectionnées par défaut lorsque l’appareil est mis sous tension. UNITE INDICATEUR D’AFFICHAGE m/s² mm/s cm/s DISP p-p ft/s In/s (pouce/s) DISP p-p inch (pouce) VB500-fr-FR_v1.4 6/15...
  • Page 5 Pour quitter le mode MAX-MIN, appuyez et maintenez enfoncée la touche MAX-MIN pendant 3 secondes. L’appareil émet un signal sonore, les indicateurs REC-MAX-MIN s’allument, le contenu de la mémoire MAX-MIN s’efface et l‘appareil retourne au mode de fonctionnement normal. VB500-fr-FR_v1.4 6/15...

  • Page 6: Mode De Configuration

    2. Le taux d’échantillonnage peut être défini sur 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1 800 ou 3 600 secondes. 3. Utiliser les touches fléchées pour modifier les valeurs du chiffre. 4. Appuyez sur la touche ENTER pour confirmer l'entrée. VB500-fr-FR_v1.4 6/15...
  • Page 7 Appuyez à nouveau sur ENTER pour reconfirmer. L’appareil retourne au mode de fonctionnement normal à la fin du formatage. Si tel n’est pas le cas, appuyez et maintenez enfoncée la touche SET pendant 3 secondes pour quitter le mode de fonctionnement normal. VB500-fr-FR_v1.4 6/15...
  • Page 8 Après la pression sur la touche de réinitialisation, mettez l’appareil sous tension en appuyant et maintenant enfoncée la touche d’alimentation pendant 3 secondes. Si vous utilisez un adaptateur secteur, déconnectez l'adaptateur puis reconnectez-le pour allumer l'appareil. Sortie audio La sortie audio permet d’entendre la vibration sur le canal 1. VB500-fr-FR_v1.4 6/15...

  • Page 9: Enregistrement De Données

    4. Utilisez les touches fléchées▲ et ▼ pour sélectionner un des 99 emplacements de mémoire de données où enregistrer les données. 5. Pour quitter le mode d’enregistrement manuel de données, appuyez et maintenez enfoncée la touche LOG pendant 3 secondes. L’icône DATALOGGER s’éteindra. VB500-fr-FR_v1.4 6/15...
  • Page 10 (VBC01002.xls), dans lequel 30 000 autres lectures pourront être stockées. Cette méthode continue jusqu’à 99 documents, après quoi un autre dossier est créé (VBC02), dans lequel 99 autres feuilles de calcul pourront être stockées. Ce processus continue de la sorte, avec les dossiers VBC03 jusqu’à VBC10 (dernier dossier permis). VB500-fr-FR_v1.4 6/15...
  • Page 11 Cet appareil est normalement alimenté par huit (8) piles « AA » 1,5 V ; un adaptateur secteur est toutefois fourni. En cas d’utilisation de l’adaptateur, l’appareil est alimenté en permanence et la touche d’alimentation est désactivée. Raccordez l’adaptateur à la prise 9 V DC située sur le côté droit de l’appareil. VB500-fr-FR_v1.4 6/15...

  • Page 12: Caractéristiques

    Sonde avec câble et socle magnétique : 99 g (0,22 livres) Dimensions Instrument principal : 203 x 76 x 38 mm (8 x 3 x 1.5”) Sonde : Diamètre : 37 x 16 mm (0.63 x 1.45’’) Longueur du câble : 1,2 m (3.94ft) VB500-fr-FR_v1.4 6/15...

  • Page 13: Spécifications Électriques

    Point de calibrage : 0,141 mm (160 Hz) Les tests de caractéristiques ci-dessus ont été effectués dans un environnement présentant une puissance de champ RF inférieure à 3 V/M, une fréquence inférieure à 30 MHz uniquement et une température de 23 °C ±0,5 °C VB500-fr-FR_v1.4 6/15...

  • Page 14: Remplacement Et Mise Au Rebut Des Piles

    à des points de collecte de leur localité ou à n’importe quel point de vente de piles ! Il est interdit de les jeter avec les ordures ménagères ! Copyright © 2014‐2015 FLIR Systems, Inc.  Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme  Certifié ISO‐9001  www.extech.com  VB500-fr-FR_v1.4 6/15...
