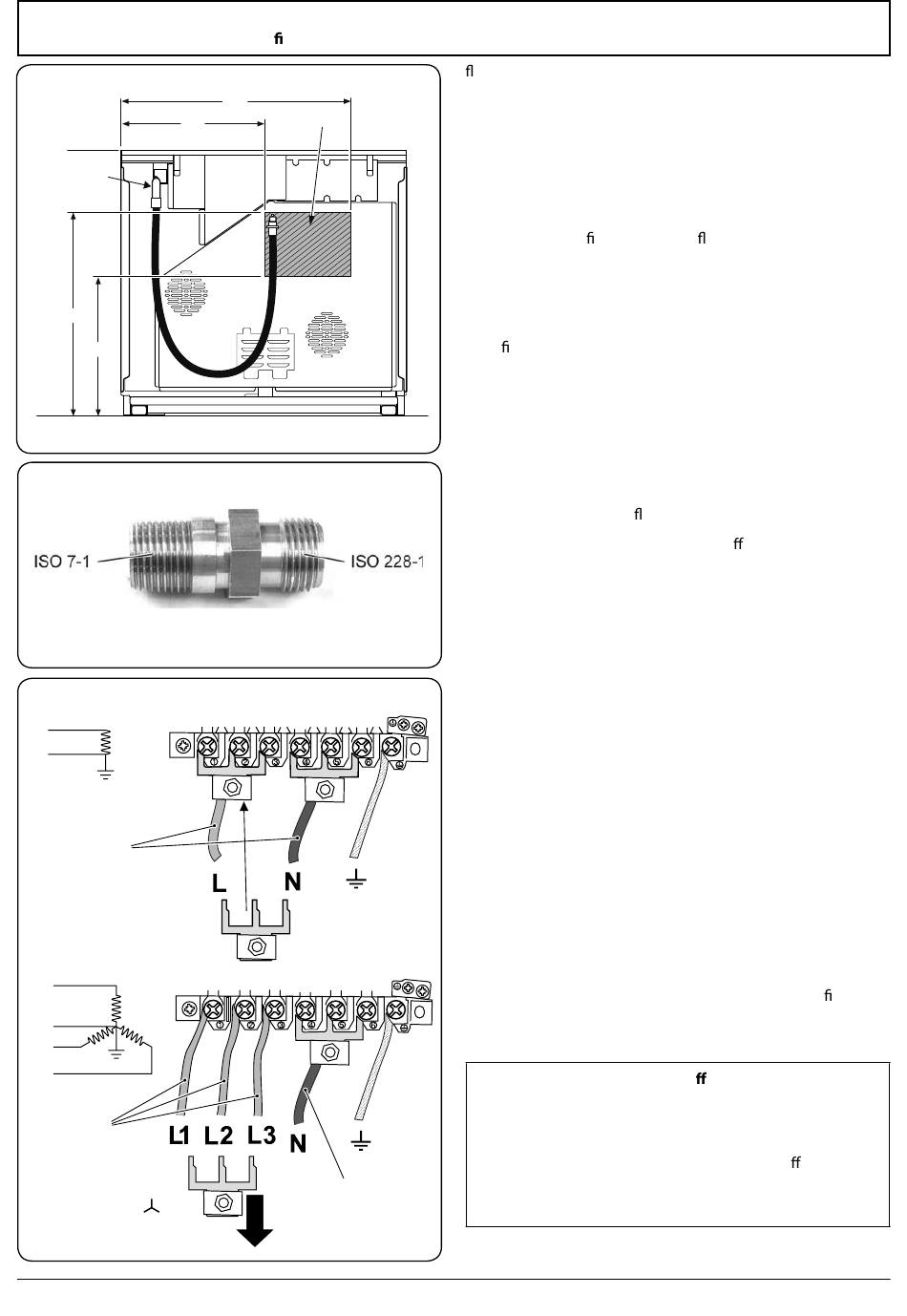

Une fois le travail terminé, véri ez que les alimentations de gaz et d'électricité sont correctement rebranchées.
Fig.7-9
500
l'admission
Gas inlet
de gaz
680
450
Toutes les dimensions en millimètre
All dimensions in millimetres
Fig.7-10
Fig.7-11
L
N
10 mm² max
ArtNo.130-0010 Electrical connections single-phase
230 V ac 50 Hz
L1
N
L3
L2
6 mm² max
3N ac
230/400 V 50 Hz
750
A
10 mm² max
INSTALLATION
exibilité quant au positionnement du raccord baïonnette et
facilite le déplacement de la cuisinière.
Montez le tuyau de façon à ce que les raccords d'admission et
de sortie soient verticaux et que le tuyau pende en forme de
«U».
Idéalement, le raccord d'alimentation domestique doit être
dans la partie ombrée 'A' indiquée (Fig.7-9).
Vissez l'extrémité letée du tuyau exible dans l'admission de
gaz.
Le raccord d'admission de la cuisinière est de type interne ISO
7-1. Si le raccordement doit être de type ISO 228-1, utilisez le
raccord d'adaptation ISO 7-1- ISO 228-1 fourni dans le kit de
modi cation (Fig.7-10).
Vissez le raccord dans l'admission de la cuisinière en serrant
à la main. A l'aide de deux outils appropriés, l'un placé au
niveau de l'admission située sur la cuisinière pour veiller à en
assurer stabilité et l'autre sur le raccord, vissez le raccord dans
l'admission.
Couple minimum 15 Nm. Couple maximum 20 Nm.
Raccordement du tuyau exible au connecteur.
Lorsque le raccordement est terminé, e ectuez un essai de
pression pour contrôler l'étanchéité de la cuisinière.
Essai de pression
La pression de gaz peut être mesurée au niveau de l'injecteur
de l'un des brûleurs centraux de la table de cuisson (non pas
au niveau du brûleur de Wok).
La pression de gaz peut être mesurée au niveau de l'injecteur
d'un des brûleurs de la table de cuisson gauche.
Retirez la tête d'un des brûleurs. Montez le manomètre sur le
gicleur. Mettez en marche un des autres brûleurs de la table
de cuisson.
Tournez et appuyez sur le bouton de commande du brûleur
avec manomètre, pour permettre l'arrivée du gaz.
Reportez-vous au badge technique pour les pressions
d'essais.
Eteignez les brûleurs. Replacez le chapeau du brûleur, en
veillant à le remonter correctement sur le corps du brûleur.
Raccordement electrique
Cet appareil doit être installé par un électricien quali é,
conformément à la réglementation en vigueur et aux
prescriptions de la compagnie d'électricité locale.
L'utilisation conjointe de votre cuisinière et d'autres
appareils domestiques peut entraîner des disjonctions
fortuites; par conséquent, nous recommandons de
protéger la cuisinière par un disjoncteur di érentiel.
EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN
24
Disjoncteurs di erentials
QUALIFIE.
