Guide de démarrage rapide
4.10 Utiliser la sonde différentielle PicoConnect 441 1:1
4.10.1 Installer votre sonde PicoConnect 441
Suivez ces instructions pour installer et commencer à utiliser votre sonde
différentielle.

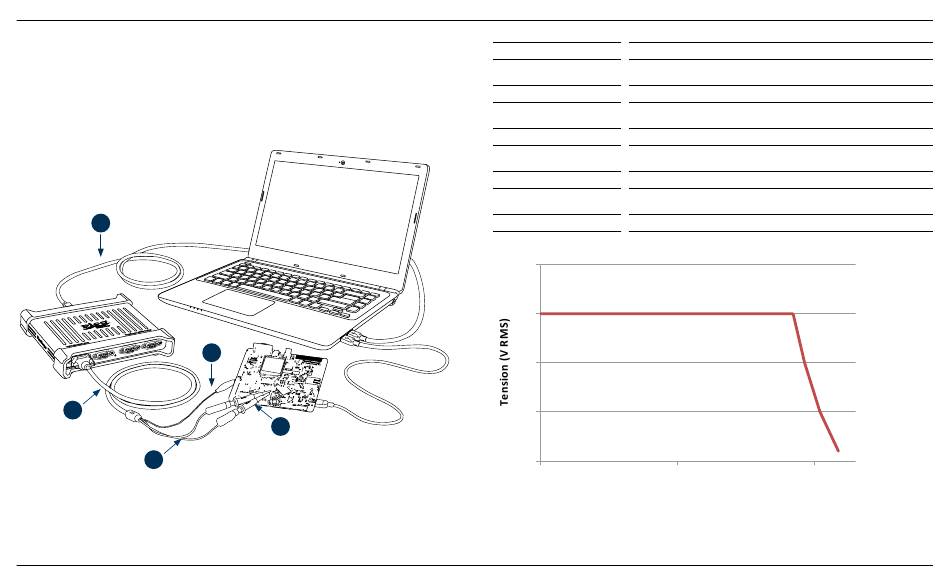

1. Branchez le connecteur D9(m) dans un canal d'entrée de l'oscilloscope
différentiel PicoScope 4444.
2. En utilisant les accessoires de sonde appropriés, connectez les fils d'entrée au
circuit testé.
e
d
b
a. Adaptateurs grippe test de 4 mm TA327 et TA328 non enveloppés
b. Fils d'entrée de la sonde PicoConnect 441
c. Fil de terre de la sonde PicoConnect 441
d. Fil de sortie de la sonde PicoConnect 441
e. Câble USB bleu Pico TA155
DO282-2
c
a
Copyright © 2017 Pico Technology Ltd. Tous droits réservés.
Oscilloscope différentiel haute résolution PicoScope 4444
4.10.2 Spécifications de la sonde PicoConnect 441
Entrée
Tension de
50 V CC, 42,4 V crête CA
fonctionnement
Tension de surcharge 100 V CC + crête CA
Prises de 4 mm, 1 rouge, 1 noire, sans blindage. Pince
Connecteur
crocodile sur écran/terre.
Sortie
D9(m) avec vis de serrage. Uniquement pour la
Connecteur
connexion à l'oscilloscope différentiel PicoScope 4444.
Généralités
Bande passante
20 MHz
(– 3 dB)
Longueur globale 1,2 m
4.10.3 Déclassement de tension d'entrée différentielle
35
30
25
20
15
100 k 1 M
Fréquence (Hz)
10 M
