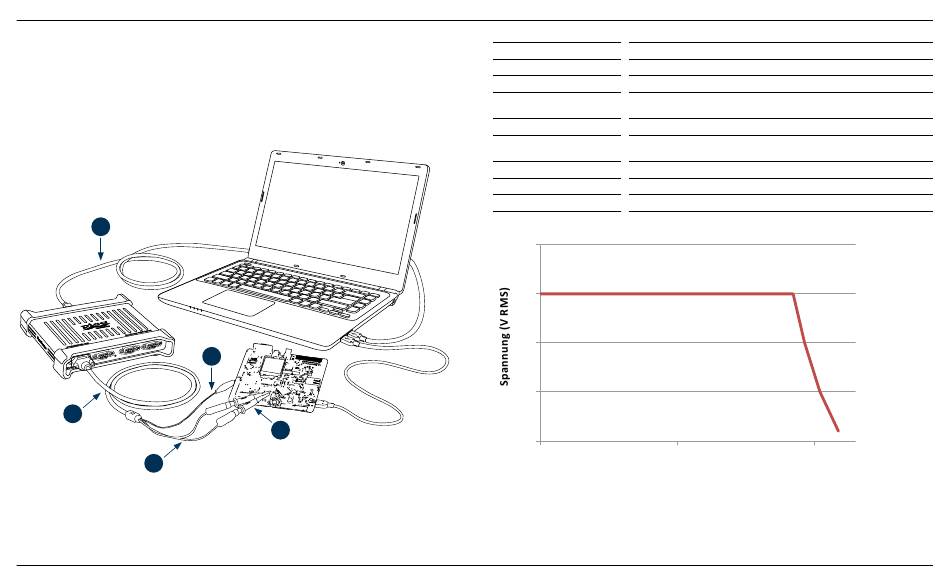

Anwendung der PicoConnect 441 1:1-Differenzialsonde

2.10.1 Installieren Ihrer PicoConnect 441-Sonde
Befolgen Sie diese Anweisungen, um Ihre Differenzialsonde zu installieren und in
Betrieb zu nehmen.
1. Schließen Sie den D9(m)-Verbinder an einen Eingangskanal des PicoScope
4444-Differenzialoszilloskops.
2. Mithilfe der entsprechend Sondenzubehörteile, schließen Sie die
Eingangsleitung an den zu testenden Schaltkreis.
e
d
b
a. TA327 und TA328 4mm Federklemmen, nicht-ummantelt
b. Eingangsleitungen der PicoConnect 441-Sonde
c. Erdungsleiter der PicoConnect 441-Sonde
d. Ausgangsleitung der PicoConnect 441-Sonde
e. TA155 Pico blaues USB-Kabel
DO282-2
c
a
Copyright © 2017 Pico Technology Ltd. Alle Rechte vorbehalten.
PicoScope 4444-Differenzialoszilloskop mit hoher Auflösung
2.10.2 Sondenspezifikationstabelle für PicoConnect 441
Eingang
Betriebsspannung 50 V DC, 42,4 V Spitzenwert AC
Überlastspannung 100 V DC + AC Spitze
1 x rot, 1 x schwarz 4 mm Stecker, nicht ummantelt
Anschluss
Krokodilklemme geschirmt/geerdet
Ausgang
D9(m) mit Schraubsicherung nur für den Anschluss an
Anschluss
das PicoScope 4444-Differezialoszilloskop
Allgemein
Bandbreite (–3 dB) 20 MHz
Gesamtlänge 1,2 m
2.10.3 Differentialeingangsspannung-Derating
35
30
25
20
15
100 k 1 M
Frequenz (Hz)
10 M
