8 Données techniques

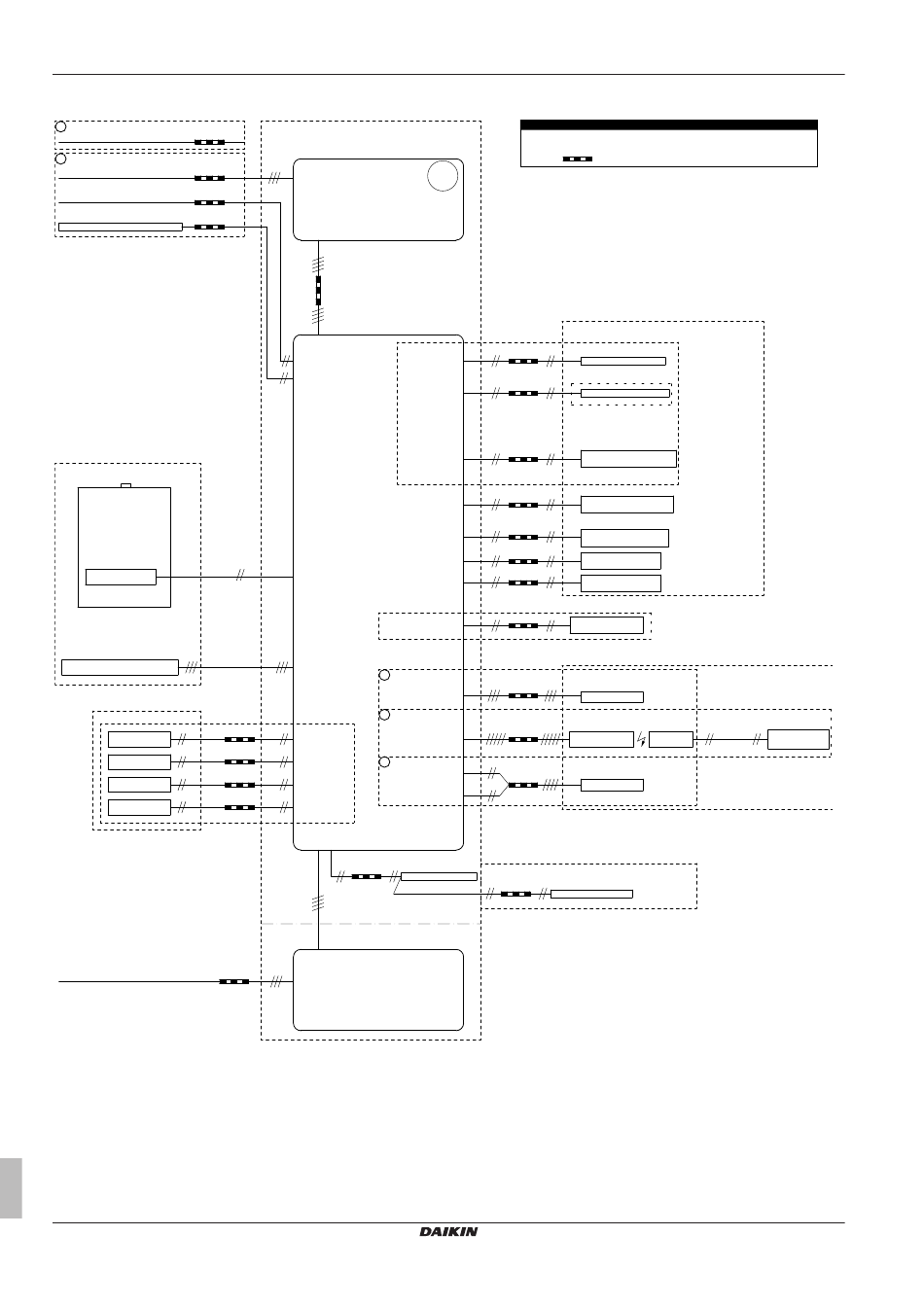

Schéma de raccordement électrique
Alimentation électrique
1 Uniquement pour les installations avec alimentation électrique normale
3 conducteurs
alimentation électrique de l'unité: 230 V + terre
1 Uniquement pour les installations avec alimentation électrique à tarif préférentiel
alimentation électrique à tarif préférentiel de l'unité:
3 conducteurs
230 V + terre
alimentation électrique à tarif normal pour l'unité
2 conducteurs
intérieure: 230 V
2 conducteurs
2x0,75
Contact d'alimentation électrique à tarif préférentiel
Pièces en option (*KHWP*)
Ballon d'eau
chaude sanitaire
R5T - thermistance
température de l'eau
Vanne 3 voies
M3S (lorsque le modèle *KHWP* est installé)
sélection eau chaude sanitaire - chauffage au sol
Équipement à fournir
2 conducteurs
Limitation électrique
de limitation électrique 1
2 conducteurs
Limitation électrique
de limitation électrique 2
2 conducteurs
Limitation électrique
de limitation électrique 3
2 conducteurs
Limitation électrique
de limitation électrique 3
3 conducteurs
alimentation électrique de l'unité: 230 V + terre
Manuel d'installation
26
Pièces standard
Unité extérieure
X1M: L-N-terre
X1M: 1-2-3
+ terre
4 conducteurs
Unité intérieure
X1M: 1-2-3
+ terre
X2M: 30-31
X5M: 3-4
Sorti e d' a cti v ati o n/de désacti v ati o n
Vanne NO: X2M: 6-7
Vanne NF: X2M: 5-7
A1P: X9A
signal
SPST: X2M: 8-9-10
230 V SPDT: X2M: 8a-9-10
2
principale: X2M: 1-2-4
secondaire: X2M: 1a-2a-4
Uniquement pour
2
*KRP1AHTA
principale: X2M: 1-2-3-4
A8P: X801M: 1-5
secondaire: X2M: 1a-2a-3-4
2x0,75
A8P: X801M: 2-5
2
2x0,75 principale: X2M: 1-4
secondaire: X2M: 1a-4
A8P: X801M: 3-5
2x0,75
A8P: X801M: 4-5
2x0,75
A1P: X39A
X5M: 1-2
Si l'interface utilisateur
2 conducteurs
est déplacée
2x0,75
A2P: interface utilisateur P1-P2
communication
4 conducteurs
Partie pompe à chaleur
Partie chaudière à gaz
X5
X2: 2-4-terre
Chaudière à gaz
Remarques:
- En cas de câble de signalisation: maintenez une distance minimale jusqu'aux câbles
d'alimentation > 5 cm
- À fournir
Équipement à fournir
Uniquement pour *KRP1HB*
A4P: Y1
2 conducteurs
X2M: 28
indication d'alarme
Sortie d'alarme 230 V
Uniquement pour l'option *KSRPS3
A4P: Y3
2 conducteurs
X2M: 29
BSK: interverrouillage solaire 1-2
Entrée solaire 230 V
A4P: Y2
2 conducteurs
Sortie d'activation/de désactivation
X2M: 29
chauffage/rafraîchissement
230 V
chauffage/rafraîchi s sement
2 conducteurs
Circulateur pour eau chaude
X2M: 34-35
sanitaire (instantanée ou ballon)
230 V
Vanne 2 voies
2 conducteurs
M2S (unités *HYHBX*) pour le
mode de rafraîchissement
230 V
2 conducteurs
Compteur électrique
X5M: 7-8
entrée d'impulsions
signal
2 conducteurs
X5M: 9-10 Compteur de gaz
entrée d'impulsions
signal
Uniquement pour KRCS01-1 ou EKRSCA1
2 conducteurs
thermistance externe
X5M: 5-6
(intérieure ou extérieure)
signal
Thermostat d'ambiance externe / Convecteur de la pompe à chaleur
(zone principale et/ou secondaire)
Uniquement pour *KRTW
3 conducteurs pour le fonctionnement R/C
2 conducteurs pour le fonctionnement chaud seul (thermostat d'ambiance câblé)
A3P: X1M: C-com-H
230 V
Uniquement pour *KRTR
5 conducteurs pour le fonctionnement R/C
(thermostat d'ambiance sans fil)
4 conducteurs pour le fonctionnement chaud seul
A4P: X1M: H-C-com
X2M: L-N
230 V
Uniquement pour
(convecteur de la pompe à chaleur)
4 conducteurs
X11M: 3-4-5-6
230 V
X2M: 32-33
Uniquement pour *KRCBL*
2 conducteurs
2x0,75
A2P: interface utilisateur P1-P2
communication
Pompe à chaleur hybride Daikin Altherma hybrid – module de la
Remarque: en cas de sortie transistor,
vérifiez le testeur de polarité
Remarque: en cas de sortie transistor,
vérifiez le testeur de polarité
Pièce en option
Uniquement
2 conducteurs
pour *KRTETS
(3 m inclus)
R2T
A3P: X1M: 1-3
Capteur externe
(sol ou ambiant)
signal
Pièce en option
3D082242-1
EHYHBH05AAV3* + EHYHBH/X08AAV3*
pompe à chaleur
4P349587-1E – 2016.02
