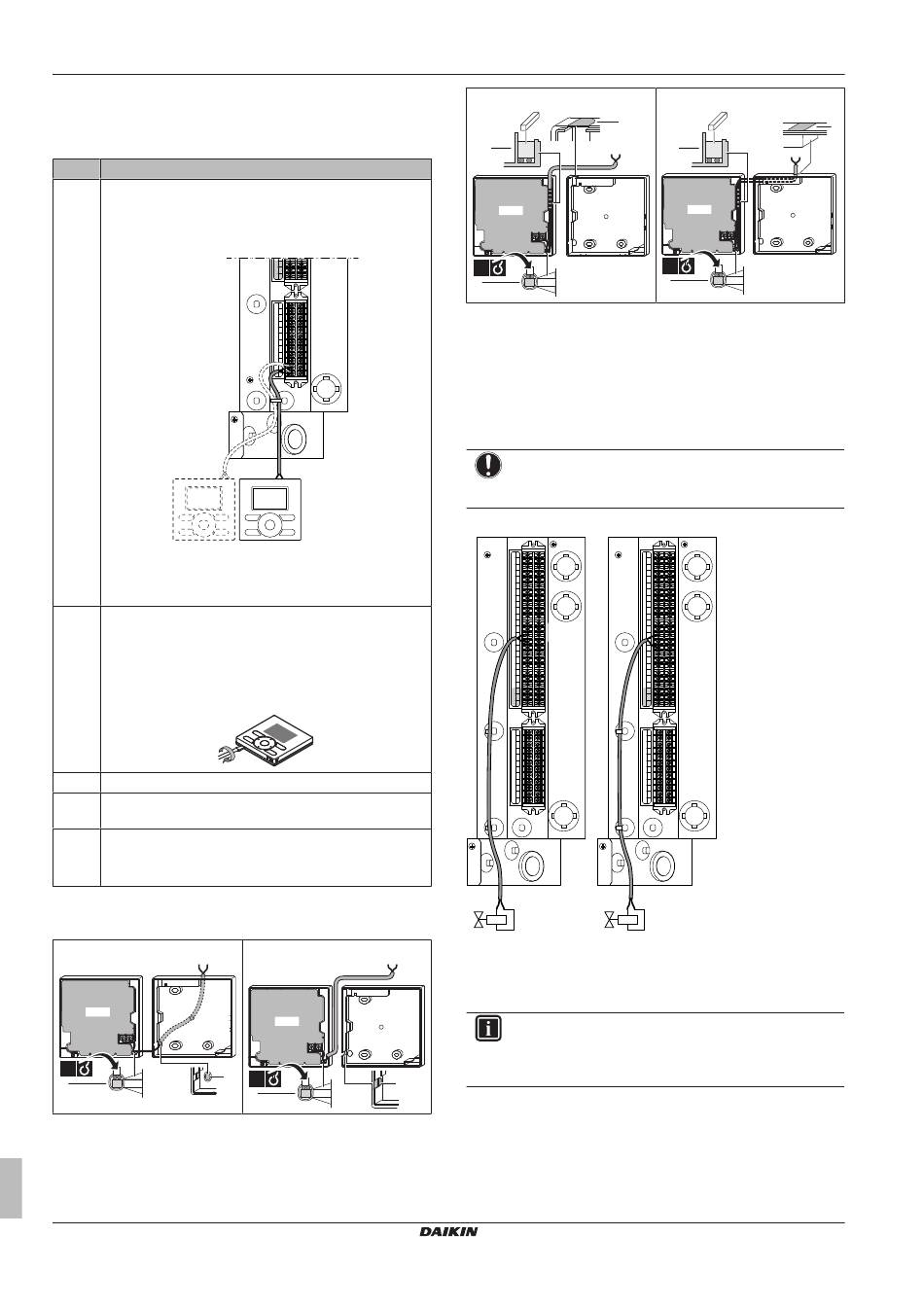

4 Installation
▪ Si vous utilisez 2 interfaces utilisateur, vous pouvez installer 1
interface utilisateur sur l'unité intérieure (pour le contrôle à
proximité de l'unité intérieure) et 1 interface utilisateur dans la
pièce (utilisée en tant que thermostat d'ambiance).
#
1 Raccordez le câble de l'interface utilisateur à l'unité
intérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
b
a Interface utilisateur principale
b Interface utilisateur en option
2 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
3 Fixez la plaque murale de l'interface utilisateur au mur.
4 Procédez au raccordement indiqué dans l'illustration 4A,
4B, 4C ou 4D.
5 Réinstallez la plaque avant sur la plaque murale.
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
(a) L'interface utilisateur principale est nécessaire au
fonctionnement mais doit être commandée séparément
(option obligatoire).
4A Par l'arrière
PCB
1×
a
b
Manuel d'installation
10
Action
X1M
X5M
2
1
a
(a)
4B Par la gauche
PCB
1×
a
b
4C Par le haut
a
b
PCB
1×
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
4.5.4 Raccordement de la vanne d'arrêt
1 Raccordez le câble de commande de la vanne aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
REMARQUE
Le câblage est différent pour une vanne NC (normalement
fermée) et une vanne NO (normalement ouverte).
NO
X2M
7
6
5
X1M
X5M
M2S M2S
2 Fixez le câble avec les attaches sur les supports d'attaches.
4.5.5 Raccordement du compteur électrique
INFORMATIONS
Dans le cas d'un compteur électrique avec sortie transistor,
vérifiez la polarité. La polarité positive DOIT être
connectée à X5M/7 et la polarité négative à X5M/8.
1 Raccordez le câble des compteurs électriques aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
Pompe à chaleur hybride Daikin Altherma hybrid – module de la
4D Par le centre supérieur
b
PCB
1×
b
NC
X2M
7
6
5
X1M
X5M
EHYHBH05AAV3* + EHYHBH/X08AAV3*
pompe à chaleur
4P349587-1E – 2016.02
