6.1.2
Équerre de montage
Si la lumière d'éclairage du capteur atteint la surface de la traverse directement à 90°, cela provoque une
réflexion totale. La lumière d'éclairage directement réfléchie peut entraîner une saturation du capteur et
exercer ainsi un impact négatif sur le positionnement.
max. 10°
1
Angle de basculement ou d'inclinaison maximal recommandé 10°
1
Traverse
2
Montage avec angle de basculement
3
Montage avec angle d'inclinaison

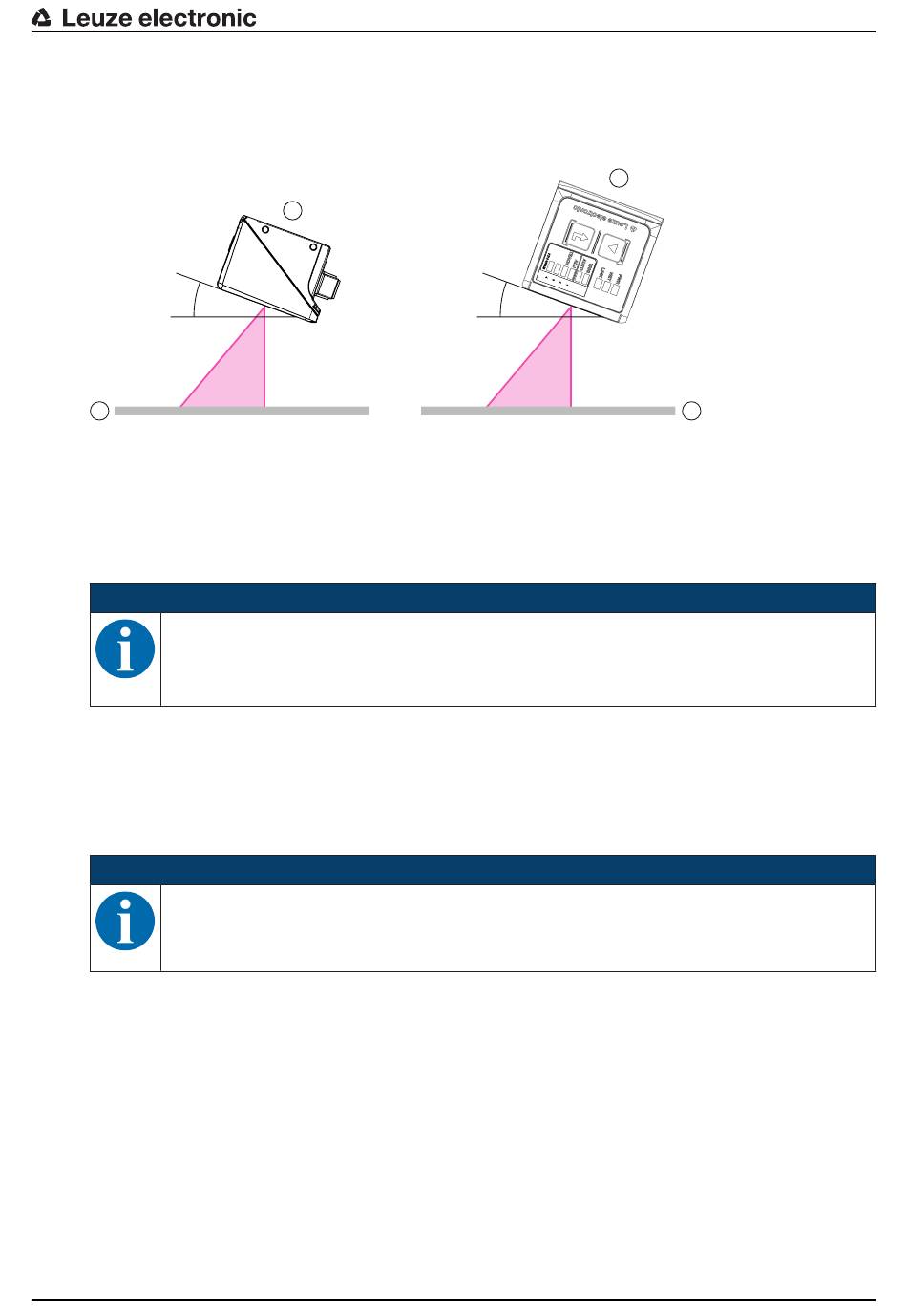

Fig. 6.1:
Montage avec angle de basculement ou d'inclinaison
AVIS
L'angle de basculement ou d'inclinaison optimal dépend de la surface de la traverse et de la dis-
tance de travail.
Normalement, un angle de basculement de 5 ° et un angle d'inclinaison de 0 ° sont recomman-
dés.
6.1.3
Déterminer la distance de travail
D'une manière générale, le champ de vision du capteur s'agrandit au fur et à mesure que la distance de
travail augmente. Mais dans le même temps, la résolution diminue.
Le graphique suivant montre des distances de travail typiques pour le capteur.
AVIS
Le positionnement en mouvement dépend du type de marqueur, du diamètre du marqueur et de
la position du marqueur dans le champ de vision.
En ce qui concerne l'interdépendance entre la distance de travail et la taille du champ de vision, voir le pa-
ragraphe « Rapport entre la distance de travail et la taille du champ de vision ».
Leuze electronic
2
max. 10°
IPS 248i
3
1
Montage
23
