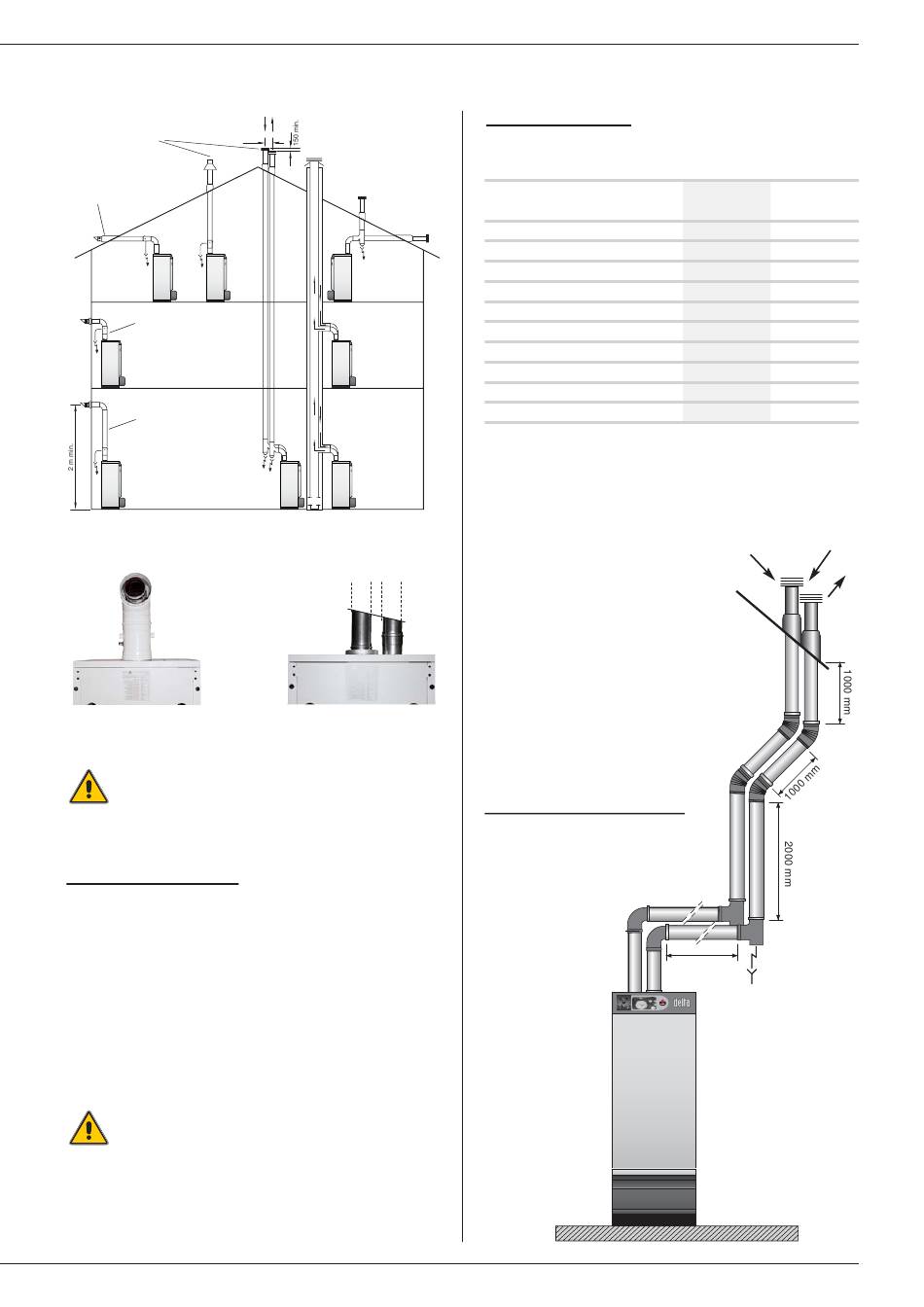

fig. 4 : Raccordements cheminée de type C xx
fig. 5 :
Raccordement concentrique
En raccordement concentrique il est obligatoire
d'ajouter un élément de meusure avec récupérateur de
condensats.
Raccordement concentrique
Longueur maximale en concentrique : 6 mètres est ceci dû à la
température maximum de 70° autorisé à l'entrée du venturi.
Note:
- Une courbe de 90° équivaut à une perte de charge d'un mètre.
Exemple:
- 6 mètres concentrique = 1 coude 90° + 4 mètres horizontal +
1 mètre terminal.
(Composant concentrique voir tarif.)
Homologation "CE" selon EN 483
Une sortie à l'égout doit être prévue à proximité de
la chaudière afin d'éviter que les condensats de la
cheminée n'entrent dans la chaudière.
Pour éviter que l'eau de condensation ne s'écoule du
terminal, tous les passages de conduits horizontaux
doivent descendre vers la chaudière.
120
C43
C53
fig. 6 :
Raccordement parallèle
Raccordement parallèle
Tableau de la perte de charge cheminée max. 100 Pascal
(1 Pascal = 0,01 mbar)
Conduite L. 500 mm
Conduite L. 1000 mm
Conduite L. 2000 mm
Coude 90°
Coude 45°
Coude 30°
Coude 15°
Terminal verticale
Terminal horizontale
Elément de récupération des condensats
Ce tableau se base sur le matériel proposé par ACV et ne peut pas être
généralisé.
Exemple de calcul :
La figure suivante se compose
des éléments suivants (Ø 80 mm) :
• 1 x Coude 90°
• 2 x Conduite L 2000 mm
• 2 x Coude 45°
• 2 x Conduite L 1000 mm
• 1 x Terminal verticale
• 1 x Elément de récupération des condenstas
Calcul:
• 1 x 4,32 = 4,32
• 2 x 5,1
= 10,2
• 2 x 2,75 = 5,50
• 2 x 2,55 = 5,10
• 1 x 5,4
= 5,4
• 1 x 2,06 = 2,06
Totale:
32,58 x 2 = 65,16 Pa
Cette valeur
étant inférieure
à la résistance
maximale autorisée,
cette installation
est conforme.
INSTALLATION
SV - MV / 35
SV - MV 50
Ø 80 mm
Ø 100 mm
1.18
1.82
2.55
2.3
5.1
4.6
4.32
6
2.75
3.1
1.67
1.7
0.69
0.76
5.4
3.53
5.5
3.53
2.06
1.53
2000 mm
7
