INSTALLATION
RACCORDEMENT CHAUFFAGE
Kit hydraulique ACV
ACV offre en option un kit
hydraulique pré-assemblé
comprenant:
• Un circulateur;
• Une vanne 3 voies manuelle
motorisable;
• Les tuyauteries de raccordement
permettant la connection d'un
second circuit chauffage;
• Deux vannes d'isolement;
• Les raccords pour montage à
droite ou à gauche du vase
d'expansion, de la soupape de
sécurité avec manomètre et de
la vanne de remplissage.
Le vase d'expansion n'est pas
inclus.

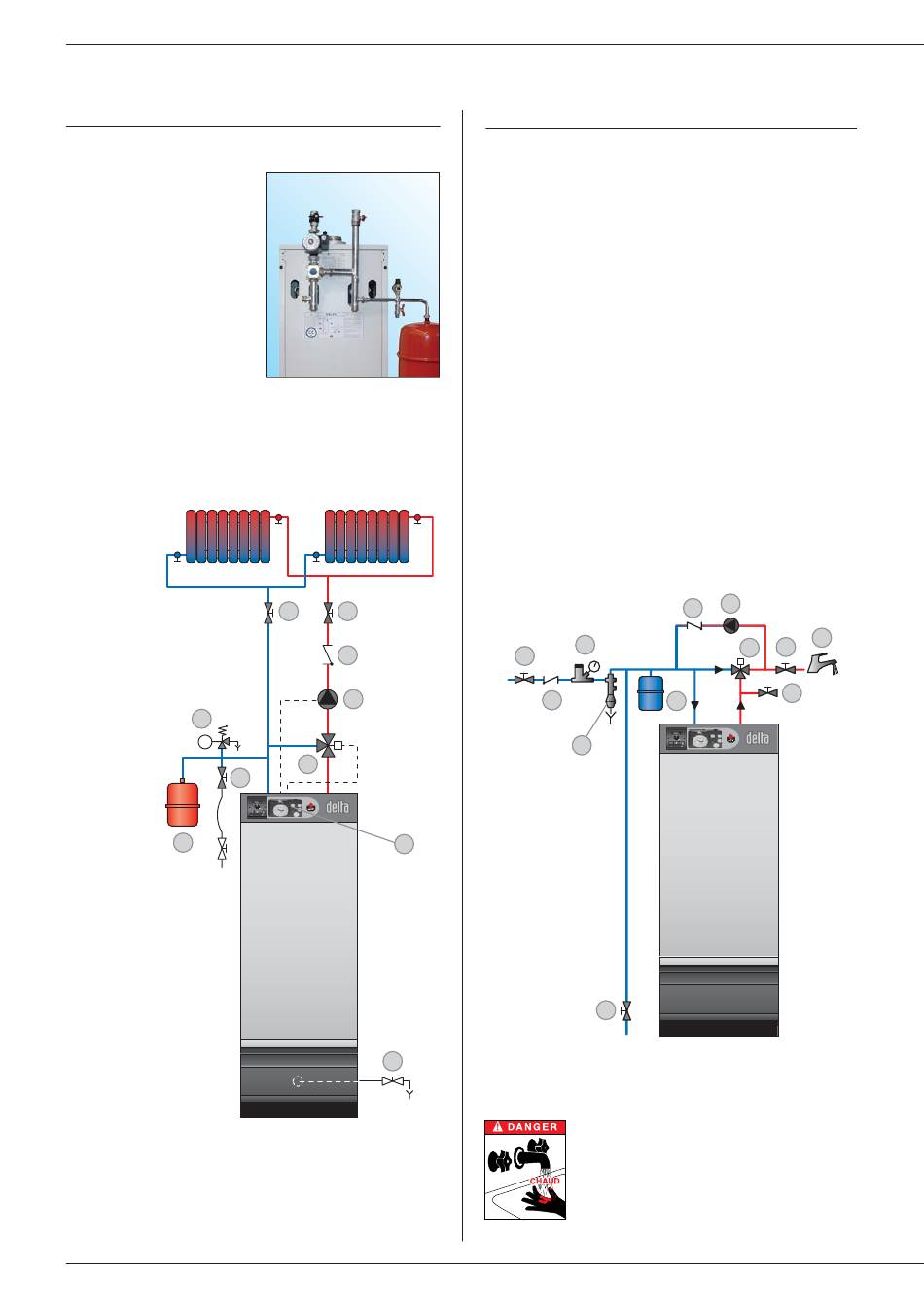

Exemple de raccordement simple circuit
2
5
6
1. Vanne mélangeuse à 3
voies motorisée
2. Soupape de sécurité
tarée à 3 bar avec
manomètre
3. Circulateur
4. Clapet anti-retour
5. Vanne de remplissage
de l'installation
6. Vase d'expansion
7. Régulation ACV 13.00
(voir kit de régulation page 9)
8. Vanne d'isolement
chauffage
9. Robinet de vidange
fig. 8 : Raccordement chauffage
Décharge
Le robinet de vidange et la soupape de sécurité doivent être raccordés
à l'égout.
8
fig. 7 : Kit hydraulique ACV
8
8
4
3
1
7
9
RACCORDEMENT SANITAIRE
Réducteur de pression
Si la pression de l'eau de distribution est supérieure à 6 bar, il faut
prévoir l'installation d'un réducteur de pression taré à 4,5 bar.
Groupe de sécurité
Le groupe de sécurité du ballon sera agréé par ACV et taré à 7 bar;
la décharge de la soupape de ce dernier sera raccordée à l'égout.
Vase d'expansion sanitaire
L'installation d'un vase d'expansion sanitaire permet d'éviter tout
risque de surpression due aux coups de bélier ou aux variations de
pression.
Circulation d'eau chaude
Si une grande distance sépare le ballon du point d'utilisation,
l'installation d'un circuit fermé de recirculation peut assurer en
permanence un puisage d'eau chaude plus rapide.
Exemple de raccordement avec vanne thermostatique
1. Groupe de sécurité
2. Réducteur de pression
3. Mitigeur thermostatique
4. Circulateur sanitaire
5. Clapet anti-retour
6. Vase d'expansion sanitaire
7. Robinet d'alimentation d'eau froide
8. Robinet de puisage
9. Robinet de vidange
10. Robinet de purge
11. Vanne d'isolement
2
7
5
1
9
fig. 9 : Raccordement sanitaire
IMPORTANT
Par mesure de sécurité l'installation d'un
mitigeur thermostatique est vivement conseillée
afin d'éviter tout risque de brûlures.
4
5
8
11
3
10
6
