3

Montage et installation

3.1

Exigences sur le tracteur

Avant de monter l'unité de commande, vérifiez que votre tracteur répond bien aux
exigences suivantes :
 Tension minimale 11 V doit toujours être garantie, même lorsque plusieurs
utilisateurs sont reliés en même temps (par exemple : climatiseur, lumière).
 La vitesse de prise de force est réglable sur 540 t/min et doit être respectée
(prérequis pour une largeur de travail correcte).
Dans le cas de tracteurs sans moteur à inverseur sous charge, la vitesse doit
être sélectionnée au moyen d'une réelle graduation du moteur de manière à ce
que la vitesse de prise de force soit de 540 t/min.
 Une prise à 7 pôles (DIN 9684-1/ISO 11786). Via cette prise, l'unité de com-
mande reçoit l'impulsion pour la vitesse actuelle.
Les prises à 7 pôles pour le tracteur et le capteur de vitesse sont disponibles
comme équipement complémentaire (en option), voir
3.2

Raccords, prises

3.2.1 Alimentation électrique
Le boîtier de commande du tracteur est alimenté en électricité via la prise d'ali-
mentation électrique à 3 pôles (DIN 9680/ISO 12369).

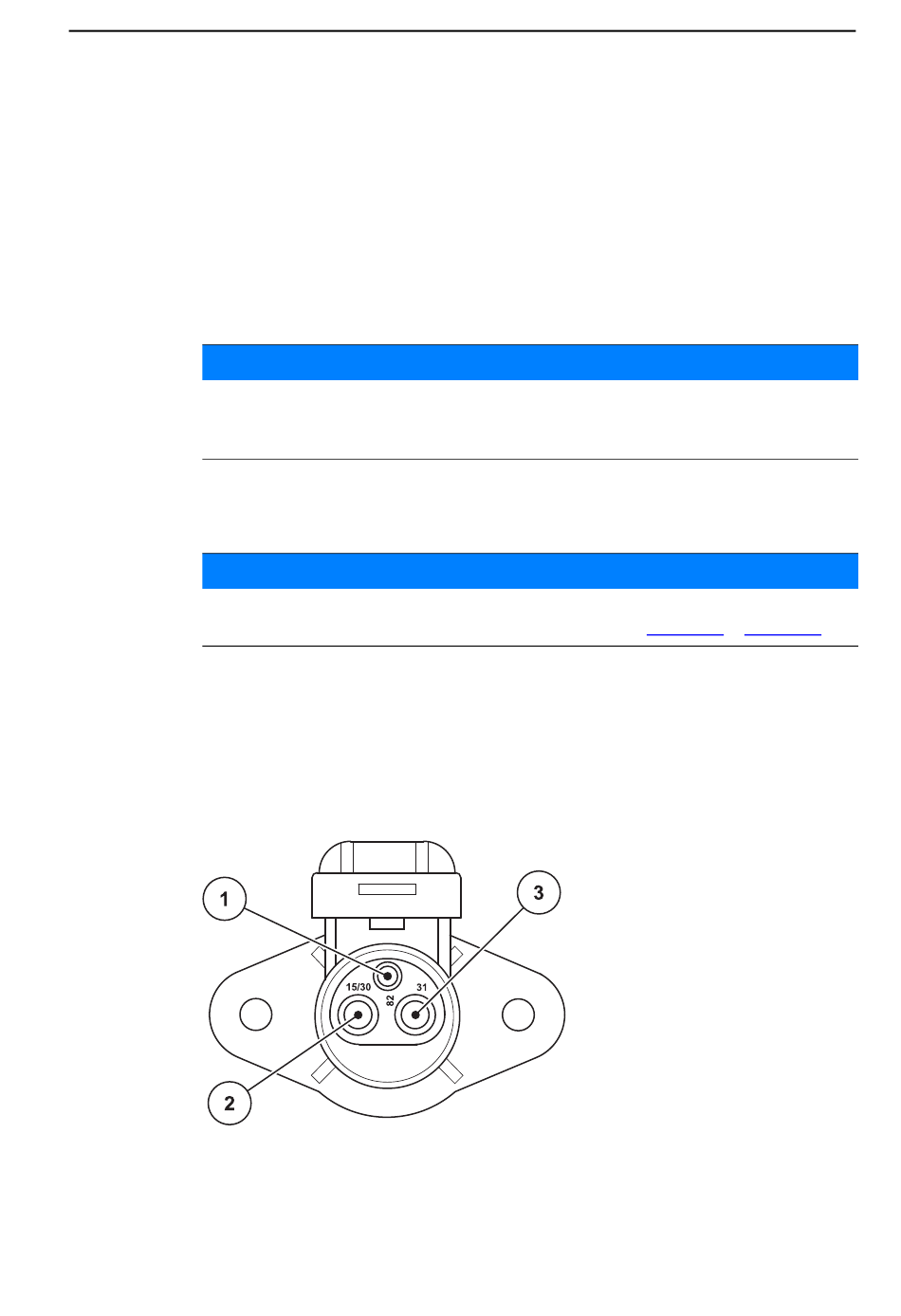

Figure 3.1 :
REMARQUE
REMARQUE
Affectation de PIN prise électrique
Montage et installation
figure 3.3 à figure
[1] PIN 1 : pas nécessaire
[2] PIN 2 : (15/30): +12 V
[3] PIN 3 : (31): Masse
3
3.5.
15
