Platine extérieure vidéophonique en saillie, série Quadra. Façade en aluminium moulé sous pression, caméra grand-angle
couleurs et led d'éclairage nocturne. Touches mécaniques avec possibilité de configurer de 1 à 4 touches d'appel par dip-
switch. Led de signalisation d'appel envoyé, ouvre-porte activé, phonie activée et ligne occupée. Réglage du volume du haut-
parleur et équilibrage phonie. Alimentation par ligne bus.

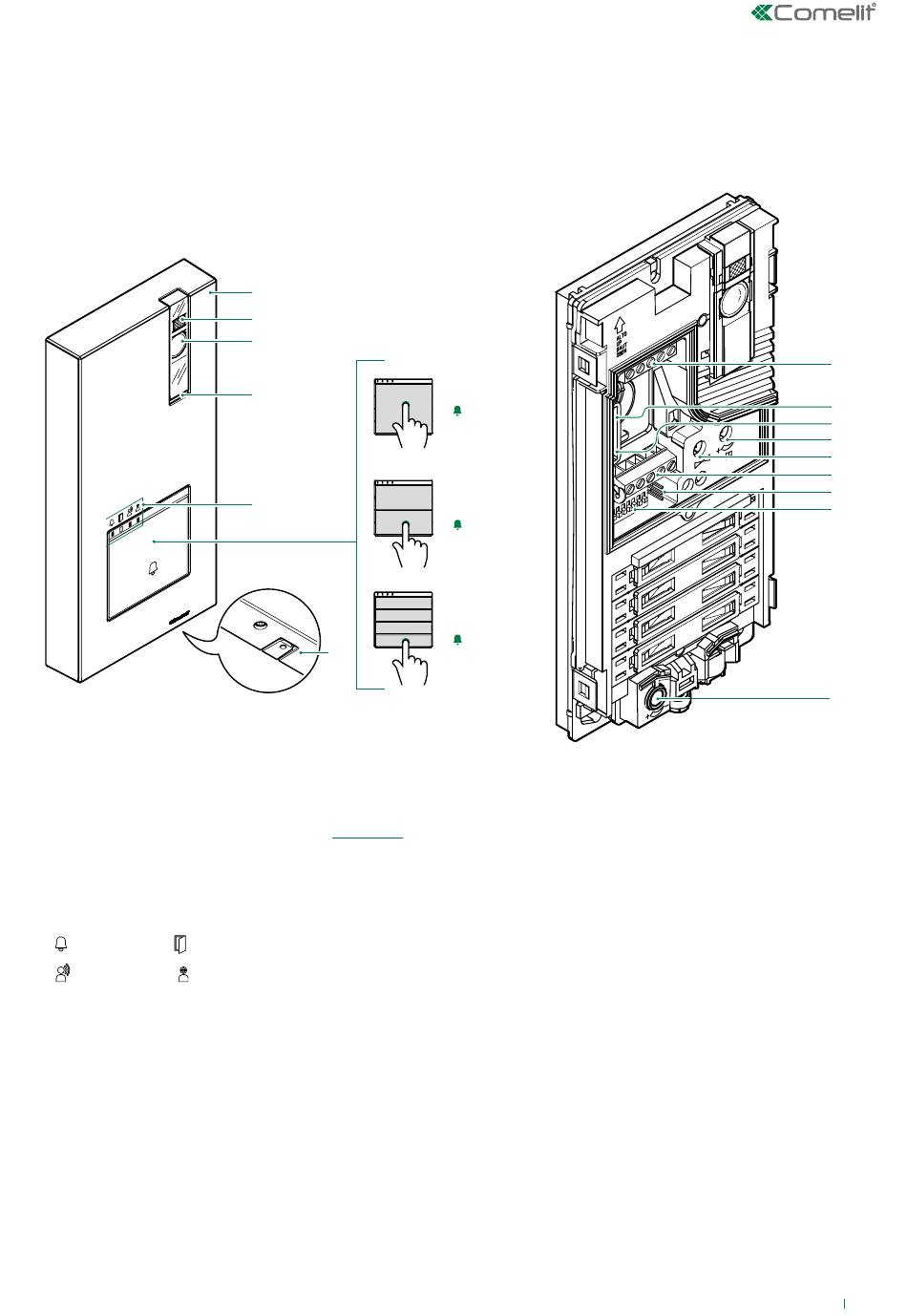

1. Enjoliveur en aluminium moulé sous pression
2. LED d'éclairage caméra active sur appel par défaut (se
désactive en réglant le DIP 7 sur ON, voir Réglages)
3. Caméra grand-angle couleurs
4. Haut-parleur
5. LED de signalisation
appel envoyé /
ouvre-porte activé
phonie active /
installation occupée
6. Bouton d'appel 1 / 2 / 4 usagers
7. Micro
1.
2.
3.
4.
5.
6.
7.
1
1
2
1
2
3
4
8. Bornier M1
LL connexion ligne bus
RTE entrée ouvre-porte local temporisé
COMentrée commune pour contacts RTE et DO
DO entrée signalisation porte ouverte
9. PR switch d'entrée/sortie programmation
10. CNF switch de confirmation programmation
11. Réglage volume haut-parleur
12. Équilibrage phonie
13. Bornier M2
SE- SE+ connexion pour gâche électrique
NC contact normalement fermé du relais
NO contact normalement ouvert du relais
C contact commun du relais
14. JP1 validation du réseau RC pour filtre gâche sur les
contacts du relais
15. DIP-SWITCH de programmation des fonctions
16. Réglage microphone
8.
9.
10.
11.
12.
13.
14.
15.
16.
