7. Konfiguration
7.3 Einstellen der Verzögerung
Der Schalter S2 ist ein Drahtbrückenschalter und dient zum Zu- bzw. Abschalten der
Verzögerung des Signalrelais, die getrennt für Relaisanzug- und Abfall einstellbar ist, z. B.
bei unruhiger Oberfläche oder starken Ausgasungen bzw. Blasenbildungen in der Flüssig-
keit.
D
Keine Verzögerung:
Mit Verzögerung:
Werkseinstellung:

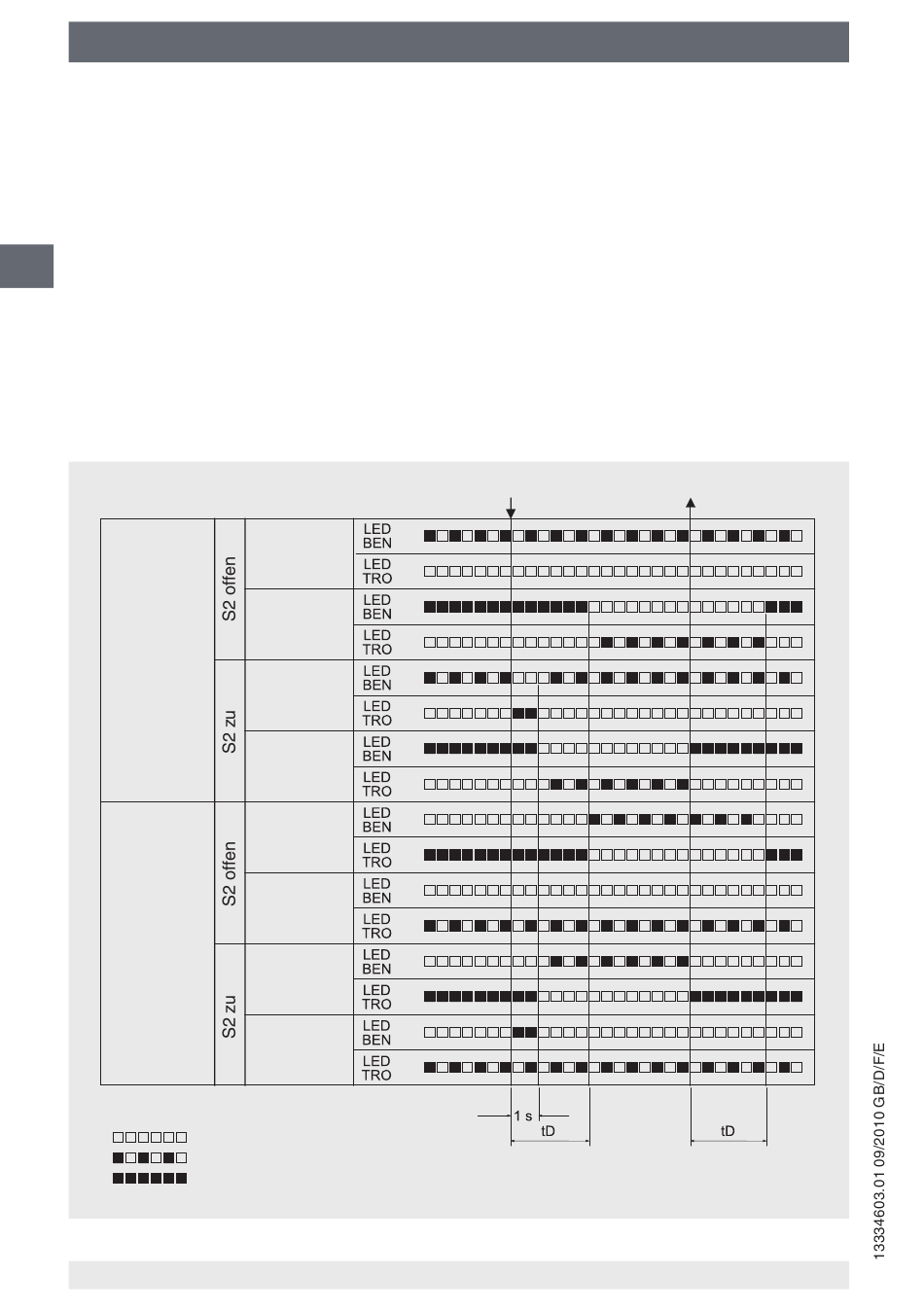

7.4 TEST-Prozedur
Testablauf beim Drücken der Testtaste:
Glasspitze
Messwandler
benetzt
Glasspitze
Messwandler
trocken
LED aus
LED blinkt
LED dauernd an
60
■ S2 schließen oder verlöten
Anzugsverzögerung ( _ ↑ ) mit P1 nach Bedarf einstellen (0 ... 8 s)
■
Abfallverzögerung ( ↓ _ ) mit P2 nach Bedarf einstellen (0 ... 8 s)
■
■ S2 offen, P1 und P2 Mittelstellung (ca. 3 ... 4 s)
S1 offen
S1 zu
S1 offen
S1 zu
S1 offen
S1 zu
S1 offen
S1 zu
Legende:
BEN = Benetzt
TRO = Trocken
tD = mit P1 und P2 eingestellte Verzögerungszeit
Test-Taste drücken
WIKA Betriebsanleitung Typen LSO.06, LSO.25
Test-Taste loslassen
