4. Aufbau und Funktion
4.2 Geräteaufbau
Jedes Gerät besteht grundsätzlich aus einem Messwandler und einem Schaltverstärker.
Beide Geräte können für den Standard- oder für den Ex-Bereich ausgelegt werden. Der
Temperaturbereich kann beim Messwandler durch ein zusätzliches Kühlrippenteil erwei-
tert werden.
D

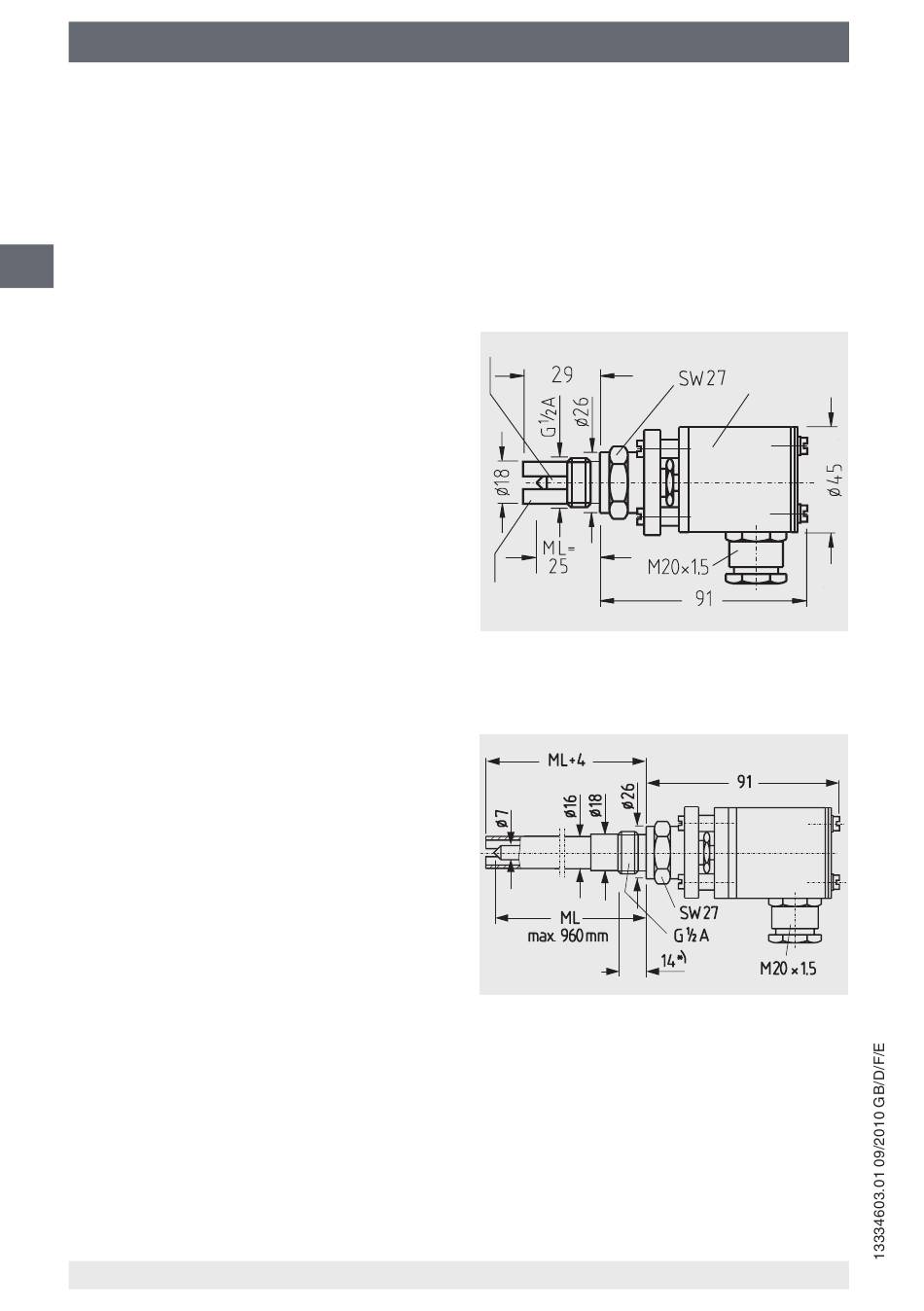

4.2.1 Messwandler Typ LSO.06
Ohne Verlängerung
■
Ausführung mit 25 mm Messlänge, d. h. es
kann kein Verlängerungsrohr/Schutzrohr
eingeschraubt werden. Die Schutzfinger
befinden sich direkt am Messkörper.
Mit Verlängerung
■
Ausführung von 50 bis 960 mm,
Verlängerungsrohr/Schutzrohr wird in
Fühler eingeschraubt
Vorzugsmesslängen:
50, 60, 80, 90, 100, 120, 150, 200, 300,
600 und 800 mm
Zwischenwerte sind über längenvariable
Typen lieferbar
46
Lichtleiter Ø 7
Sensor-
gehäuse
*) 20 bei Hochdrucksensor
*) 20 bei Hochdrucksensor
WIKA Betriebsanleitung Typen LSO.06, LSO.25
Messkörper
