Introduction et montage
1.3.2
2
Appareil mural
1. Desserrer les vis à la face inférieure du couvercle et déposer le couvercle vers
l'avant. Ce faisant, faire attention à ne pas endommager les câbles.
2. Relever la tôle de montage.
Appareil incorporé
1. A l'intérieur de l'armoire de commande, desserrer 10 vis à six pans à la
découpe.
2. Enlever le couvercle de l'armoire de commande et le rabattre vers l'avant. Ce
faisant, faire attention à ne pas endommager les câbles.
3. Relever la tôle de montage.

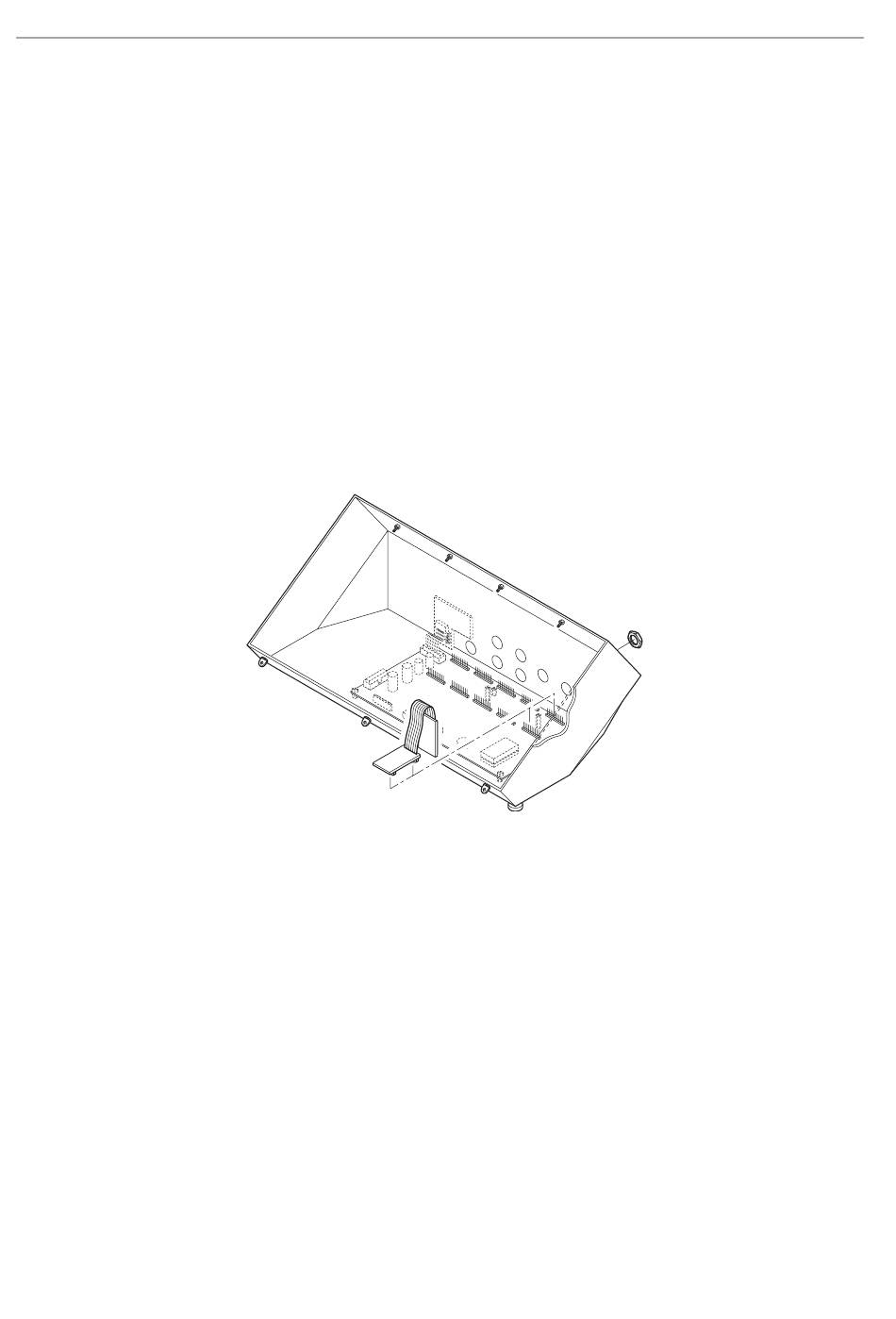

Monter le module Analog Output-ID7
1. Démonter les tampons borgnes du raccord d'interface souhaité.
2. Casser la carte imprimée à douille de la carte imprimée d'interface.
3. Dévisser l'écrou à anneau de la carte imprimée à douille.
4. Introduire la douille à travers l'intérieur du boîtier vers l'extérieur.
5. Visser l'écrou à anneau de l'extérieur et serrer. Veiller au bon emplacement de la
bague d'étanchéité en caoutchouc.
6. Enfoncer le module d'interface Analog Output-ID7 sur la carte imprimée ID7.
7. Pour les appareils muraux ou encastrés, enficher de nouveaux le câble
d'affichage et de clavier dans la carte imprimée ID7.
Mode d'emploi et notice d'installation 22001474F
Analog Output-ID7
04/10
