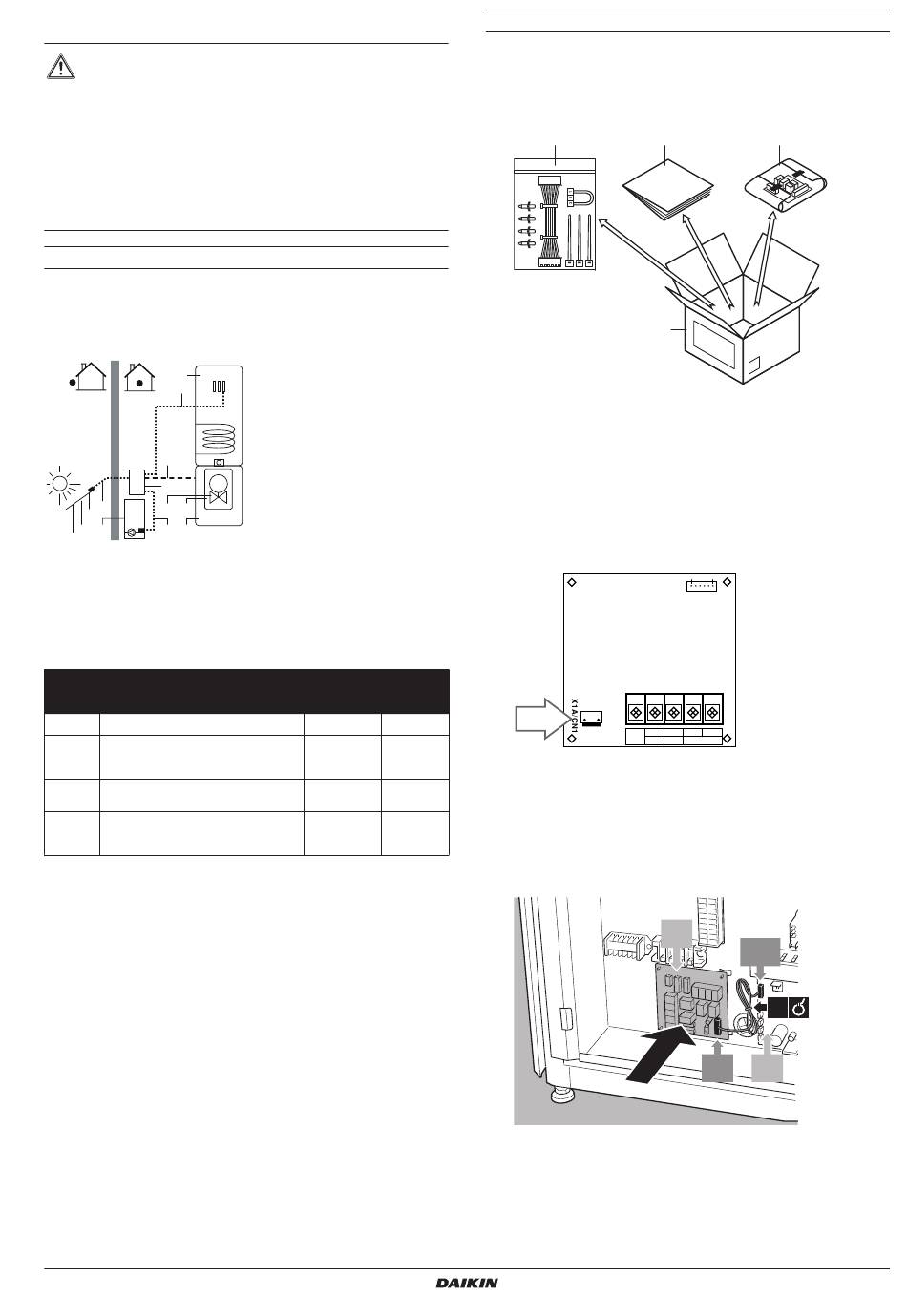

7.6. Câblage local
ATTENTION
■
Déconnectez l'alimentation électrique avant d'effectuer
tout raccordement.
■
Tous les câblages sur place et les éléments doivent
être installés par un technicien qualifié et satisfaire
aux réglementations nationales et européennes
appropriées.
■
Le câblage local doit être effectué conformément au
schéma de câblage et aux instructions indiquées
ci-dessous.
Aperçu
L'illustration ci-dessous donne un aperçu du câblage nécessaire sur
place entre plusieurs pièces de l'installation. Reportez-vous
également au schéma de câblage, au manuel d'installation de l'unité,
au ballon d'eau chaude domestique et à la station de pompe solaire.
B
2
4
M
D
G F
1
C
E
3
A
A, B
Reportez-vous au manuel d'installation de l'unité.
C
Panneau solaire
D
Commande de la station de pompe solaire (EKSR3PA)
E
Station de pompe solaire (EKSRDS1A)
F
Kit solaire
G
Uniquement pour EKHTSU: électrovanne à 2voies
Élément
Description
1
Câble du capteur de panneau solaire
2
Capteur de température d'eau
chaude domestique de la station
de pompe solaire
3
Capteur de température de retour
solaire
4
Câble du signal de marche de la
commande de station de pompe
solaire vers l'unité
EKSOLHTBV1
Kit solaire pour système de pompe à chaleur air à eau
4PW67028-1A – 08.2011
Nombre de
Courant
conducteurs
de service
requis
maximal
2
—
2
—
2
—
2
—
Installation du kit EKRP1HB dans l'unité
Posez la carte de CI fournie avec le kit solaire dans l'unité.
Reportez-vous à la section
"4. Accessoires" à la page
1
Ouvrez le boîtier EKRP1HB.
3
1
Carte de CI (carte d'adresse solaire/alarme distante)
enveloppée
2
Manuel d'installation
3
Sac d'accessoires
4
Boîtier EKRP1HB
2
Sortez la carte de CI et déballez-la.
3
Ouvrez le sac d'accessoires et sortez le connecteur intitulé X1A.
4
Placez ce connecteur sur la carte de CI EKRP1HB (sur le
connecteur X1A/CN1).
Y1
YC
5
Montez les cales en plastique du sac d'accessoires sur la
plaque arrière du coffret électrique.
6
Montez la carte de circuits imprimés EKRP1HB sur les cales en
plastique.
Montez le câble de contrôle (du sac d'accessoires) entre A1P:
X33A (la carte de CI principale) et A4P: X2A/CN2 (la carte de
CI EKRP1HB).
3, partie 8.
2
1
4
X2A/CN2
Y2
Y3
Y4
A4P
A4P
X33A
X33A
1x
X2A
X2A
A1P
A1P
Manuel d'installation et d'utilisation
8
