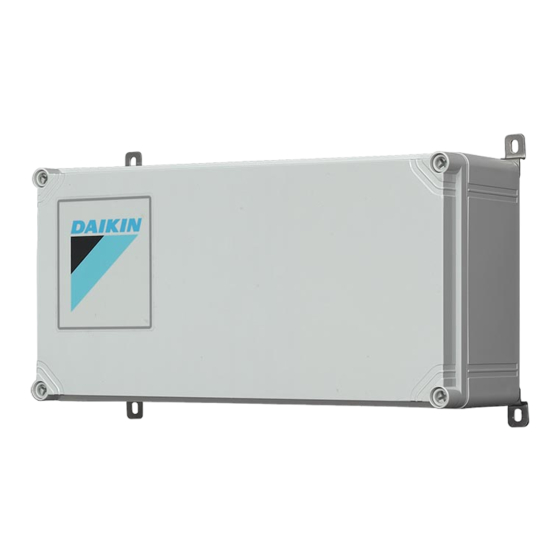

- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies EKEQMCBV3...
- Page 2 OTES expansion valve liquid remocon outdoor ON/OFF R3 R4 R1 R2 R5 R6 P1 P2 F1 F2 T1 T2 C1 C2 H3 H4 H4 X24A H3 H5 H5...
- Page 3 3PW26871-5E...
-
Page 4: Table Des Matières
Manuel d’installation Kit d’options pour combinaison de groupes condenseur Daikin EKEQMCBV3 et d’utilisation et unités de traitement de l’air non fournies ABLE DES MATIÈRES NTRODUCTION Page Introduction ............... 1 ■ N’utilisez pas ce système en combinaison avec une Avant l’installation................1 unité... -
Page 5: Installation
Contrôle de thermistance d’air pour l’unité de traitement de l’air Surchauffe (SH) = 5 K Sous-refroidissement Dispositif de régulation à distance (SC) = 3 K EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 6: Choix Du Lieu Dinstallation
L’unité est-elle mise à la terre en toute sécurité? Danger en cas de fuite de courant. EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 7: Installation Des Tuyauteries
Vanne de réduction de la pression Azote ■ Pour plus détails, se reporter au manuel de l’unité extérieure. EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 8: Installation Du Kit De Soupape De Détente
Refermer le couvercle de l’armoire du kit de soupape (4x M5). retiré la gaine). Remettre en place le collier de fixation de tuyau (C) (2x M5). EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 9: Installation De Larmoire De Commande Électrique
Entourer le câble de bandes de cerclage avec les attaches à tête d’équerre installées. EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 10: Connexion Du Câblage: Ekeqmcbv3
X1M-R3/R4 ..Thermistance gaz X1M-R5/R6 ..Thermistance air X1M-T1/T2 ..Entrée: ON/OFF X1M-Y1~6 ..Soupape de détente EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 11: Installation Des Thermistances
Isoler la thermistance avec la feuille d’isolation fournie. ° EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 12: Tuyauterie De Réfrigérant
électrique. (*) Après la panne d’alimentation, T1/T2 doit être mis sur ouvert (pas de refroidissement/chauffage requis). EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... -
Page 13: Signaux De Fonctionnement Et D'affichage
être effectués en accord avec les réglementations locales et nationales en vigueur. EKEQMCBV3 Manuel d’installation et d’utilisation Kit d’options pour combinaison de groupes condenseur Daikin et unités de traitement de l’air non fournies 4PW52447-1A – 07.2010... - Page 14 NOTES...
