Module optionnel
4
Module optionnel VC 100 E-0
4.1
Application
Le module optionnel VC 100 E-0 (voir page 7, figure 1)
sert d'un côté à la commande en manuel de l'entraîne-
ment à moteur dans le sens »Augmenter« ou »Dimi-
nuer« directement depuis le régulateur de tension et
d'un autre côté à la commutation entre les modes
opération-nels Commande automatique (AUTO) et
Commande manuelle (MANUEL). Les fonctions AUTO/
MANUEL et »Augmenter«/»Diminuer« peuvent être
également commandées à distance par le biais des
entrées de relais et d'un système pilote numérique
optionnel. La commande manuelle de l'entraînement à
moteur est indispensable pour certains travaux de
réglage sur le régulateur de tension.
Le module optionnel VC 100 E-0 assure en outre l'affi-
chage numérique à distance de la position de service
du changeur de prises.
VC 100 E-0
MEC. D'ENTR.
5
7
EN FONCT.
9
2
AUTO
1

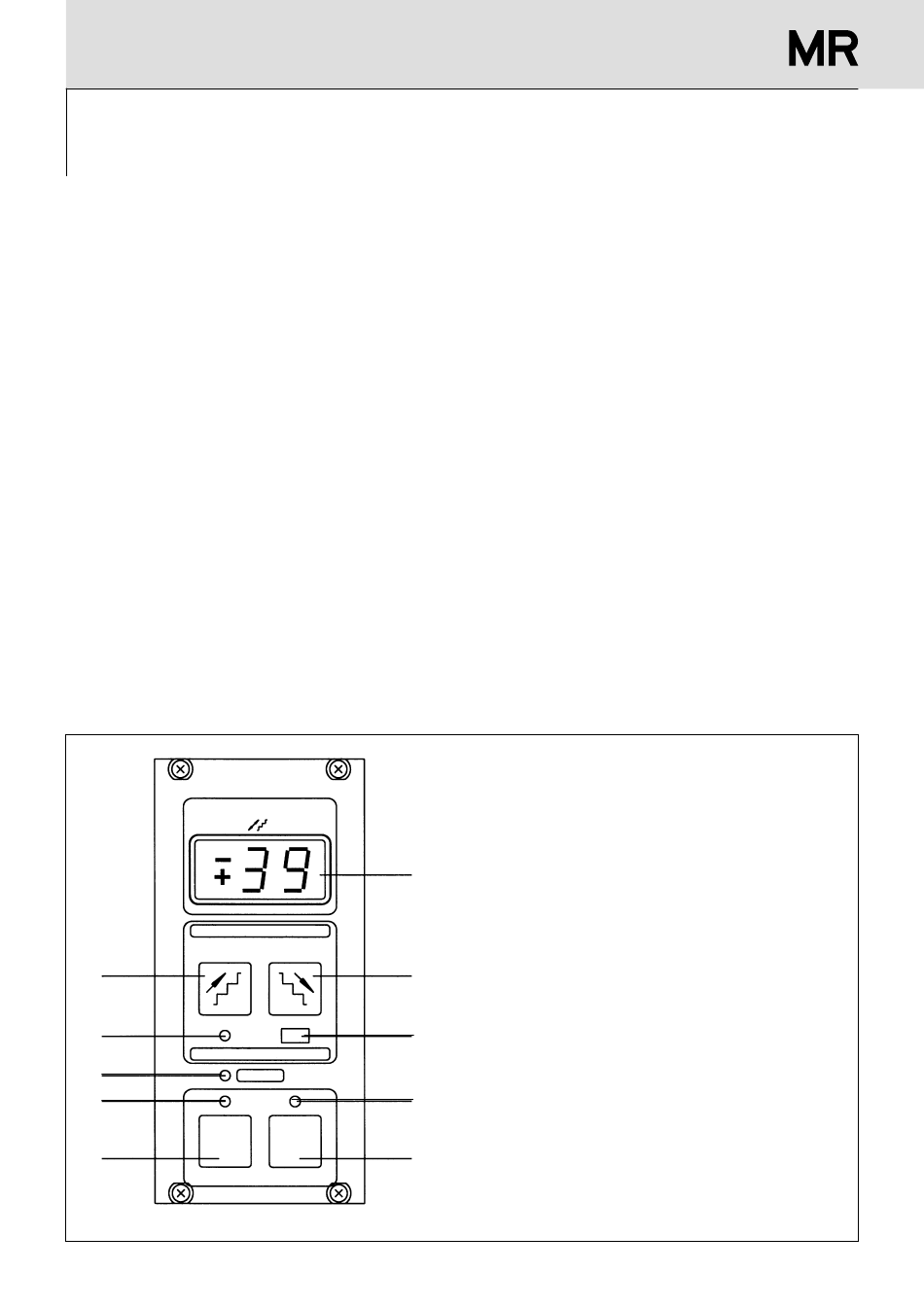

Eléments de commande et d'affichage du module optionnel VC 100 E-0
16
18
10
LOCAL DISTANCE
MA
MAN.
3
4.2
Description
Le module est fixé par des vis sur le cadre du châssis
19" en haut et en bas de sa plaque frontale. Le rac-
cordement électrique se fait à l'arrière à l'aide d'un
connecteur conforme à la norme DIN 41 612.
Les liaisons au régulateur de base se font par le bus de
données et de tensions continues.
La plaque frontale du module (figure 16) comporte tous
les éléments de commande et d'affichage nécessaires.
Il s'agit de:
– deux boutons-poussoirs pour sélectionner le mode
opérationnel: commande automatique (AUTO) ou
commande manuelle (MANUEL), avec les lampes
de signalisation correspondantes
– deux boutons-poussoirs pour la commande manuelle
»Augmenter«/»Diminuer«
– une lampe signalant l'état de marche de l'entraîne-
ment à moteur (EN FONCT.)
– un commutateur coulissant pour la commande locale
(LOCAL) ou à distance (DISTANCE) des fonctions
AUTO/MANUEL et »Augmenter«/»Diminuer«
– une lampe signalant la commande locale de
l'entraînement à moteur
– un double afficheur à 7 segments avec signe (+, -)
indiquant à distance la position de service du
changeur de prises.
1 – bouton-poussoir pour le mode
automatique (AUTO)
–
2
lampe DEL pour le mode automatique
–
3
bouton-poussoir pour le mode
manuel (MANUEL)
–
4
lampe DEL pour le mode manuel
–
5
bouton-poussoir pour la
commande manuelle «Augmenter»
–
6
bouton poussoir pour la
6
commande manuelle «Diminuer»
–
7
lampe signalant l'état de marche de
l'entraînement à moteur (EN FONCT.)
8
–
8
ou à distance (LOCAL/DISTANCE)
–
9
lampe DEL signalant la commande
4
locale de l'entraînement à moteur
–
10
affichage numérique de position à
distance
commutateur pour commande locale
pris du 165FR001
165/01/03/0
