Mise en service
5.1
Montage
Le châssis normalisé du régulateur de tension (voir
annexe, plan coté 898 832) est prévu pour le montage
dans une armoire de commande 19 pouces. Il est
toutefois recommandé d'employer un modèle avec
cadre pivotant afin de faciliter l'accès aux raccorde-
ments à l'arrière du régulateur de tension.
5.2
Raccordement
Le régulateur de tension doit être raccordé confor-
mément au schéma des connexions (voir annexe,
schéma des connexions).
Assurez-vous :
-
de l'ordre correct des phases aux bornes du
secondaire des transformateurs de potentiel et
d'intensité (voir 3.1.3)
-
du raccordement correct des relais de sortie sur
l'entraînement à moteur
-
du raccordement correct de la terre au châssis
ATTENTION
Assurez-vous que le raccordement électrique du
régulateur de tension et la mise à la terre du châssis
soient effectués avec soin. Sinon il y a danger de
mort.
Le régulateur de tension est alimenté normalement par
une tension auxiliaire de 93 ... 265 V CA ou CC.
En option, l'appareil peut être livré avec une entrée
d'alimentation de 36 – 72 V CC.
INDICATION
Le VC 100 E a été développé conformément aux
normes de compatibilité électromagnétique en
vigueur. Pour que ces propriétés CEM restent
valables, respectez les points suivants:
–
assurez-vous que la mise à la terre du châssis
est faite au moyen de la vis de mise à la terre
installée sur le châssis.
–
employez des câbles blindés pour la liaison
véhiculant des données entre le VC 100 E-BU et
le deuxième VC 100 E-BU.

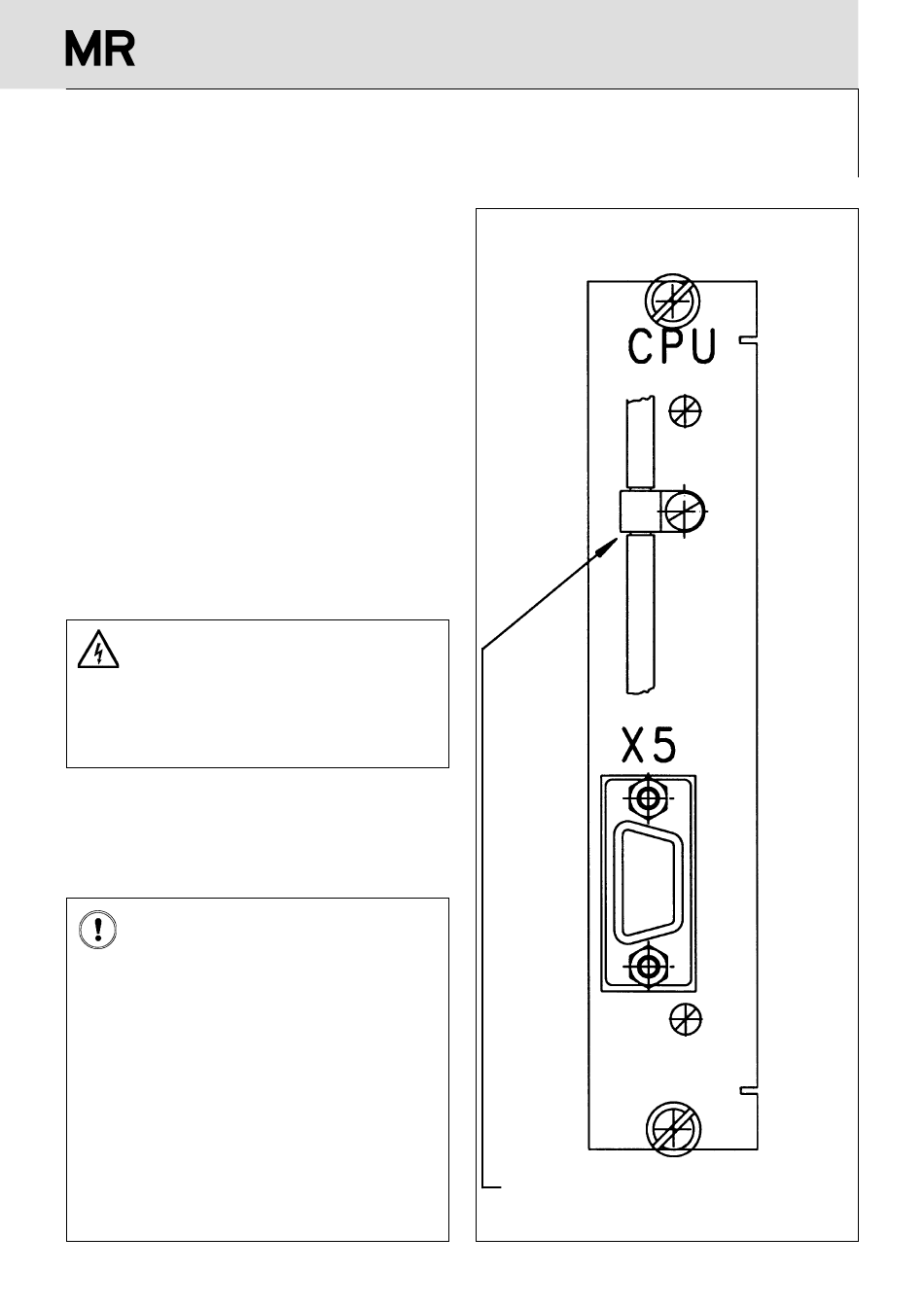

Mettez à la terre par l'intermédiaire du châssis
les deux extrémités du câble au moyen des
attaches livrées avec l'appareil (voir figure 23).
165/01/03/0
VC 100 E-BU
Mise à terre ici des blindages des câbles d'interface
23
