4.4.10 Module d'extension de bus
4.4.11 Adaptateur de traversée et unité de couplage
Maschinenfabrik Reinhausen GmbH 2020
Les modules BEM 1 (Maître) et BES 1 (Esclave) sont des modules d'exten-
sion de bus qui servent à ajouter une barre omnibus supplémentaire avec
des modules additionnels au système. Les données sont transmises par
fibre optique. Le module BES 1 offre un raccordement à l'alimentation de la
barre omnibus supplémentaire.

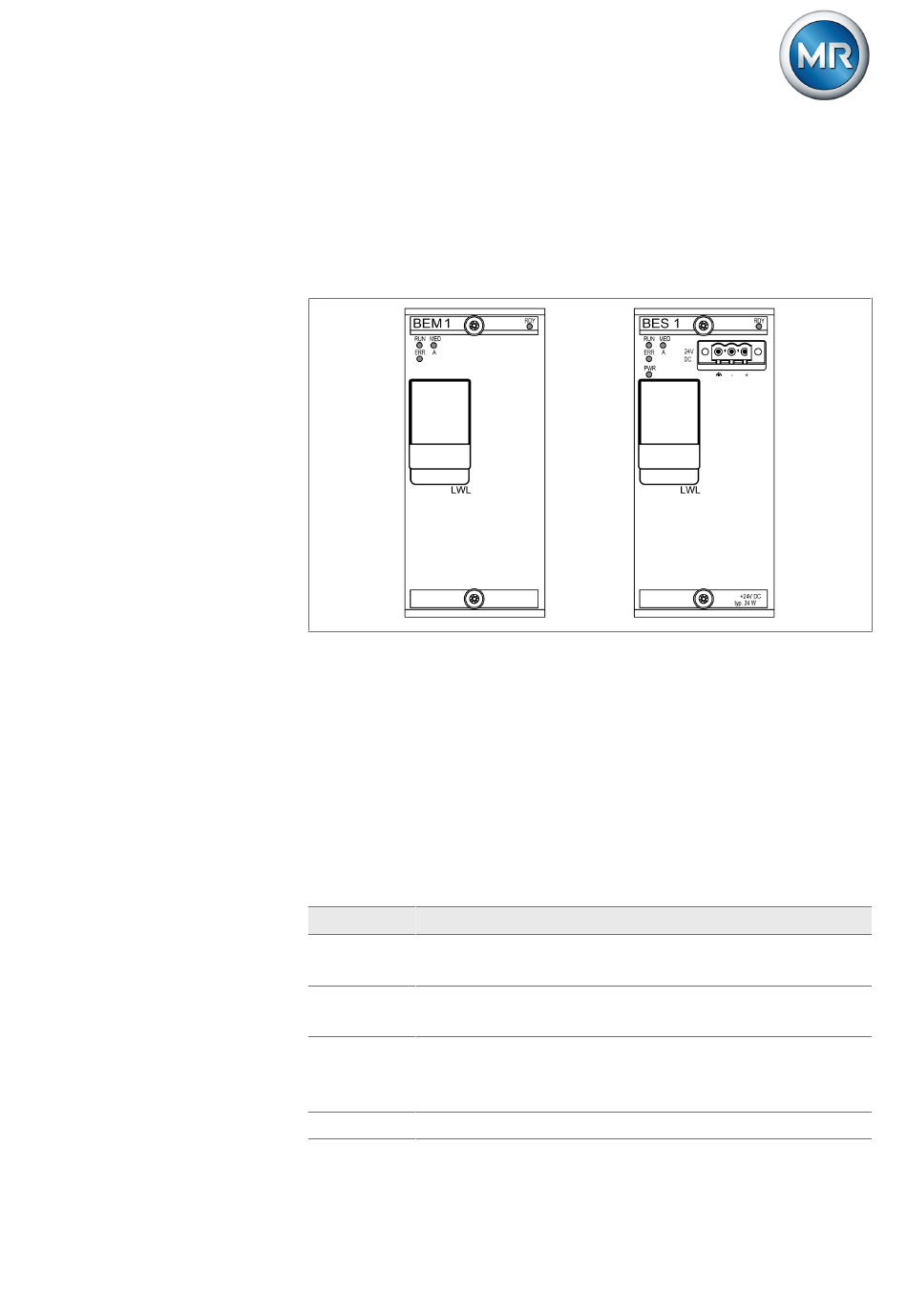

Figure 16: Modules BEM 1 et BES 1
L'adaptateur de traversée sert à la capture de la tension de mesure au ni-
veau de la prise de mesure de la traversée. L'unité de couplage ci-dessous
sert à l'adaptation de la tension de mesure. Les deux composants sont
adaptés aux traversées à surveiller conformément à votre commande. Utili-
sez-les exclusivement pour ces traversées.
Les composants suivants sont utilisés :
▪ Adaptateur de traversée (A001...A008)
▪ C002 : unité de couplage
Type
Types de traversée
A001
Micafil RTKF
Micafil RTKG
A002
HSP SETFt 1550/420-1800
HSP SETFt 600/123-2000
A003
ABB GOB 1050-750-1100-0.6-B
ABB GSA 123-OA/1600/0.5
ABB GSA 52-OA/2000/0.5
A004
Trench COT 750-800
5163667/10 FR
®
ETOS
IM
37
