5 Montage

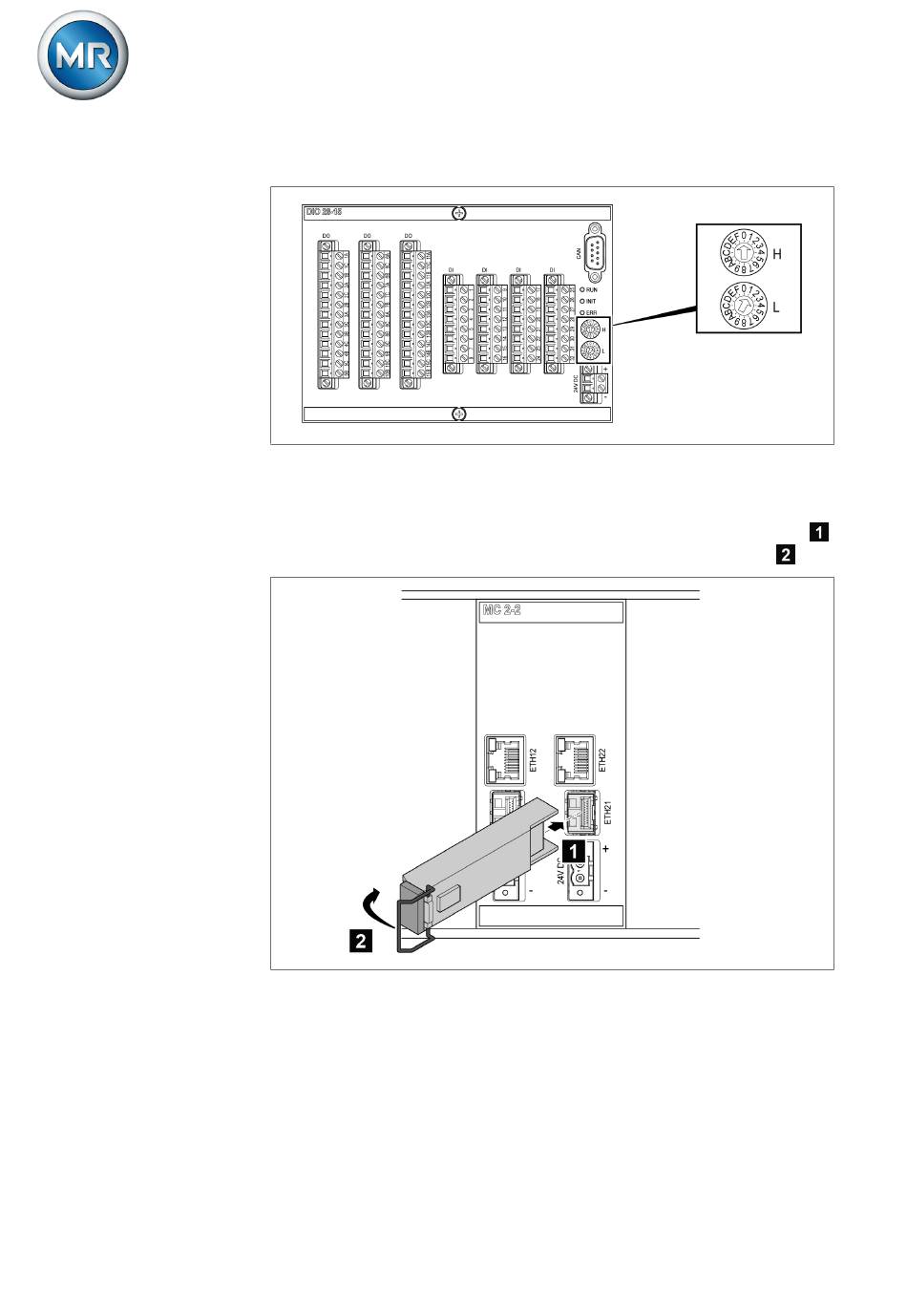

Figure 74: Interrupteurs rotatifs H et L du module DIO
5.5.11 Câblage du module MC 2-2/SW3-3
1. Insérez le module SFP fourni dans l'interface Ethernet correspondante
conformément au schéma de raccordement et rabattez la barrette
.
Figure 75: Encliqueter le module SFP
®
80
ETOS
IM
5163667/10 FR
Maschinenfabrik Reinhausen GmbH 2020
